這么小的功率,自已做個線性穩壓的就可以了.

你用兩個三極管接個恒流源

請指教,畫個圖,或?qū)憘€說明,我搭搭看,
謝謝

怎么搭請說明一下,非常感謝

壓差太低了,用個運放和三極管來做吧

能畫個接線圖讓我看看嗎?這樣看得清楚

找運放或A/D芯片等內部的恒流源電路看一下,相信對你有幫助.

使用2v穩壓管就行了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116064233.gif');}" onmousewheel="return imgzoom(this);">

謝謝,你的圖左邊那部分不需要的吧?另外,負載為11ohm的話,在電流為330mA時,總輸入電壓是不是就等于:2V+0.33*11ohm=5.93V了?就是說負載加大,輸入電壓也加大了,我的總輸入電壓達不到這么大啊!!!

哦,看來你的課題有問題:總輸入電壓最低只有3.6伏,負載為11歐,又要求負載電流達到330mA,11*0.33=3.63v,已經大于3.6v了.
所以,如果要達到要求只有一個途徑:升壓!!!

上面的說用運放,或三極管,可是沒有答復,不知道怎么實現的?器件要求少,體積也小,你有這方面的經驗嗎?繼續幫助我

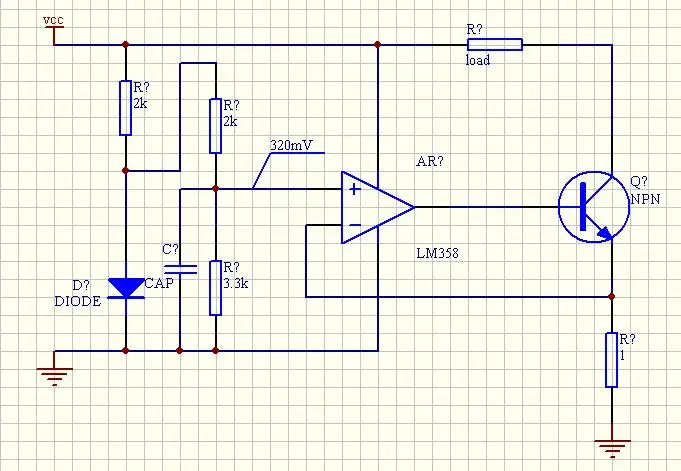

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116116328.jpg');}" onmousewheel="return imgzoom(this);">
參數可能需要調整.

必須采用升壓電路,否則無法實現.除非:
1.提高輸入電壓;
2.降低負載電阻.
目標:使330mA*負載電阻<輸入電壓的最小值.

lm358的工作電壓好象需要5V吧?總輸入電壓Vcc才3.5V左右,能工作嗎,這里沒有升壓成分啊?求教

可以的,358的工作電壓為3~32v,如果負載阻抗還要增加的話,你需要減少檢測電阻,以降低檢測電壓,其他參數也要相應調整.
