你做它玩嗎?

你做的是不是用SG3525做控制,然后光耦隔離驅動?那種電路做到50-60KW應該沒問題吧,有人做到100KW

我正在做850KHz—1000KHz的現在是極不穩定,須重新設計了.
30KHz—80KHz不能加熱小零件吧???

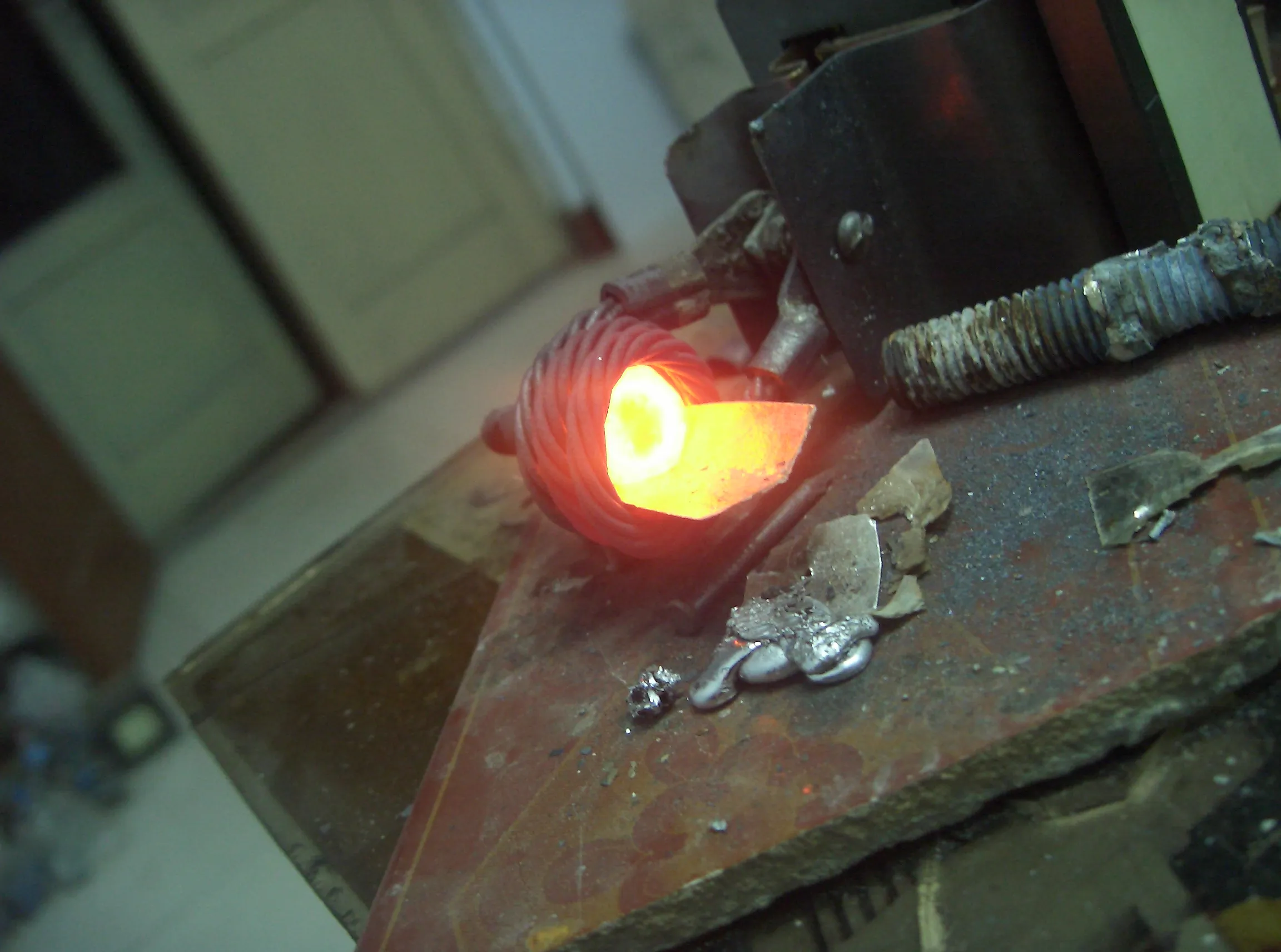

這樣的頻率,你怎樣驅動,用變壓器嗎?另外30-80KHZ也可以加熱小零件啊,下面是我做的一個實驗電路,不到1KW,20-80KHZ加熱零件是一個6mm的螺栓

這樣的頻率,你怎樣驅動,用變壓器嗎?另外30-80KHZ也可以加熱小零件啊,下面是我做的一個實驗電路,不到1KW,20-80KHZ加熱零件是一個6mm的螺栓500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134185779.jpg');}" onmousewheel="return imgzoom(this);">

這貼應該到感應加熱版.
這位朋友搞那么大圖片累人啊.

6MM的螺栓還用這么費事?你用電磁爐電源改一下就能使用.我的2000W感應電源能加工10MM的.

太小的件,有100W電子管的,風冷,想改進,但上M的產品難做,且市場不大,85KHZ-1000KHZ以上需自感無芯的變壓器,太小的件要考慮磁場力吸引工件粘附,易過熱損壞小工件.

你那圖上流的白色的是什么東西?把你那不到1000W的產品說說,學習一下.

銀白色的是我加熱一根直徑10mm的錫棒時熔化了一部分,這個電路我是模仿工廠里大功率的模式作的,主要是試一下電路的性能,同時看能不能改進一下,如果用這種電路作這樣的功率,那成本就太高了,我準備用它作一個50kw左右的感應加熱電源給朋友用.
請問你用電磁爐改的感應器怎樣設計?謝謝

現在有錢的公司都是用850KHz-1000KHz的高頻加熱機,進口的機子外形尺寸做到280(mm)X280(mm)X130(mm),功率3kw-6kw.臺灣和國內也有廠家在做.

能請教一下他們一般采用什么功率器件和電路模式嗎?有沒有功率10KW以上的?謝謝!

功率器件是MOSEFT模塊,電路模式和IGBT差不多,10KW以上的很少見.

謝謝
