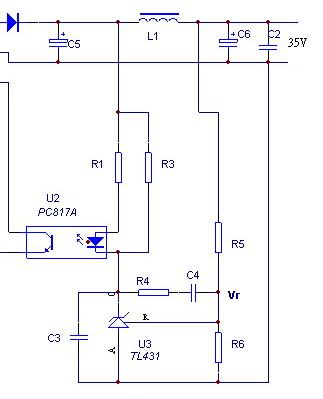

輸出35v,用pc817,tl431,tl431中的參數如何定

我看過tl431的datasheet..但還不懂如何計算R1,R3,R5,R6的參數.

全部回復(11)

只看樓主

正序查看

倒序查看

菠蘿蜜

LV.7

2005-06-07 12:46

建議:
R1=4.7K
R3=47K
R5=13K
R6=1K

回復

徐勇

LV.3

2006-02-07 11:46

@菠蘿蜜

建議:R1=4.7KR3=47KR5=13KR6=1K

你好,請問是如何算此參數.

回復

sunjoy

LV.5

2006-02-19 15:02

我只知道R6/(R5+R6)*35=2.5
其中小的電阻R6取1K以上的

具體R1、R3我也不知道怎么算的,不過好像與通過光耦的電流和431陰極的電流有關系!

有誰知道的指示一下撒

回復

yxdz

LV.7

2007-08-17 10:21

@sunjoy

我只知道R6/(R5+R6)*35=2.5其中小的電阻R6取1K以上的具體R1、R3我也不知道怎么算的,不過好像與通過光耦的電流和431陰極的電流有關系!有誰知道的指示一下撒

學習,學習

回復

小豬豬不聽話

LV.5

2007-08-17 13:22

@sunjoy

我只知道R6/(R5+R6)*35=2.5其中小的電阻R6取1K以上的具體R1、R3我也不知道怎么算的,不過好像與通過光耦的電流和431陰極的電流有關系!有誰知道的指示一下撒

真的請大俠們指點下怎么計算
特別是R1和 R3的電阻
因?yàn)檫€有種情況和上面的圖不一樣,是R3直接和光耦并聯的,然后在串聯R1,這樣兩種情況的計算發放誰能提供下
萬分感激!

回復

huanghuiteng

LV.4

2007-08-17 14:50

@小豬豬不聽話

真的請大俠們指點下怎么計算特別是R1和R3的電阻因?yàn)檫€有種情況和上面的圖不一樣,是R3直接和光耦并聯的,然后在串聯R1,這樣兩種情況的計算發放誰能提供下萬分感激!

R1保持流到光耦的電流10MA就可以了,電壓35V,那用3.5K就可以了,至于R3,要不要都無所謂.好像R3接上對傳導好過一些

回復

qiuzhw

LV.7

2007-08-17 16:23

@huanghuiteng

R1保持流到光耦的電流10MA就可以了,電壓35V,那用3.5K就可以了,至于R3,要不要都無所謂.好像R3接上對傳導好過一些

保持R5流過的電流1-1.5MA就OK啦,光藕上流過的電流5-10MA,R3的作用是提高負載的調整率.不知各位大蝦有何看法

回復

deshine

LV.2

2007-08-17 17:02

TL431 2.3腳之間的基準電壓是2.5V,這是431的特點,里面有比較器,整個系統在正常工作時,R6兩端的電壓接近2.5V,而且它的1.3腳之間的電流變化在1~100mA,而通過817電流的傳輸比與起1.2腳之間的電流有關,一般在2點多mA,它的電流傳輸比接近1:1,不過最好讓電流在5mA左右,這樣效果比較好!

回復

小豬豬不聽話

LV.5

2007-08-24 08:51

@deshine

TL4312.3腳之間的基準電壓是2.5V,這是431的特點,里面有比較器,整個系統在正常工作時,R6兩端的電壓接近2.5V,而且它的1.3腳之間的電流變化在1~100mA,而通過817電流的傳輸比與起1.2腳之間的電流有關,一般在2點多mA,它的電流傳輸比接近1:1,不過最好讓電流在5mA左右,這樣效果比較好!

誰能把詳細的計算公式貼出來
