請教比較器電路,清高手幫忙分析

1118760774.dwg
請教高人:此電路中的各電阻的作用是什么啊,電流走向如何?急待高人幫忙,在下感激不禁!!!!!!!!
全部回復(12)
正序查看
倒序查看
2005-06-15 11:58
怎么沒人回復啊,幫幫忙吧
0
回復
2005-06-15 11:59
怎么沒人回復啊,對了啊,此電路用CAD打開
0
回復
tfpower
LV.6
4
2005-06-15 12:37
@tianma8055
怎么沒人回復啊,對了啊,此電路用CAD打開
好象窗口比較器,但是有不是如果你是檢測電壓的,
0
回復
qaz33510
LV.9
5
2005-06-15 15:11
貼個 pdf 或 bmp上來吧.
0
回復
2005-06-15 20:44
@tfpower
好象窗口比較器,但是有不是如果你是檢測電壓的,
此電路是用來調節電路電流的,控制發動機速度的一部分,
0
回復
2005-06-15 21:17
@qaz33510
貼個pdf或bmp上來吧.
protel 99格式
0
回復
2005-06-15 21:19
@qaz33510
貼個pdf或bmp上來吧.
1118841515.ddb
PROTEL  99格式
0
回復
2005-06-16 19:19
@qaz33510
貼個pdf或bmp上來吧.
請教:如何直接把圖貼上來呢?
0
回復
ghost
LV.7
10
2005-06-16 22:38
@tianma8055
請教:如何直接把圖貼上來呢?

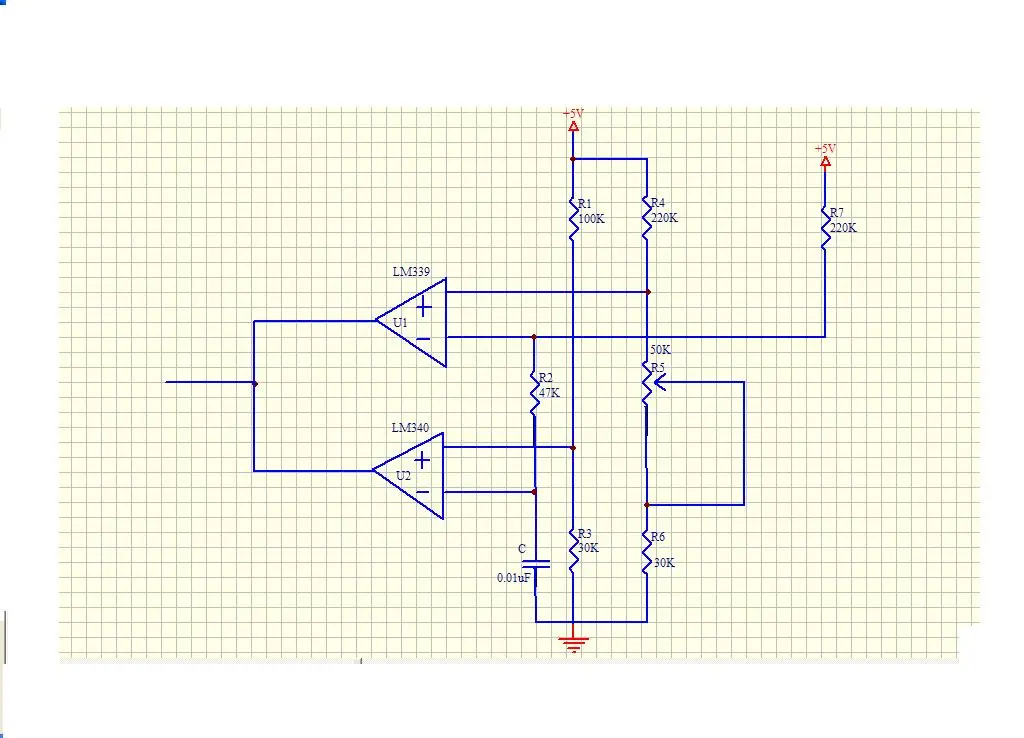

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118932729.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
tianma8055
LV.4
11
2005-06-17 12:28
@ghost
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118932729.jpg');}"onmousewheel="returnimgzoom(this);">
此電路中,U2的反向輸入端的電位是不是零呢?應該是很小的吧?
兩個比較器并聯,如果其中一個除了故障,導致U1與U2電壓不等,回有什么影響呢?
清高人指點迷津!!!!!!!
0
回復
tianma8055
LV.4
12
2005-06-18 20:36
@tianma8055
此電路中,U2的反向輸入端的電位是不是零呢?應該是很小的吧?兩個比較器并聯,如果其中一個除了故障,導致U1與U2電壓不等,回有什么影響呢?清高人指點迷津!!!!!!!
高人幫忙分析一下啊,先謝謝了
還有那個電容,有什么作用呢?
0
回復
djkc
LV.1
13
2005-06-19 15:06
@tianma8055
高人幫忙分析一下啊,先謝謝了還有那個電容,有什么作用呢?
如果電路沒畫錯的話,應該用于電壓檢測的.
要不,就如樓上所說U2和U1是一樣的,是窗口比較器.電容去波紋用.
0
