波形不對

不好意思 第二個發錯了
現在已經改正了
正常的是不是這個波形呢?
能不能發幾個波形看下 我用的2US擋

震蕩吧

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1817861238202367.jpg');}" onmousewheel="return imgzoom(this);">

石工 你這個是輸出電壓波形?
怎么跟加載波形有點象
是不是我的測試方式不對?探頭就夾在+ - 端,不過我的是加的電阻不是扎焊條.

應該是主變輸出電壓波形!

是你的測試點不對,你把測試點放到焊機的次級或者有電流互感線圈,你就可以看到了波形了.

次級不就是電焊機上的 + -端?
還是用其他方式測試?

不是在整流后,是整流前.

整流前的波形我測了,和BUCK電路的差不多,BUCK電感濾波后是一個三角波,但是這個和我想象的差遠了,紋波再大也不應該變成這種啊!

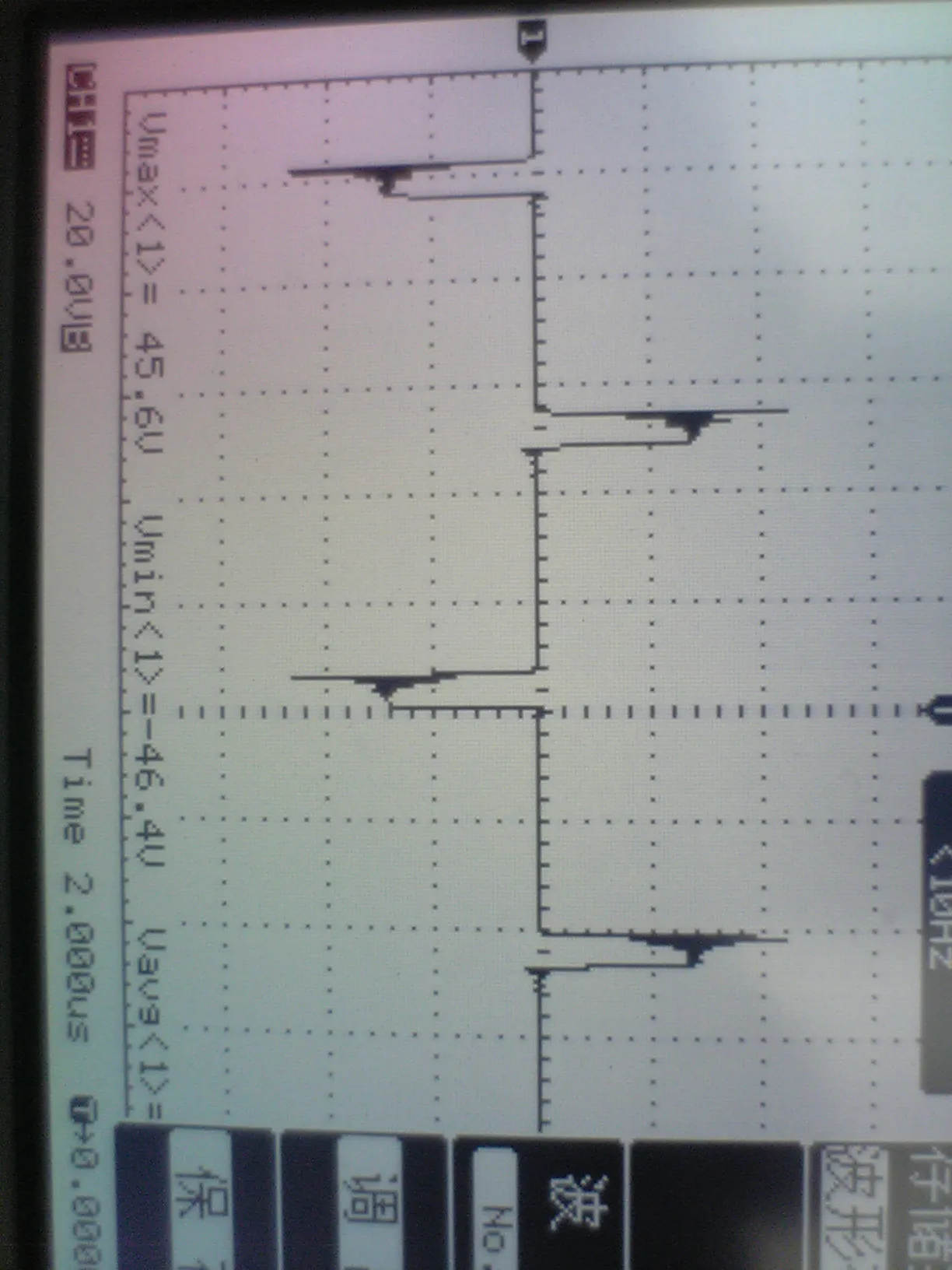

下面是整流前的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2512151238510097.jpg');}" onmousewheel="return imgzoom(this);">

測得什么牌子機器波形?

波形沒問題,
輸出有電感和電容,是濾波產生的,在小電流時好象振蕩一樣,但電流大了后,就平多了,

就是瑞凌的MMA200機型
謝謝 CINDY提醒 我都忘了輸出有個比較小的電容 估計是震蕩引起的
還有你說的大電流應該平些 我的第二個波形才 50多A
等明天去測個200A的波形是不是比較平!

還有就是如果電壓變化那么劇烈 那么分流器取樣信號一直劇烈的變
占空比怎么穩定呢? 反饋的原理我也不怎么懂!

哦 懂了 就是平均電流
3140前面是有一個 RC 100歐+472電容
是理解成積分 還是低通呢?
電焊機是電壓模式 還是平均電流模式呢(3843是峰值電流模式)
樓主有它的模式的介紹沒,它的誤差放大補償怎么取值之類的好難懂!

你的采樣周期遠小于實際的工作周期,所以看到的是波動很大的.
在反饋電路里的時間常數不象示波器那樣采樣點很密,而是平均值,也就是前一周波的平均值與給定作比較,再控制輸出[這是最快的控制,易振蕩].為了避免振蕩的產生,一般有一個積分電路[也就是在運放上加個RC],這樣就是前幾個波的平均值來控制輸出.
  這是簡單說一下,具體的看看資料吧.

放前面肯定不是標準積分電路.說低通還算正確點.
控制模式看自己喜歡和熟悉的成度,最好是采用別人成熟的電路,少走彎路.
誤差放大補償的取值不可能算的準,就算用仿真也很難.一般是直接照搬別人的電路,再就只好先參考一個值,再根據實際工作情況修正和補充.這就是傳說中的P.I.D參數.

強貼留名

還是模擬示波器自然些

我今天去重新測了氬焊150A的波形
波形是比較平 和BUCK電感濾波效果一樣
我開始發的波形估計是測試的時候引起.

在運放的輸出端和反相輸入端串有電容,就是積分環節,如果是還加有電阻就是比例積分,不同的環節,焊機的動特性就不同,也就是常說的PI調節.如果是分流器過來的電流采樣信號放大環節,那電容的值不宜太大,如果太大會影響機子的恒流特性,動態調節反映會比較遲鈍.以前我在鎮江學校里做過實驗,單端小TIG機,我當時發現動態調節不是太好,焊接時焊槍提高到2厘米時斷弧了,后來我就把電流負反饋環節上的一103電容換做了102,再試機電弧拉到了8厘米都沒斷弧.也就是說,慣性環節的電容取值不宜太大.

請問下濾波電感怎么個選擇法?
我們的電焊機MMA200的是全波整流,兩邊再個接個電感濾波,電感量是33UH.

上面我測試的波形我后來去看了下,MMA200的就個電感濾波接負載,而TIG200的電感后面有個475還是225的電容,估計波形是這個因素影響的

TIG焊電感后面那電容是高頻通路的用的,如果沒那電容高頻就沒有回路

那電感不是用做濾波用的,那是扼流用的.這是基本的知識,電容兩端電壓不能突變,電感兩端電流不能突變.因為在剛上電時,濾波電容的電還沒充滿,這時候電容兩端等效于短路,充電電流很大,對整流橋是有沖擊的.所以在電容和整流橋之間串聯一電感,在電感上電流是呈一斜坡上升的,就扼制了電容上電時對整流橋的沖擊.你那個波形我看了,是電壓波形,頂上有尖峰那地方有一點小振蕩,那是開關管關斷時的波形,因為變壓器是一感性負載,在管子關斷時變壓器儲存的能量就會反向釋放出來疊加上去,就形成了尖峰電壓,如果尖峰電壓超過了開關管的反向耐壓就會擊穿開關管.不過那尖峰電壓有點高,可以把開關管兩端并聯的RC吸收電路的電容值加大一點.

可能你沒看清楚,我說的是全波整流,是說的輸出整流.
不是說的220輸出的整流,那個是橋式的.

輸出濾波MMA機器上沒有電容,就用電感.
TIG上有個電感和CBB電容.
不知道有什么區別

3846是電流型的  它比3525多了個電流環
我有一個問題就是電感定量計算要考慮什么呢,
比如我們防瑞凌的小MOS機 MMA200用的33UH.
電感決定它的電流的上升速度.

我們扎焊條的時候 它需要多少時間才能達到穩定狀態?

MMA機子焊接時,是短路過渡,TIG焊是沒有短路過渡的.焊機輸出主回路都是用電感濾波,不用電容濾波,因為短路電流是比較大的,用了電容也沒用.輸出主回路上的電感有2個作用,一是濾波,二是防止di/dt上升速度過快,也就是防止短路電流的上升速度過快.再說,TIG焊上的CBB電容也不是起濾波作用的,是抗干擾用的,因為TIG焊有高頻,所以在電感的后面靠整流二極管一端是要接一個高頻旁路電容的,其目的是為了保護后面的整流二極管被高頻擊穿.不知你做過實驗沒有,如果是用的電壓型的PWM脈寬調制芯片,(比如3525)主回路上如果沒有電抗器,焊條起弧短路時肯定會炸管的.如果是用的電流型的就不一定會炸了,只要電路設計合理,比如用的是3846,是可以不用電抗器的.比如佳士的ZX7-400(J07那款)就沒有電抗器,它采用的就是電子電抗器.所謂電子電抗器并不是個實體,它是用電子電路來適時控制電流反饋,從而達到控制輸出電流的動態特性.佳士這款焊機雖然設計思路比較新穎,但是有個缺點.一是起弧的瞬間電流大,我觀察過,就是把引弧電流完全關閉,起弧電流也很大.二是沒有電抗器,就失去了濾波的作用,電源的輸出紋波很嚴重.

d電感量的計算要考慮的是機子的逆變頻率,頻率越高,輸出電感的電感量就越小.因為頻率越高,紋波系數就越小.如果是20KHZ的頻率,電抗器的電感量要做到70uH.瑞凌的MOS管小機是100KHZ,所以電感量做的33uH

我在另外一個帖子里看到有個經驗公司 3000/F
100KHZ對應30UH?
不知道它有沒有一個具體公式計算,比如象BUCK電路的濾波電感

有做焊機的嗎?
我們是做逆變焊機主變鐵芯的
這里有焊機鐵芯常用規格 3300141244621500.xls
需要請聯糸
QQ:345521526          阿里旺旺號:yjlnmy
Email:yjlnmy634@163.com     網址:www.hzhckj.com
聯系人:劉思凡              手機:  13221869602
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3300141244621534.gif');}" onmousewheel="return imgzoom(this);">

其實電感量沒有什么參考價值,因為電感表的測試頻率是1K,如果鐵芯材質不同,在100K的情況下,電感是不一樣的.所以,要參考動態電感(通過動態時的波形比較).
