請各位有經驗的高手幫小弟看看.謝謝

轉換個PDF文件看下...

沒人幫你,我來幫你吧,你把R18上端接到R27下端,其它參數還要調!

短路可控硅AK極,看是否能保護,如行話哪就要檢查異常取樣部分電壓,,如不行,將可控硅維待電流調大些,也就是改串聯在可控硅上的電阻,,

樓上兄弟先謝過了,小弟目前發現分壓的部分在做去激活試驗時分壓不夠,在點亮?xí)r分壓已經25V了,我用的是兩根燈管的各一個燈絲去做的試驗,就是不行.請高手為小弟指解迷津.

小弟還想請對EMC電路有經驗的高手看一下小弟EMC電路,最好能為小弟標出共模和差模及電容的參數,謝謝

正常工作時短路一下DB4,看看能不能保護,如果不行,去掉R7R9和減小R8,再不行更換Q4為更大電流更高倍數的管,
如果能保護,檢查C11上的電壓在正常與異常時的變化,用示波器量,
還有,你怎么用DB4?用DB3就夠了,這里不需要很高的電壓的,

謝謝,我用的是DB3,沒有用DB4,且短路DB3可以保護,關鍵是去激活時不能保護,

量C11上的電壓,在不啟動時的電壓是多少,
還有不能保護時是怎樣的狀態?是關不斷還是沒反應?

EMC這個東東,有點不好說,要看具體原因才好改改進,跟線路板走線關系很大.

是電壓升不起來,DB3不能導通,上升了又下降了,就是達到到DB3的導通電壓.

還是請有經驗的高手幫小弟看一下EMC電路,給小弟說一下共模和差模及電容的參數,謝謝,小弟還沒去認證,也沒有測試過,請各位高人指解迷津.

不要單純用電阻取樣,在R12上串個小電容,1KV/1N的,R12改小一些,幾十K到100K吧,
EMC肯定要自己先測一下,你的這個線路不會有什么難題出現的,

謝謝

公司沒有EMC儀器,只有先調調,請有經驗的高手給個參數

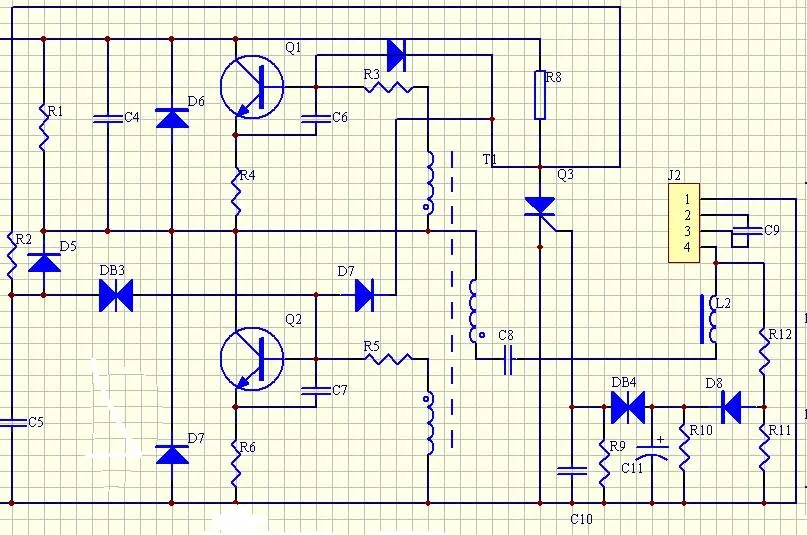

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1720291238741827.jpg');}" onmousewheel="return imgzoom(this);">這是在你的線路上改的,雖然線路不是很先進,但很實用,在做保護的時候,電路不會炸,怎么搞都可以

請問一下樓主:你的地線怎樣跟鋁支架接觸的?是靠地線銅片嗎?另外你的T2升壓電感用多大的?謝謝!

在沒有儀器情況下,共模加大點,寬帶諧波控制好,一般請測試幫測兼調好了,要拿到檢測機構來回要很多錢.

電感沒有固定的,都是根據功率調的.

R8的損耗大,Q3也發熱

我指的是T2磁芯的規格而不是電感量.

小弟轉成PDF格式的了,
1184501239062727.pdf

1184501239062741.pdf

轉成圖片的也來了,

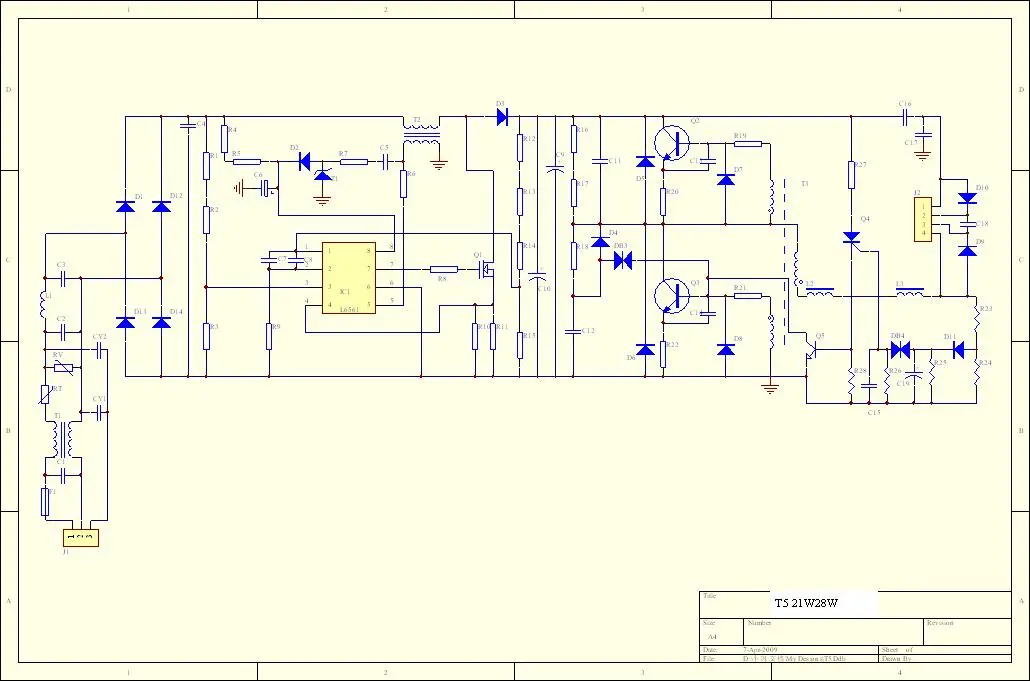

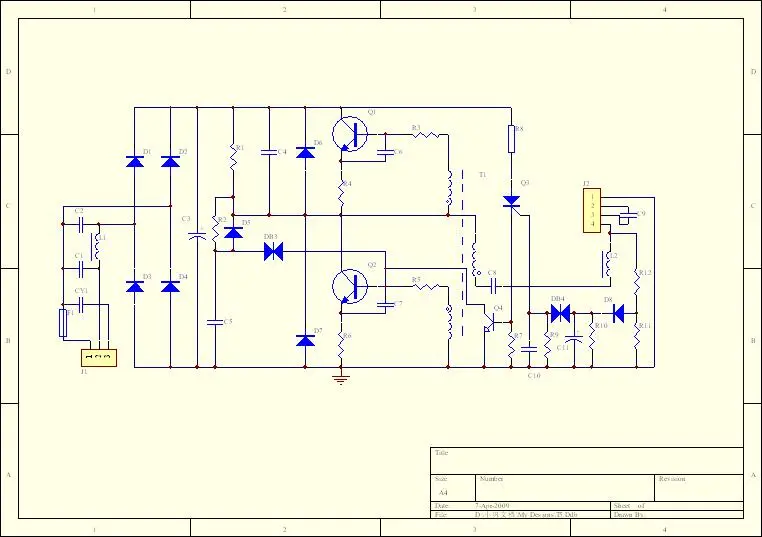

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239062781.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239062792.jpg');}" onmousewheel="return imgzoom(this);">

此帖已被刪除

1圖只能做25W以下的,2圖可以做高功率的沒問題.3C諧波以25W分界.
能不能過EMC誰也說不了,只有你做過測試才行,一般EMC部份元件加進去,再測.我們做3C28W的無源功率校正,共模用到55mH應該差不多了,差模1mH,X0.1,Y222.這此只是參考,具體還是測試說了算.

謝謝,

EMC 3C28W 不用55MH這么大吧!

各位高人多提意見呀

各位高手幫小弟看一下EMC,小弟把參數貼上來了,

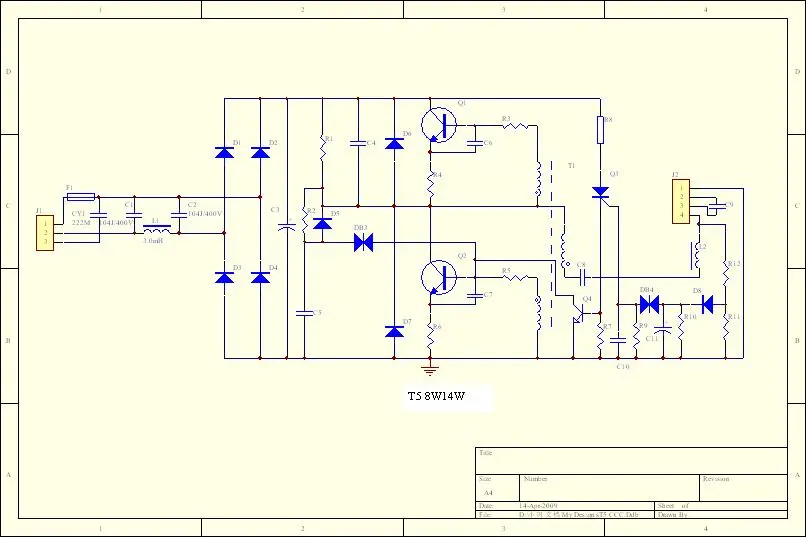

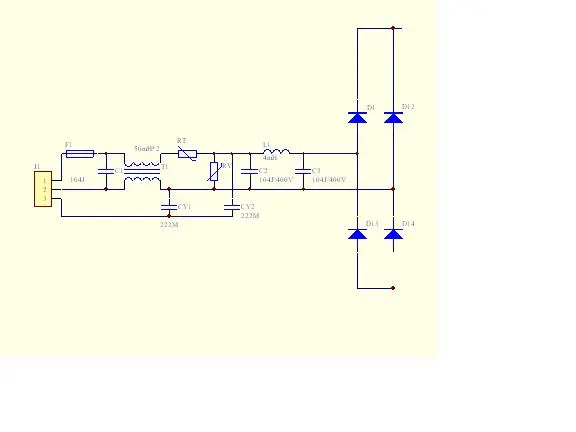

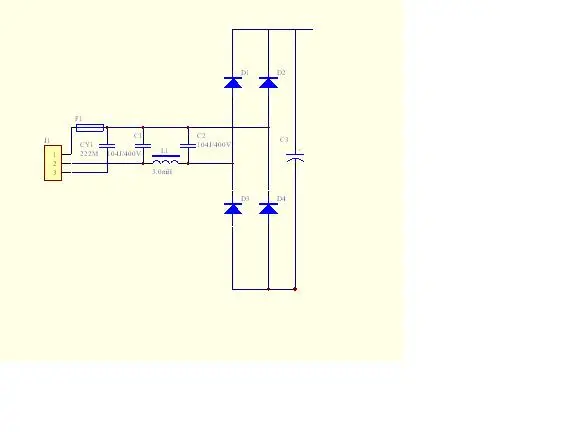

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239767234.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239767245.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239767254.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1184501239767266.jpg');}" onmousewheel="return imgzoom(this);">

1184501239767432.rar

Protel99SE格式的文件
