做節能燈也是個新手,對于三極管驅動、高低溫度高低壓試驗看到有不少朋友作過非常透徹的分析和解答,但是對于節能燈的啟動,看到過茆工的幾十萬次開關的經驗,只是感覺比較抽象,缺少操作方法上的建議.有位kangnengzhu兄弟對燈管燈絲的具體做法作了些經驗性概括,倒是有一定的實踐指導意義.
本人所在公司近期在調的燈做溫度電壓試驗倒還行,開關沖擊試驗中問題較多,不是電容壞就是燈絲斷.于是懷疑這個不好那個有問題.本人對各種規格沖擊不良品的啟動進行了測試,請各位一起來幫忙分析一下波形吧.
對節能燈的啟動波形沒有更多的看法嗎
全部回復(21)
正序查看
倒序查看

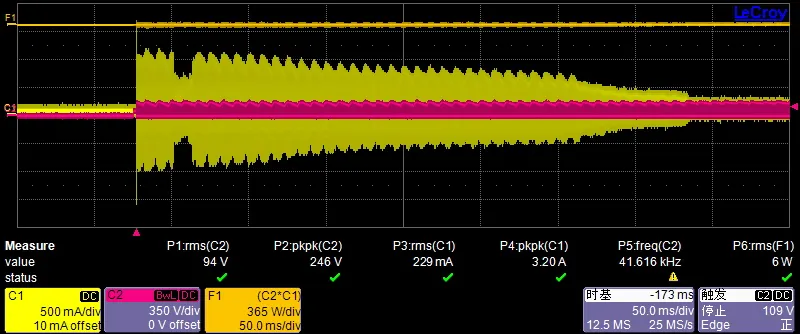

第一款,9管徑全螺5W120V
記錄的是三極管的IC、VCE波形,可以看到整個起動過程超過300ms,中間電流波形有一個十幾ms的明顯的異常
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238643215.jpg');}" onmousewheel="return imgzoom(this);">
下圖是電流變異部位的局部放大
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238643153.jpg');}" onmousewheel="return imgzoom(this);">
記錄的是三極管的IC、VCE波形,可以看到整個起動過程超過300ms,中間電流波形有一個十幾ms的明顯的異常
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238643215.jpg');}" onmousewheel="return imgzoom(this);">
下圖是電流變異部位的局部放大
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238643153.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hsia
第一款,9管徑全螺5W120V記錄的是三極管的IC、VCE波形,可以看到整個起動過程超過300ms,中間電流波形有一個十幾ms的明顯的異常[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/206131238643215.jpg');}"onmousewheel="returnimgzoom(this);">下圖是電流變異部位的局部放大[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/206131238643153.jpg');}"onmousewheel="returnimgzoom(this);">
不知道應該怎么理解這個電流的變化
0
回復
第二款,7管徑6U15W230V

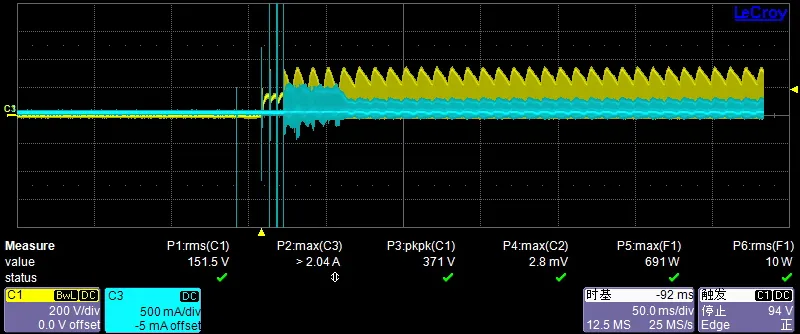

可以看到啟動過程多次停振,諧振電容222,燈絲冷阻8歐
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238647341.jpg');}" onmousewheel="return imgzoom(this);">
可以看到啟動過程多次停振,諧振電容222,燈絲冷阻8歐
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238647341.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hsia
第二款,7管徑6U15W230V可以看到啟動過程多次停振,諧振電容222,燈絲冷阻8歐[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/206131238647341.jpg');}"onmousewheel="returnimgzoom(this);">

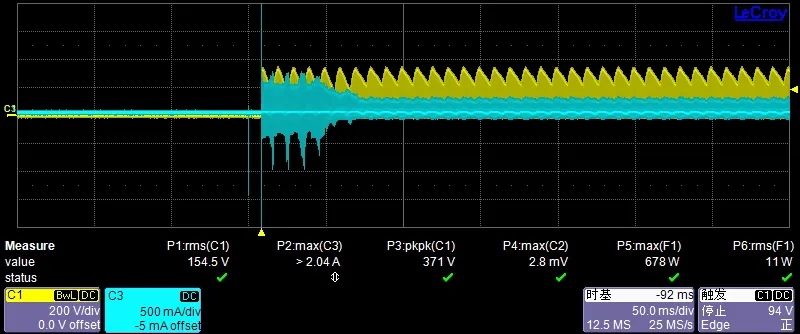

諧振電容換272,有改善.換272點亮后三極管工作波形變化不大,但這是一款有很多問題的燈,原本波形也是非常難看的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238647753.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238647753.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hsia
第二款,7管徑6U15W230V可以看到啟動過程多次停振,諧振電容222,燈絲冷阻8歐[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/206131238647341.jpg');}"onmousewheel="returnimgzoom(this);">

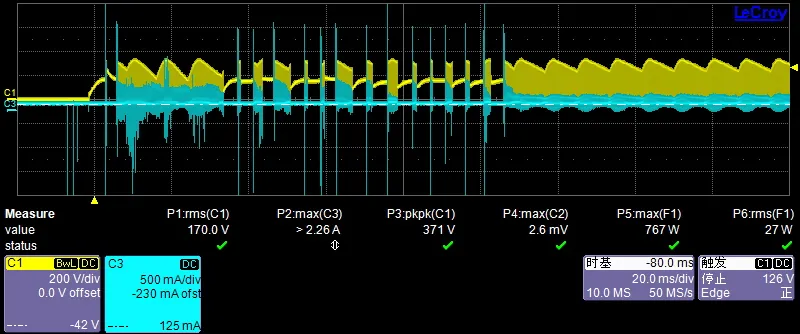

這燈更加嚴重
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238648039.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/206131238648039.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@黑暗侵襲
有沒有抓ER上的電流波形看一下.你的寶貝是什么型號來的?

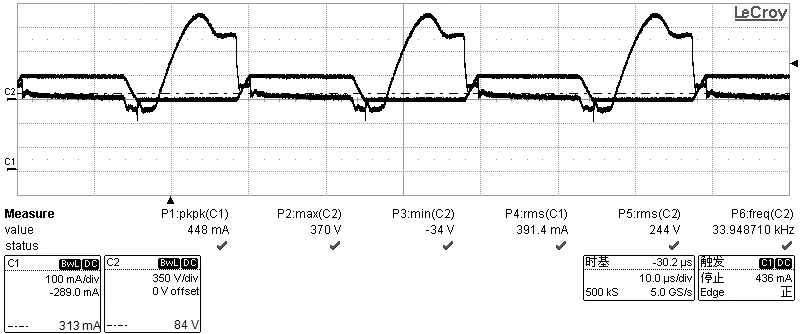

ER上電流波形,30W下管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/206131246416355.jpg');}" onmousewheel="return imgzoom(this);">
示波器是力科44Xi,400M的,買虧了,500M以上才能免稅,早知道出一樣的錢就買個600M的了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/206131246416355.jpg');}" onmousewheel="return imgzoom(this);">
示波器是力科44Xi,400M的,買虧了,500M以上才能免稅,早知道出一樣的錢就買個600M的了
0
回復
@hsia
ER上電流波形,30W下管.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/206131246416355.jpg');}"onmousewheel="returnimgzoom(this);">示波器是力科44Xi,400M的,買虧了,500M以上才能免稅,早知道出一樣的錢就買個600M的了
設備不錯,羨慕.你再抓一下高壓跟低壓的.
