求一款工頻變壓器的設計

要求:230V 5V 300mA 變壓器效率60%,空載電壓8.5V,空載電流8mA,負載電流14mA,請給位大蝦賜教
全部回復(17)
正序查看
倒序查看
2009-04-04 09:46
Vin=230v/50hz,vl=5v/300mA:
bobbin:EI-28*11
core:H50A
PRI:7500Ts/0.06mm
SEC:234Ts/0.28mm
I(X)=8mA REF
T=60C
Vo=7v

設計成Vo=8.5V質量好差啊,還有當VO=8.5V時效率不是60%!
0
回復
2009-04-06 08:12
@sixbrother
Vin=230v/50hz,vl=5v/300mA:bobbin:EI-28*11core:H50APRI:7500Ts/0.06mmSEC:234Ts/0.28mmI(X)=8mAREFT=60CVo=7v設計成Vo=8.5V質量好差啊,還有當VO=8.5V時效率不是60%!
兄臺設計的還要等待驗證,我覺得這設計達不到要求.
0
回復
eating
LV.4
4
2009-04-07 09:29
@sixbrother
Vin=230v/50hz,vl=5v/300mA:bobbin:EI-28*11core:H50APRI:7500Ts/0.06mmSEC:234Ts/0.28mmI(X)=8mAREFT=60CVo=7v設計成Vo=8.5V質量好差啊,還有當VO=8.5V時效率不是60%!
最好是用35的做
0
回復
wei415
LV.3
5
2009-04-07 14:08
@eating
最好是用35的做
EI35*11.5VDE尼龍  φ0.06mm  6000T   φ0.32mm 208T   EI35 H 50 0.5 N  按這個參數調試看看.
0
回復
zhz69
LV.4
6
2009-04-13 10:30
@wei415
EI35*11.5VDE尼龍  φ0.06mm  6000T  φ0.32mm208T  EI35H500.5N  按這個參數調試看看.
這個成本稍低點啊
0
回復
2009-04-17 13:35
@wei415
EI35*11.5VDE尼龍  φ0.06mm  6000T  φ0.32mm208T  EI35H500.5N  按這個參數調試看看.

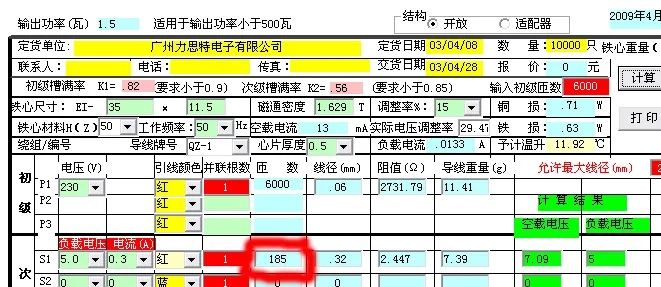

網友wei415 的次級圈數有點多
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/659501239946472.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2009-04-17 13:37
@sixbrother
Vin=230v/50hz,vl=5v/300mA:bobbin:EI-28*11core:H50APRI:7500Ts/0.06mmSEC:234Ts/0.28mmI(X)=8mAREFT=60CVo=7v設計成Vo=8.5V質量好差啊,還有當VO=8.5V時效率不是60%!
按Sixbrother的要求,用EI28X12.8的膠芯繞不下.
0
回復
yangl888
LV.5
9
2009-04-17 19:47
@隱形專家
按Sixbrother的要求,用EI28X12.8的膠芯繞不下.
用28*16的免免強強應該可以繞下,溫升可能有點高
0
回復
wei415
LV.3
10
2009-04-17 20:58
@隱形專家
網友wei415的次級圈數有點多[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/659501239946472.jpg');}"onmousewheel="returnimgzoom(this);">
我是按AC8V的空載計算的,28 35 的,是有2~3V的壓降.
0
回復
隱形專家
LV.10
11
2009-04-19 10:08
@wei415
我是按AC8V的空載計算的,2835的,是有2~3V的壓降.
你說的一點不錯,空載電壓要高2-3伏.5V高2伏是7伏,高3伏是8伏,你考慮空載8伏,按你的線徑與圈數空載7伏時負載5伏,所以按空載8伏負載電壓高了.
0
回復
eating
LV.4
12
2009-06-03 19:41
@yangl888
用28*16的免免強強應該可以繞下,溫升可能有點高
謝謝各位大俠指教!測試中……
0
回復
藍云
LV.6
13
2009-06-06 16:07
@sixbrother
Vin=230v/50hz,vl=5v/300mA:bobbin:EI-28*11core:H50APRI:7500Ts/0.06mmSEC:234Ts/0.28mmI(X)=8mAREFT=60CVo=7v設計成Vo=8.5V質量好差啊,還有當VO=8.5V時效率不是60%!
初級5600匝,用冷軋有取向0.35硅鋼,疊厚17,空載電壓6V,夠你用了
0
回復
@eating
謝謝各位大俠指教!測試中……
從參數看,28的應該是繞不下,還是建議實驗35的吧..兄弟
0
回復
eating
LV.4
15
2009-06-09 19:27
@隱形專家
網友wei415的次級圈數有點多[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/659501239946472.jpg');}"onmousewheel="returnimgzoom(this);">
我按0.06mm 6000T,0.32mm,185T,H50白,變壓器做出來,加了個整流濾波板(1000uF/25V),空載有8V,5V時電流也低,效率也沒達到要求....
0
回復
2009-06-15 12:42
@藍云
初級5600匝,用冷軋有取向0.35硅鋼,疊厚17,空載電壓6V,夠你用了
去電子超市買一個5-10W 8V的變壓器就完了就10元
0
回復
littlebird
LV.7
17
2009-06-17 15:13
@uuutuuutuuut
去電子超市買一個5-10W8V的變壓器就完了就10元
呵呵,,,這樣更直接些,,,,
0
回復
person
LV.2
18
2009-06-20 15:53
變壓器設計簡明
QK1.8 (贏商)
鐵芯規格: EI35X12 鐵芯材質: EI35H50 A

輸入電壓: 230V 0V
輸入頻率: 50Hz
初級線徑: .06mm 0mm
初級圈數: 5687TS 0TS

負載電壓: 5 V -0 V
負載電流: .3(A) 0(A) 0(A) 0(A)
次級線徑: .33mm 0mm 0mm 0mm
次級圈數: 135TS TS TS TS


銅線重量: 14.42g
鐵芯重量: 67.44g
