最近老丈人給了個任務,讓兄弟我設計一個臭氧發生器的電源,也沒有給我指標,就
讓我自己隨便設計一個試試,暈啊,難到兄弟我了,我是學自動控制的,硬件方面真
是沒有什么實際經驗啊!
已經開始這方面的學習兩個多周了,基本上有了一個思路:
1.用橋式整流電路產生直流27V電,經過電容慮波和一個lm7815變?yōu)?5V直流電.
2.將15V直流電供給555定時器產生一個占空比為50%,幅值為15V的方波,同時供給
IGBT驅動電路2sd315A(兩片),每個2sd315A控制一個橋臂上下兩個IGBT管(全橋逆
變電路).
3.兩個橋臂之間接一個電容和一個升壓變壓器,變壓器二次側升到2000V左右,加載
到臭氧發生器的放電管上.
不知道是否可行,請各位大俠指教!
另外:
1.是不是橋臂上端接15V電壓,下端接地?
2.橋臂上的電流和電壓是多少?兩個橋臂之間的電容應該選多大的?功率如何計算?
若有比較弱弱的問題,不要見笑啊!呵呵!
關于臭氧發生器的逆變電源!
全部回復(18)
正序查看
倒序查看

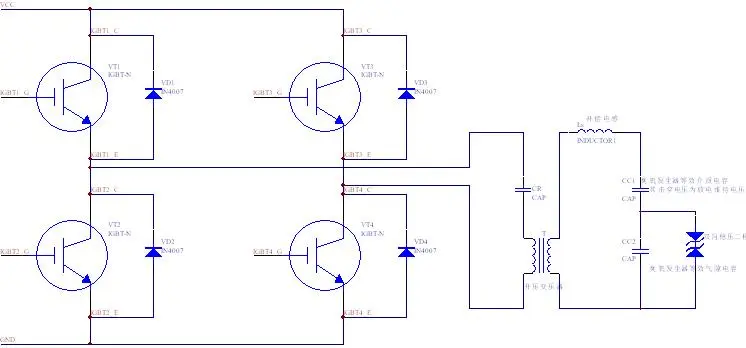

這是逆變電路部分的電路圖!其中功率級IGBT管的VCC電壓是用多大的好呢?用低壓(幾十伏)好,還是高點(幾百伏,220V 直接整流得到)好呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120880362.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120880362.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yzy913
這是逆變電路部分的電路圖!其中功率級IGBT管的VCC電壓是用多大的好呢?用低壓(幾十伏)好,還是高點(幾百伏,220V直接整流得到)好呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1120880362.jpg');}"onmousewheel="returnimgzoom(this);">
你應該學會直接把220V變成所需高壓這樣能減少好多能量損矢還方便
