O2-9936 half bridge bug

各位高人,小弟最近在做一個O2-9936 half bridge solution .用一個變壓器推三支燈管,用平衡電感來構電流平衡.但是現在MOSFET很燙,溫度高達100度以上,在高亮度時啟動不了,而在低亮度時可以啟動,再調到高亮度的時候可以正常工作.請各路高人,幫忙是否可以降MOSFET溫度降下來及解決高亮度時的啟動問題?多謝!
全部回復(10)
正序查看
倒序查看
xhj6277
LV.4
2
2005-07-09 16:43

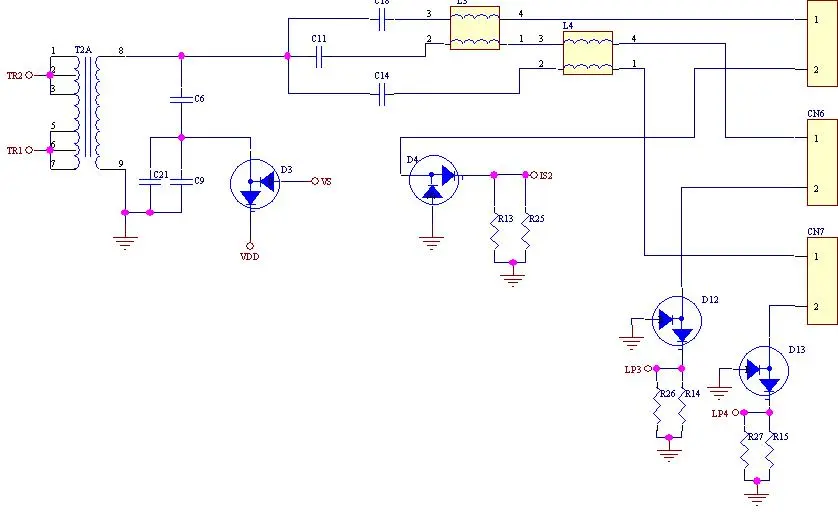

貼上電路圖給大家參考!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120915723.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2005-07-09 21:30
@xhj6277
貼上電路圖給大家參考![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1120915723.jpg');}"onmousewheel="returnimgzoom(this);">
你的元器件規格是什么,驅動波形正常嗎?
0
回復
momentum
LV.7
4
2005-07-11 09:09
你的工作頻率是多少啊?
另外就是您的燈管輸出功率是多少?
還有MOS-FET的規格情況呢?
0
回復
strong
LV.2
5
2005-07-11 09:12
這個電路我也做過,您把你的電路發給我(帶參數).輸入和輸出范圍.我?guī)湍纯?
0
回復
xhj6277
LV.4
6
2005-07-11 19:09
@strong
這個電路我也做過,您把你的電路發給我(帶參數).輸入和輸出范圍.我?guī)湍纯?
零件的規則完全沒有問題,MOSFET 60V/12A
工作頻率46kHZ.IC DRIVER 正常
0
回復
xhj6277
LV.4
7
2005-07-11 19:11
@strong
這個電路我也做過,您把你的電路發給我(帶參數).輸入和輸出范圍.我?guī)湍纯?
全橋結構的以前也有調試過,但現在這個結構是半橋的.
0
回復
looey
LV.3
8
2005-07-14 11:21
先解決大電流不能啟動的問題,最后去調溫度!不知道你的元件選用情況,不過從感覺你的變壓器可能不是很好用!再去努力吧,可以先把那兩個別人家專利的平衡電感拆掉試!
0
回復
guider
LV.2
9
2005-07-14 15:09
把striking的頻率設的再高些,看是否對高亮度啟動有幫助?
0
回復
momentum
LV.7
10
2005-07-14 15:28
@xhj6277
零件的規則完全沒有問題,MOSFET60V/12A工作頻率46kHZ.ICDRIVER正常
你使用的那橋壁電容是什么規格?什么材料?
應該使用高頻低損耗的!
另外的話您可以調整一下變壓器的匝數比!加一點gap等!
0
回復
repol
LV.7
11
2005-07-20 15:16
@guider
把striking的頻率設的再高些,看是否對高亮度啟動有幫助?
兄臺所說的striking頻率是什么頻率?
0
