RCC電路的反饋驅動電阻取值計算

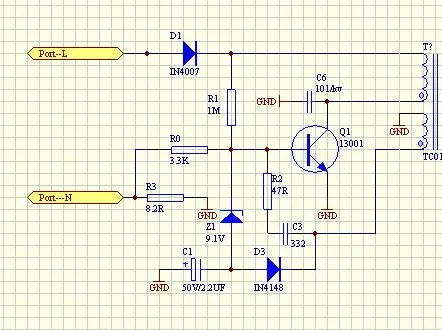

img] /bbs/u/76/2099181239343012.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20 [/img]R2是驅動電阻,在R1啟動過程中,驅動電阻就開始有電流流動,從而加速開關管的導通,C3是加速電容,啟動初期,R2對其充電,隨著時間的變化,C3慢慢被充飽而截止,我只知道C3的選值與開關管的節電容有關,通常不能太大,參考值為開關管節電容的2-5倍,但不知C3,R2,C1的值是根據什么公式算出來.
全部回復(2)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2099181239343506.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
C1需要維持電壓在一個導通時間電壓變化不大即可，這個電容會影響輸出紋波。R2，C3是需要保證最大導通時間的（最低輸入時）。即：在最大導通時間時候注入開關管的驅動電流需要保證開關管飽和導通（如果是MOS即除去C3電壓，反饋加到開關管的電壓能維持MOS開通），這樣就可以計算了，在計算的時候C1上的電壓認為不變（變化不大），其他的事情交給環路，環路會自動調節到符合輸出的狀態，當然環路放大倍數要足夠。當然，不帶光耦的RCC穩定性很差，需要考慮在通常工作電壓下計算而不是最壞情況。
0
