反激變壓器存儲能量,而正激不用,正激勵變壓器只起變壓的作用.儲存能量公式為LIP平方乘頻率同樣的CORE限制了磁飽和也就限制了IP電流,能量也就相對定下來,正激不需要儲存能量,只需要保持復位平衡就可以了,當然同樣條件正激做的功率大啊  我也有點不是很明白請大師們指點.

望高手為我等初學者解惑,先謝了!

正激的輸出要增加儲能濾波電感,能量當然可以增大,但也增加了體積

反激變壓器其實不是變壓器只是電感而起所以它有直流電流一直存在于電感中 變壓器其隔離作用        正激變壓器才是真正意義上的變壓器

一般在次心及其他條件相同的情況下,正極做的功率是反擊的兩倍

根據趙修科主編的《開關電源中磁性元器件》一書中第98頁介紹的變壓器磁芯尺寸的方法來看(見下圖),理論上說,同一變壓器,在正激和反激變換器中所能輸出的功率是相同的,但是在實際中,有兩個方面使得反激變壓器所傳遞的功率要小于正激變壓器:1、由于反激變壓器要儲存能量,因此其磁芯必須要有較大的氣隙,而氣隙大了,變壓器的漏磁就多了,漏感比例也增加了(相對于正激變壓器),那么變壓器所傳遞的能量比正激變壓器就要少一些;2、由于漏磁多了,漏磁的磁力線切割繞組線圈所產生的能量損耗也多了,傳遞的能量也就少了.在反激變壓器的氣隙相對端面尺寸很小時,漏磁很小,它所能傳遞的功率跟正激變壓器基本相同,但當氣隙較大時(如EC35磁芯的氣隙大于1mm)則此種影響就可體現出來,當氣隙很大時(如EC35磁芯的氣隙大于3~5mm),則很嚴重了.相關原理及計算可參考趙修科主編的《開關電源中磁性元器件》一書中3.3.3節-氣隙磁導的計算的相關內容.

無法上傳圖片,以下是上文想用圖片表示的內容

3 磁芯尺寸
(1)面積乘積法
有經驗的磁設計者決定磁芯的尺寸并不困難的.如果你是一個變壓器設計的新手,在初始估計磁芯尺寸時,往往感到無從下手.這是,只能根據使用要求,應用一些基本知識找到相應的磁芯.比較通用的方法是面積乘積法.它是磁芯截面積與線圈有效窗口面積的乘積.
在用面積乘積決定需要的磁芯時,與許多因素有關.磁芯處理功率的能力并不是隨面積乘積或磁芯體積線性變化的.較大的變壓器必須工作于低功率密度,因為散熱面增長低于產生損耗的體積的增加.例如一個球體,體積是隨半徑的立方增長,而表面積隨半徑的平方增長.熱環境也很難精確估計,強迫通風還是自然冷卻都影響允許損耗和溫升.以下公式提供一個面積乘積的粗略預計:
AP=Ae*Aw=(Po/(K*ΔB*fw))^(4/3)  cm^4
其中
Ae-磁芯有效截面積(cm^2)
Aw-磁芯繞線窗口面積(cm^2)
Po-輸出功率(W);
ΔB-磁通密度變化量(T);
fT-變壓器工作頻率(Hz);
K-0.014(正激變換器,推挽中心抽頭),-0.017(全橋,半橋).(本人注:此系數反激和正激相同)
公式是基于線圈電流密度420A/cm2,并假定窗口充填系數是40%.

如你所說,同樣的條件,正激和反激磁通擺幅差不多,但是反激有直流分量,所以,它的峰值要大得多,更容易飽和了.

假如反激電源工作在DCM模式,是不是變壓器最大可用ΔB跟正激電源一樣?那功率也就一樣了吧.而對于工作于CCM模式的反激變壓器,其實和DCM時的功率是一樣的,因為反激變壓器初級匝數是根據最大電流值來計算的,而不是根據電流變化值來計算,最大電流值處即為磁芯的最大B值處,因此也就一樣了
其實這個公式是不適用于CCM模式反激變壓器的,書本的作者也沒說適用于反激變壓器,適用于反激變壓器的公式需要另外推導,公式的表現形式可能跟這個公式有差異,但計算的數值應該是一樣的,就象反激和正激變壓器初級匝數計算公式一樣,表面上看相差很大,但實質是一樣的.

對同一付磁芯而言,可存儲(反激)或傳遞(正激)的能量應該是相同的,個人認為正激與反激的功率區別,不能認為是氣隙的因素!而因該歸咎于不同的工作方式!

明白了,謝謝!

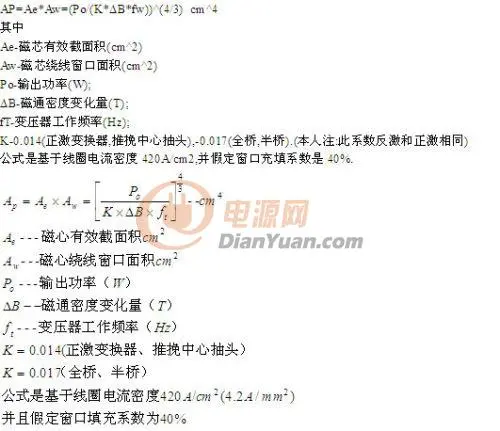

 公式表達方式修改一下







在磁芯不飽和的前提下，頻率愈高，你能加的電壓就愈高；反激吐出來的只是勵磁能量。

學習了謝謝！

新手學習，看完之后學到很多，可能我理解的比較慢，我想您能不能給出具體的數據分析，同一變壓器在正激和反激中功率是相同的，但在應用中，變壓器在反激中傳遞的功率要小，這個小要小多少，就您給出的兩個原因，每個原因又分別是減少的傳遞功率的比例是多少。
