因為高頻變壓器的圈數不多,不用繞線機也可以繞.如果要用繞線機的話骨架夾在繞線機上要小心了.骨架兩邊最凸出的那塊最不容易受力了,往往骨架還沒夾緊就“咔嚓”下把引腳那塊搞破了.自己找點泡沫塑料什么比較軟的東西簡單處理下讓受力避開凸出的那塊引腳邊就行了.我是隨便找點廢料這么處理的....500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240194439.jpg');}" onmousewheel="return imgzoom(this);">

好像沒見銅皮啊,還有請問中心抽頭怎樣處理?

發個繞線機全圖,兄弟這里窮鄉僻壤,沒有現成的,想用手搖鉆自己制作一個,

這樣就繞完初級了.然后包好絕緣紙繞完剩下的一半次級.電壓調整的抽頭都在最后幾圈引出.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240196960.jpg');}" onmousewheel="return imgzoom(this);">
繞完后把接頭都焊在骨架的引腳上就完成了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240197091.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240197098.jpg');}" onmousewheel="return imgzoom(this);">

裝好磁芯,上機通電沒見異常.初級總靜態電流170MA,初級繞組的線圈上波形也很好.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240197289.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240197300.jpg');}" onmousewheel="return imgzoom(this);">

總結下:我選2T+2T作12的輸入在50KH以下工作靜態電流會偏高點(200MA-300MA左右).我的驅動頻率選的比較高,對高頻整流選管要求高些.自己繞的話選3T+3T可以對高頻整流選管要求低些,另外繞組基本對稱不用考慮會出現兩邊管子發熱溫度不一致的問題.

我先算好功率和圈數初級2T+2T,次級60t+5t+5t.然后按2夾一的方式繞的即:先繞一半次級再繞全部初級最后繞完剩下的次級線圈.注意高壓繞組和低壓繞組間一定要多繞幾層絕緣紙.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240195103.jpg');}" onmousewheel="return imgzoom(this);">

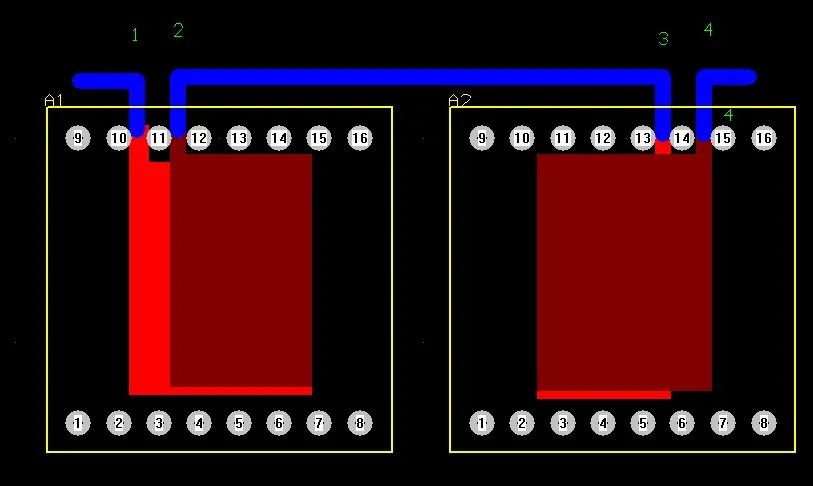

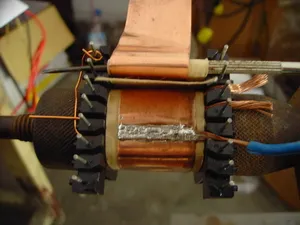

次級用了0.72的漆包線,一層就繞完了一半次級.引出線頭包好絕緣紙(我兩層絕緣膠帶加2層牛皮紙,牛皮紙是繞銅皮時焊引腳不至于高溫燙破絕緣膠帶).然后裁取合適的銅帶,注意下不要裁的和骨架一樣寬這樣焊引腳很困難(我是0.2mm的銅帶裁20mm寬,這樣基本能通過10-20A的電流了,總共可以在12V輸入400W以上的功率了).這里非常遺憾我沒拍下兩層銅皮的開始擺放位置照片,只能解釋下:取相同的兩張銅皮中間襯好兩層牛皮紙(是兩層銅皮疊在一起繞,開頭的位置稍微錯開點.下面的示意圖前一張是開頭分別的引線位置,后一張是繞完兩層后的尾部引線位置畫個PCB圖補充解釋下各個頭的處理方法).500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240196596.jpg');}" onmousewheel="return imgzoom(this);">這是引線的焊接.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240198535.jpg');}" onmousewheel="return imgzoom(this);">

如果24V輸入220V輸出EE55磁芯做1000W是否可以.參數多少??

按6V/T計算.電流取每平方MM 3A計算.

非常不錯,而且2邊還交了叉.很好,我想請問下,銅皮上焊了多少股線出來了?

你作出來的每一個變壓器都是精品!!頂一下下了

這個沒數,盡量選多股的吧.在引線糟里放的越多股越好.

這樣做出來VDS電壓是多少呢?
啟動瞬間的.

精品呀!學習了,這樣就能夠最大限度地保證了初級兩邊繞組的對稱.夠?qū)I(yè)!

好的示波器能直接顯示峰值電壓,我的便宜貨VDS只能看示波器上的尖峰波形.大致估下了這個波形峰值電壓不會超過15V吧.啟動瞬間的我真不知啊!我是TL494的驅動,有軟啟動過程.

hms_ok 師傅過獎了,還得多向你學習呢.

聽說次級繞在里面一部分的話,必須保證里外兩部分的伏秒數相等,請問有這樣的問題嗎?你的例子里,次級剛好里外各一半,是特意這樣設計還是巧合

這個合乎高頻變壓器的分段分層夾繞的要求,還有因為是矩形磁芯在內圈先繞漆包線更適合物理加工,繞過變壓器的都清楚線包的縱切面肯定從最里層的矩形變成最外圈的橢圓形了.所以變壓器一般不便于物理彎曲的粗線都繞在外層(當然圓行磁芯就不用考慮這個現象了).

這個繞線機是上輩傳下來的,年紀比我還老.呵呵!淘寶上有選最便宜的就行了.繞高頻變壓器要求不高.想當初我繞一個音頻耦合變壓器一個星期才能繞完一只.高頻的一個小時就可以繞好一個了.

E55的可以做多大的功率.

這個很難說,變壓器的材質和繞制工藝再加配套的電路有的可以做的1千多W,有的連500W的線圈都繞不下去.保守點做到500W的連續功率就可以了(連續功率要求電流的載流量不超過3A/mm2),魚機的話電流放到5A/mm2也未嘗不可.

厲害!

有沒有試過動態,把動態的試驗結果和圖傳上來看看,很期待哦.

謝謝指點.按您的做法,初級分開二張銅皮,一上一下同時繞2圈,不知我說的對不對,如果是這樣,我感覺上面那張銅皮繞出來的繞組直徑會大0.4MM,這樣好象不是100%對稱吧?

還沒試過動態,現在發的是開環空載的波形.我在學習閉環穩壓的方案,等試好再上穩壓帶載的波形.當然波形會沒這么好了.

對!你講的基本正確.我只是說過基本對稱,這點誤差已經不會影響性能了.畢竟同一個型號的一對場管也不可能做到一樣的內阻.如果要求再高的話比如用這個磁芯可以裁四條1CM的銅皮兩兩重疊并排繞制,就是引線稍微麻煩點.同樣還可以參考我另一篇用漆包線繞的變壓器介紹,那樣都可以100%對稱.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240245325.jpg');}" onmousewheel="return imgzoom(this);">

100%對稱,因為他的2條是錯開的,開始的時候是錯開,結束的時候是錯開,由于是交了叉的,所以2邊是一樣長.

萬分感激!!!可惜查找不到“我另一篇用漆包線繞的變壓器介紹”
