500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121871734.gif');}" onmousewheel="return imgzoom(this);">

那兩個220是什么東東呀.

電阻啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122002452.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122044451.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122046585.gif');}" onmousewheel="return imgzoom(this);">

這個可以逆變的,頻率由變壓器決定

高手看看這個圖,頻率是多少,電位器調什么的

大哥,我想問一你,那個3524的1腳和12,13腳用的是個什么意思,能跟我們說一下嗎,我還沒有看過這一種用法的,不知道用在那你有什么意圖

f=1.4*10-4*10*57*103

1腳調脈寬,12和13是觸發電源啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122513618.gif');}" onmousewheel="return imgzoom(this);">

你這個功率有多大?BG1-BG5是什么管子?變壓器參數是多少?電容耐壓多少?

功率150W的,BG1-BG5用9013就好.
鐵芯截面積:S(平方厘米)=k×變壓器額定功率的平方根,
k的選擇見下表
P(VA)
5-10
10-50
50-100
100-500
500-1000
k
2-1.75
1.75-1.5
1.5-1.35
1.35-1.25
1.25-1

每伏匝數 N =2500/SKFB ;  式中K為硅鋼片間隙系數(0.9~0.95);

線 徑 D(mm)=0.715×I的平方根.

電容耐壓40V.

頻率是多少啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122560284.gif');}" onmousewheel="return imgzoom(this);">

象由BG1,BG2組成的震蕩器我也做過,但就是不能可靠的起振,想要它振蕩還真的很難

這個圖我在一個逆變里看到的,但他用的是三極管,我想用場管代,就是這個圖,不知道行不行

大家?guī)臀铱纯催@個圖吧!給點意見吧!

怎么沒有人幫我????各位高手,留幾句吧!

工頻逆變?,不好做吧 ,變壓器太大

3525是驅動場管的

我用3205場管的啊

應該是電阻了,但我不知道是多少瓦的,哪個畫的?告訴我們吧!

還有那個線圈用多少毫米的漆包線繞制,多少圈也沒說,

工頻也 有好處的,加上幾個二極管就能充電了

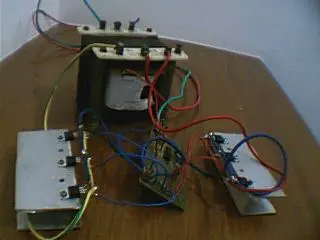

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124021251.jpg');}" onmousewheel="return imgzoom(this);">

效果怎么樣?

變壓器的參數如何呀?能貼一下么?
