還有一個現象,有些電源放置一段時間后(冷機)開機能正常工作一段時間(幾分鐘),然后工作異常. 此現象可重復.
如果冷機狀態下,將FSCQ0565用吹風機加熱后再開機,那么馬上工作異常.

是不是FSCQ0565有什么缺陷啊?

還有一個問題
FSQ0565和FSCQ0565 有什么區別, 僅在于不需要外部的諧振電容嗎?
還是做了什么改進? 效率哪個更高些?

有哪位清楚的幫忙回復下,非常感謝.

像你說的情況,可能需要查一下是否觸發了保護.

FSQ是新一代的,CCM和QRC混合的產品,低壓重載時進入CCM方式減小Ip,提高此時的效率,而在高壓或輕載時,進入QRC方式,減小開關管的導通損耗.總的效果是她在全輸入,全負載條件下的頻率變化范圍很小(48KHz-67KHz).不論高還是低輸入電壓下,效率都有所提高.

FSCQ這一代,頻率變化范圍比較大,全程工作在QR.

我指的是原來OK的電源,經過使用一段時間(幾個月)后出現問題,更換新的IC后(其它器件都沒換)恢復正常工作(當然有可能再出問題).

你講的保護是指設計有問題吧,那么應該更換IC也有可能不正常工作,但目前壞的電源中,只要更換IC就恢復正常(當然不能保證能長期工作).

怎么我做的確良1m0565在低壓啟動不了

你的是設計問題,而我們的電源從85-264V 都OK
但運行一段時間后FSCQ0565壞了

還有,我們的貨源是正規的,直接從FAIRCHILD的代理商拿的貨.

我的是KA1m0565哦,換上5m0365就高低壓都可以了,也不知是什么問題

我們用的FSCQ0765以前也很容易壞,后來把啟動電阻改成直接接到高壓濾波電容上就好些了

請問: 你的0765壞的現象是什么,能描述一下嗎?謝謝

雖然不能確定是IC還是電路出了問題(如電容,穩壓管在溫度升高后出現變化).

還是可以做這樣試驗:

1.將有問題的IC裝在其他機臺,看看結果如何
2.暫且不管是IC還是設計問題,能在你原機臺上多測一些數據,會更有利于分析原因
3.將不良的IC通過代理商返回我們工廠做分析

另請問,有沒有聯系過給你們供貨的代理商?

將有問題的IC裝其它機器,現象是一樣的.
由于外圍電路比較簡單,基本排除了外圍電路的影響.不過正常工作時該IC殼溫比較高,大概75-80度.(本人感覺這顆IC不適合用在寬電壓,因為Vro不好定,高電壓時,導通電壓會比較高,效率也很低.隨便用PWM+MOSFET的反激電路,比它的效果都好,可能0565內部的MOSFET實在太差了)

聯系了代理商,說壞IC返回FAIRCHILD分析的可能性很小

同感,本來做了幾款LED驅動用這個,但后來我還是換了3843+MOS做了,大家都是5A的管子,發熱比0565少了20度,價格還便宜了,只是電路復雜了!

"我們用的FSCQ0765以前也很容易壞,后來把啟動電阻改成直接接到高壓濾波電容上就好些了"

技術支持也是這樣建議我們的.但我覺得沒道理,首先串在電路上的電阻很大(幾百K),另外VCC腳上還有18V穩壓管.這樣也會出問題? 就算是VCC腳出問題了,會出現我們的壞IC的癥狀嗎? (我感覺像內部的溫度探測失效了,如果是VCC腳出問題應該是整個IC不工作)

還有一個問題,像圖中二極管D103是必須的嗎? 有什么作用? 謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/24741243866226.jpg');}" onmousewheel="return imgzoom(this);">

你應該測量下你的VDS波形是否正常,FSCQ系列IC對漏感要求很高,如果變壓器沒做好就會出現效率低

變壓器是三明治繞法,漏感不算大
另外我也不認同你講的“FSCQ系列IC對漏感要求很高”,實際上諧振是發生在Lm和C之間,而不是漏感和C之間,漏感影響比較大的是Vds過沖比較大.

我指的是寬輸入電壓下,無法兼顧.比如說,100V輸入下效率高些(設反射電壓Vro=120V),那么導通時電壓就很小的,導通損耗小些.但240V輸入時,導通時電壓就較高了,導通損耗也大.

我個人覺得這顆IC表現平平,無非是外圍電路簡單(說得不對,請大家拍磚),準諧振的效率就這么差嗎?而且準諧振從理論上來說應該可靠性不如普通反激拓樸好.

你能把你的VDS波形發上來看看嗎?我以前做的效率也是不高,現在調好了,
220V時滿載可到88%左右．

請問:


1.)你的電源可以支持寬電壓輸入嗎? 100-240V
還只是賣國內,一般工作在220V.220V時滿載可到88%左右,你的功率是多少啊?

2.)你的電源的Vro(反激電壓)是多少?

非常感謝你的回復,希望在你的幫助下改變對這顆IC的看法.

3.)

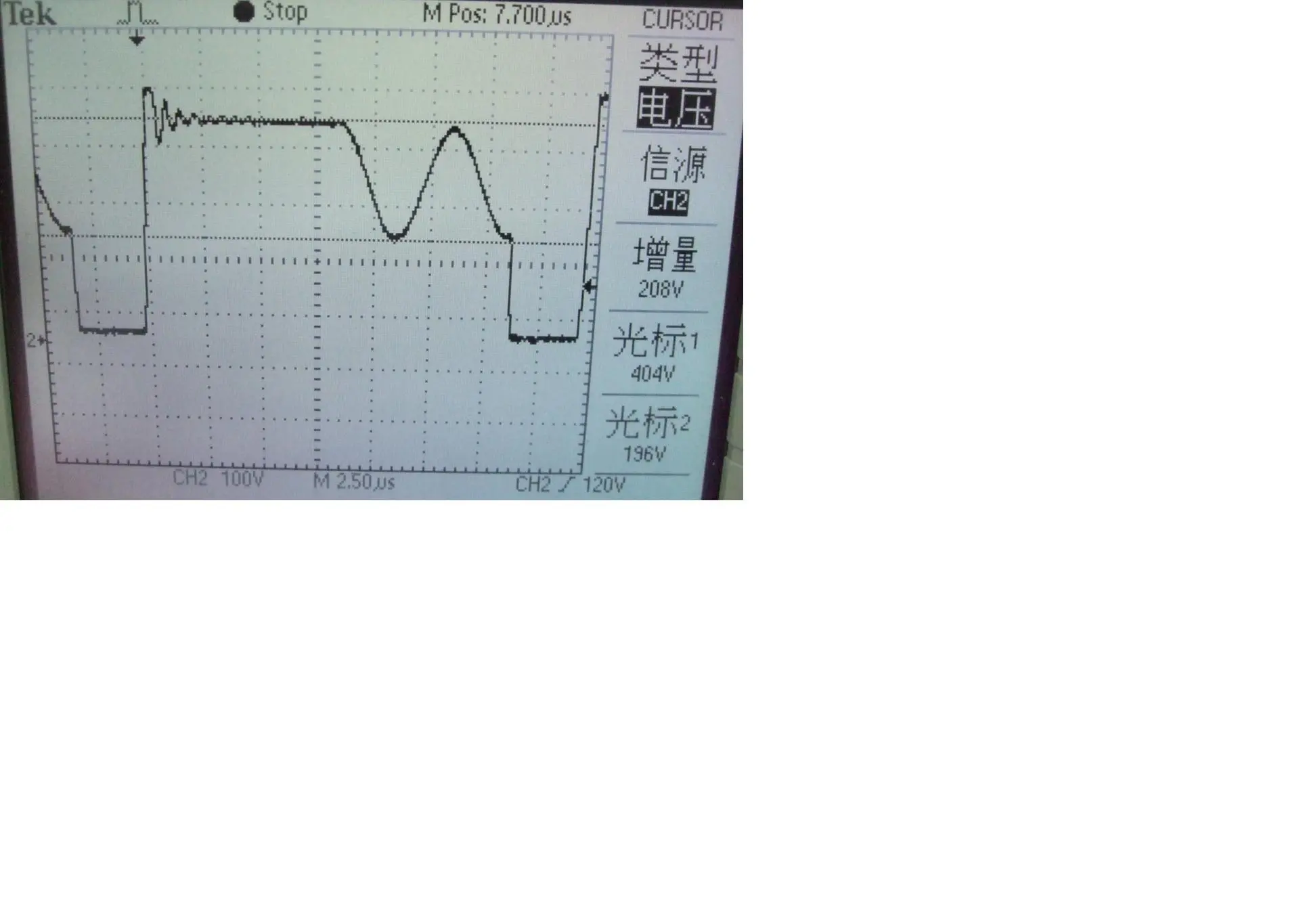

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/24741243914305.jpg');}" onmousewheel="return imgzoom(this);">

不用客氣,我們多交流相互提高.你的VDS波形看上去沒有什么問題.
我用的是FSCQ0765全電壓80W左右,因為是功放產品,所以輸出功率不是恒定的.效率現在低壓110V滿載也有84%左右.我同意你說的IC有些地方是有點不好,特別是按PDF推薦的電路做,效果很不好.IC發熱也是比較嚴重,所以FAIRCHILD現在又出了新的FSQ0567和FSQ0765

我感覺這個二極管在這里是起防止負壓損壞IC或是跟IC內部隔離的作用,不知道是不是這樣的,不能確定,這個問題最好問FAIRCHILD的FAE

"按PDF推薦的電路做,效果很不好.IC發熱也是比較嚴重"

我現在的電路就是IC發熱很嚴重.因為外圍電路比較簡單,我不知道怎樣改可以把溫度降得低許多,能不能私底下交流以下,我的QQ:564046862
謝謝!

如果是防止負壓,那什么情況下會出現負壓,前面已經有一個二極管D101了

我也打算用FSCQ0765做60W的開關電源,不過聽你們說會有不良的那就慘了,呵呵,不過我以前用KA5L0380做是不錯的.相信這個應該沒有問題吧.呵呵

也不是啦
很多人用0765都沒問題.

還有個問題:
瞬態過程中,如果電源變壓器飽和,則FSCQ0565來得及保護嗎?
會出現什么問題?

請指點一下,謝謝!
