VIP 12 /22 做12V/300mA 12V/500mA EMC 對策 無Y 電容

各位:
      我在用VIP 12 /22 做12V/300mA  12V/500mA EMC 對策 無Y 電容
設計中現在EMC過不了,不知道大家有什麼良策.救命!!
全部回復(11)
正序查看
倒序查看
2005-08-09 17:18
把你的EMC不良結果貼上來看看!
0
回復
xh229
LV.3
3
2005-08-09 17:30
@y.w_zhang2003
把你的EMC不良結果貼上來看看!
OK 明天早上我把PCB和測試的結果發出來給大家看一下,本產品是用於通訊設備上的.
0
回復
jesin
LV.5
4
2005-08-09 17:47
應該能過的,呵呵,如果不行,可以用用ICE2A0565試試.
0
回復
好日子
LV.8
5
2005-08-09 18:27
@xh229
OK明天早上我把PCB和測試的結果發出來給大家看一下,本產品是用於通訊設備上的.
我今天剛好做過了11V/0.3A,VIPer12A,無Y電容.主要是再變壓器上下工夫.我的繞線工藝是:
原邊1/2 —— 屏蔽接+310V —— 副邊 —— 屏蔽接+310V —— 原邊1/2 —— 反饋
0
回復
xh229
LV.3
6
2005-08-10 14:58
@好日子
我今天剛好做過了11V/0.3A,VIPer12A,無Y電容.主要是再變壓器上下工夫.我的繞線工藝是:原邊1/2——屏蔽接+310V——副邊——屏蔽接+310V——原邊1/2——反饋
能不能把變壓器的圖發上來看一下.謝謝了
0
回復
xh229
LV.3
7
2005-08-10 14:59
@xh229
OK明天早上我把PCB和測試的結果發出來給大家看一下,本產品是用於通訊設備上的.

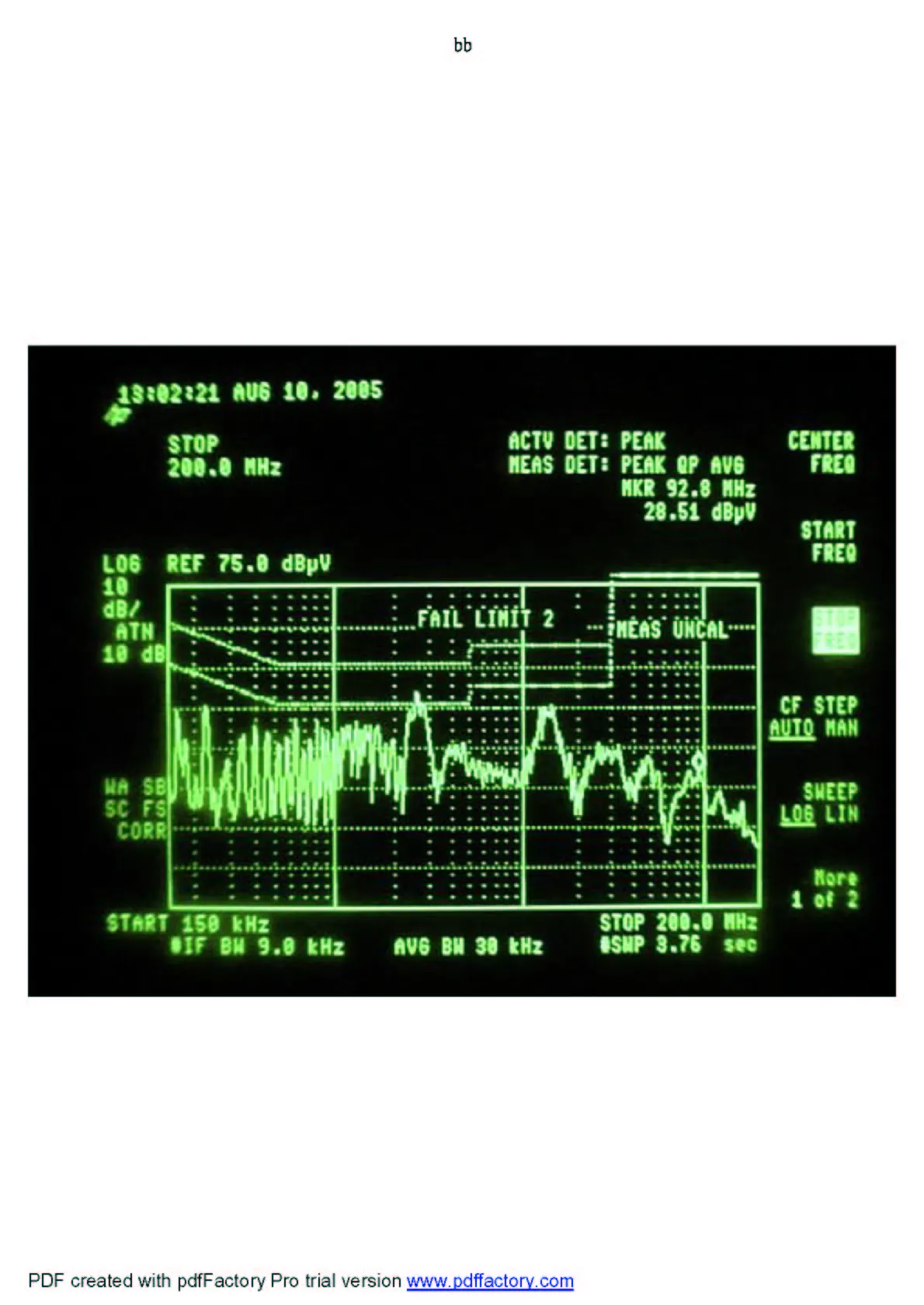

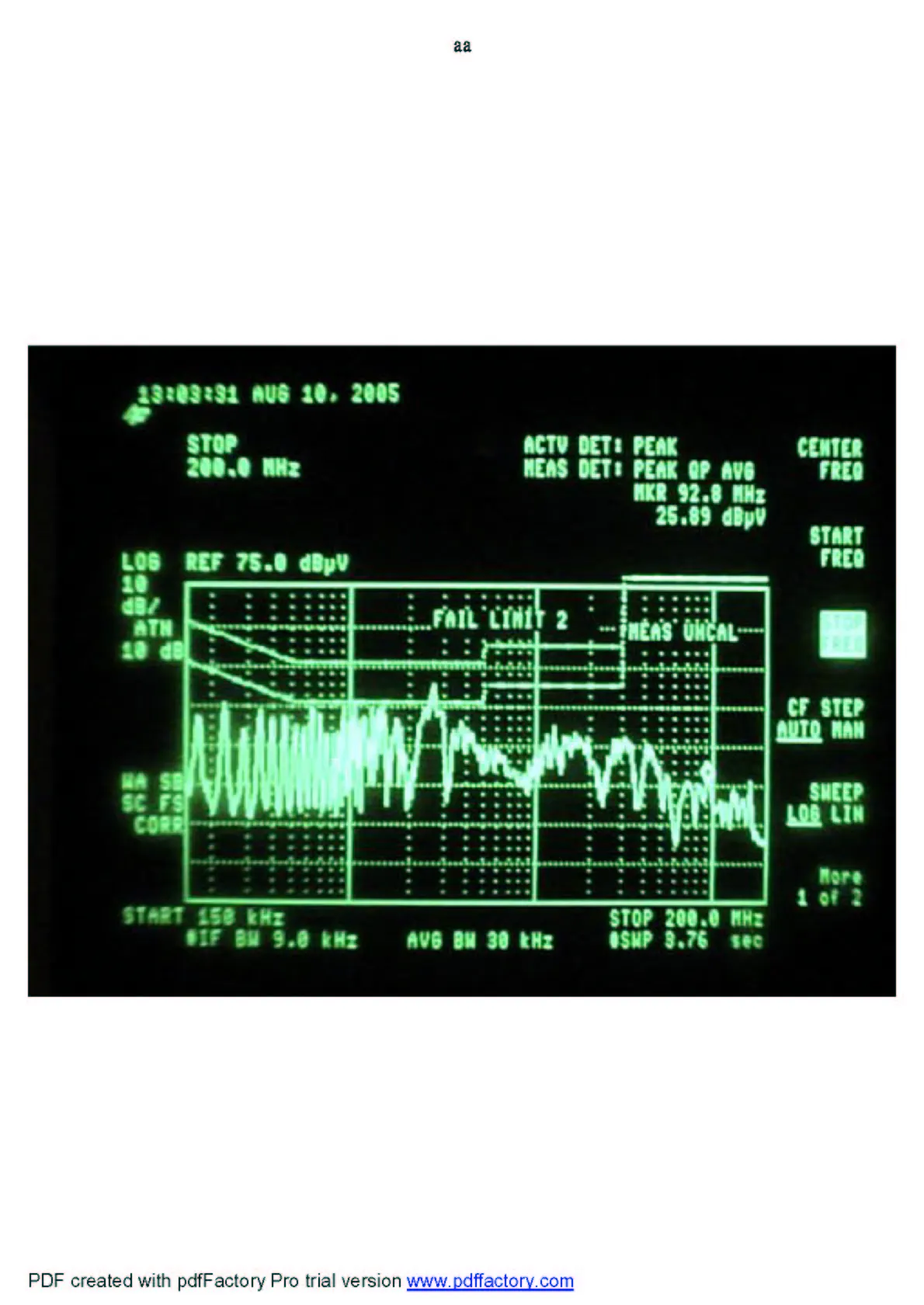

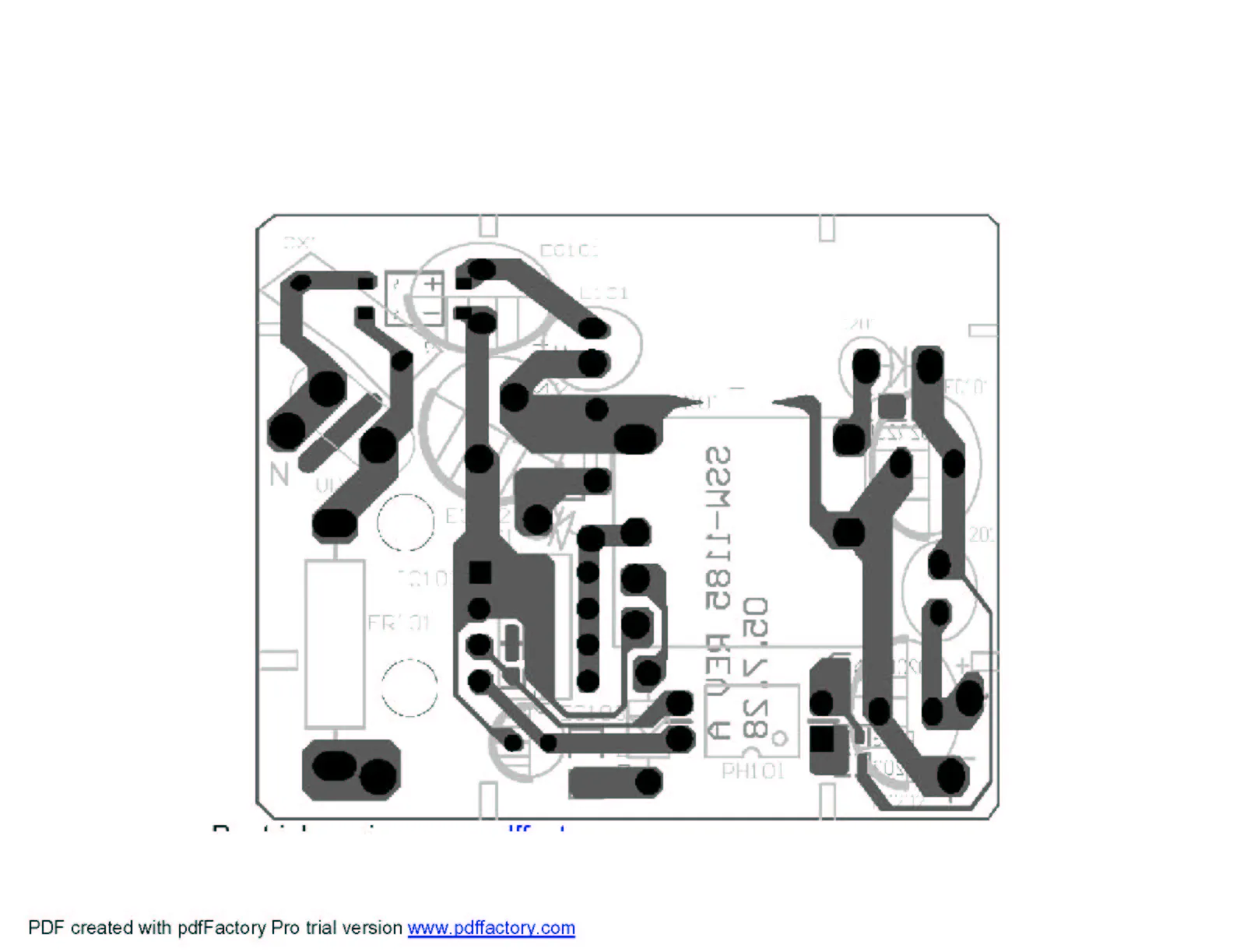

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123657152.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123657164.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123657177.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
好日子
LV.8
8
2005-08-10 17:57
@好日子
我今天剛好做過了11V/0.3A,VIPer12A,無Y電容.主要是再變壓器上下工夫.我的繞線工藝是:原邊1/2——屏蔽接+310V——副邊——屏蔽接+310V——原邊1/2——反饋
你按照我的饒線工藝做個變壓器試試先,看我的圖沒用的,因大家的變壓器選者不同,你用多大的變壓器,參數呢?
0
回復
xh229
LV.3
9
2005-08-10 18:03
@好日子
你按照我的饒線工藝做個變壓器試試先,看我的圖沒用的,因大家的變壓器選者不同,你用多大的變壓器,參數呢?
我現在使用的是EE-16
初級電感量2mH
D=0.12mm 120T
0
回復
李賢周
LV.3
10
2005-08-10 22:22
你可否不用viper12A來設計?因此IC本身的EMI就很差,有一點優勢就是目前viper12的cost比較低(0.16USD),現在Fairchild 出來的FSD系列IC的
EMI很好,很容易做到NO Y CAP,價格在0.22USD.
0
回復
2005-08-11 08:06
@xh229
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123657152.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123657164.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123657177.jpg');}"onmousewheel="returnimgzoom(this);">
你的儀器的步進速度設置的太快了吧,最好按標準設定設,因為步進速度不同測試出的結果就會有所差異,不知道你用的儀器是什么牌號.不過這不是關鍵,類似這樣的問題象好日子兄說的辦法可以一試,目的是控制P-S間的電場屏蔽,同時也可以將屏蔽連接到地試一下,目的是減小P-S間的耦合電容.注意:屏蔽是開環的吆
