做得怎樣了?

1000W兩對2907就行了.

我做的是保守了一點,變壓器我是照1500W繞的,38寸彩電磁芯做魚機1500W 是沒問題.

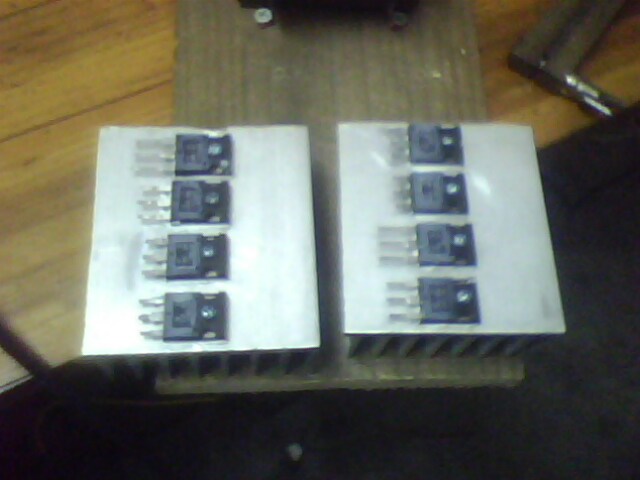

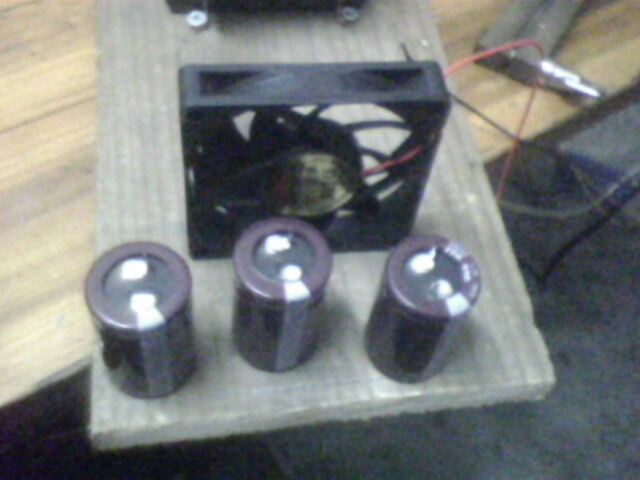

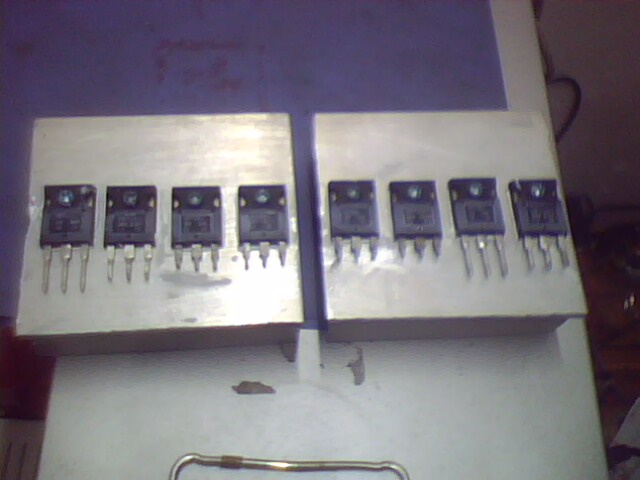

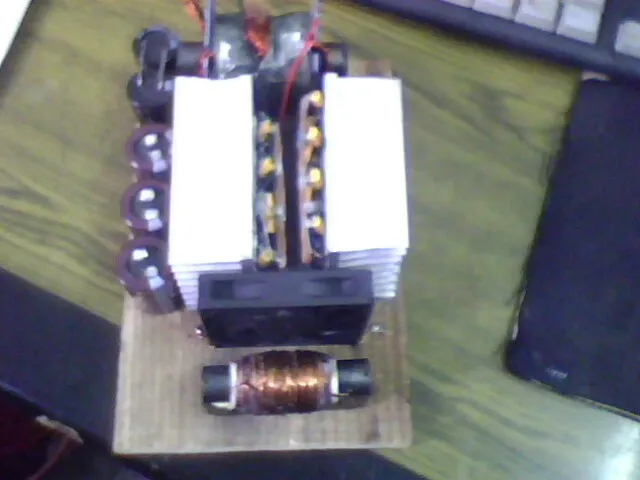

我是用24V供電的.回2樓已做好了三分之二,給圖你看看.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3201291244523900.jpg');}" onmousewheel="return imgzoom(this);">

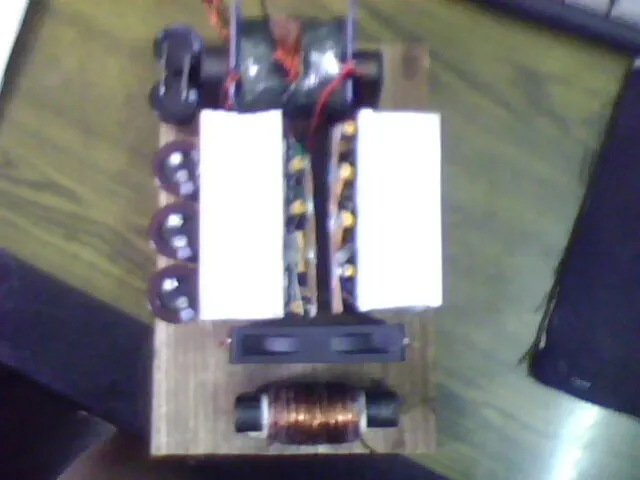

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3201291244523921.jpg');}" onmousewheel="return imgzoom(this);">

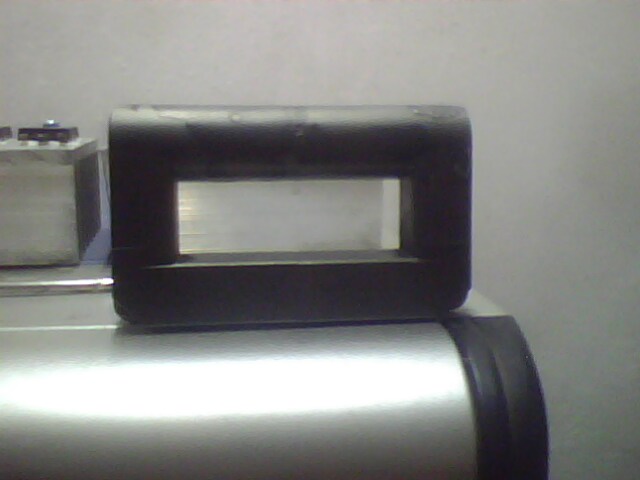

這樣一幅磁芯 做1000W
有些不理解 頻率多少啊
我看做500W還基本可以

你可能看錯了,挨著風扇這個事做關斷電感的,用絕緣紙包好的那個才是變壓器,尺寸是:長8公分,厚:2公分.相當一個EE65.
頻率是35KHZ

那個電視機有這么厚的截面?

牛年 都做牛機啊!
我的6對3205全炸了
沒錢買了
我們這一個要5元

修電視的老板跟我說是38寸彩電的,我也找了好久才找到,我問了好多家到現(xiàn)在為止還沒找到第二個.

你做機也會炸管?哈哈…恭喜!

EE65的磁芯截面有5.4平方CM,那你的磁芯柱芯直徑要2.7公分直徑!29寸彩電為1.5公分

呵呵  怎么我不能炸管啊
嘿嘿  一時馬虎沒加風扇
試機上癮了

豆芽師傅為什么說:你做機也會炸管?哈哈…恭喜,我做機師炸過管,但都是我接錯了線炸的,那一次共炸了6個,到后來我就每一級都分開來檢查再組裝,再沒炸過管.我用高壓包做了四臺JJ了,還可以,都是朋友要的,我只是愛好,不買賣JJ.這臺機剛剛試機了,空載電流好大,到3安了,我沒加圖騰柱,可能是驅動不足,但帶一千瓦燈卻亮過市電(變壓器輸出,我在變壓器留了個250V抽頭)

我說2008他做機為什么會炸管因為他是高手,高手也會炸我當然開心了,那我以前的管沒算白炸…哈哈,笑話別當真,還有:你這個JJ現(xiàn)在按以前一樣的驅動板做了可空載達到3A不是驅動不足,而是磁芯可能有問題,我以前做機碰到過很多電視機磁芯工作頻率不同而空電流大增!按理行頻也有十幾K是不該懷疑磁芯材料的,但問題的確如此

我也用彩電行變做過啊  不過是29的   但空載電流也就 幾十毫安啊!!我 3525的 6,5-7腳 都用的可調電阻 慢慢調出來的

已查明是驅動不足,我最先在11腳14腳串了個10歐的電阻空載電流是3安,我把10歐的電阻去掉,空載電流是0.9安,可見是驅動不足,還有個問題請教豆芽兄,我加圖騰柱8050的集電極是不是接主電源的正極?不用通過7815?我是用24V供電的,驅動前加了個7815.

豆芽兄,我想用變壓器做前級驅動不知道好不好?用3525加一對540加一個節(jié)能燈里面的小變壓器磁芯,輸出雙6V公共點接地,這樣絕對不會驅動不足.

圖騰柱接7815后面
每個場管G極都要串電阻
3525驅動540推變壓器 在推場管可以
推動變壓器建議用EE25
初次比1:1

我用圖騰柱B772 D882做的
推動6對3205  頻率:23K
工作正常

謝2008,我圖騰是接在7815后面,但一接上圖騰驅動板空載就到180MA,不接圖騰才20MA的電流,(沒接主電路)我的意思是圖騰柱正極接在24V上,還有圖騰柱輸出比3525的11  14 腳電壓要底點.這樣正常嗎?
