和我的差不多,也是取一段地線,也是358

呵呵,這個帶自鎖的很好

我也帶自鎖(小可控硅).還有一半358做低壓報警.
你的電路是很好用,而且簡單.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2648711244471871.gif');}" onmousewheel="return imgzoom(this);">

請問樓主,我用一段地線做電流檢測,這個取樣輸入端是不是接到取樣地線上的任意一點?后面那個繼電器和三極管不要行不?

離負極輸出線遠一點,后面的繼電器,三極管可以不要.

再來個PCB:

  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2648711244773400.gif');}" onmousewheel="return imgzoom(this);">

你用的是單運放嗎?怎么板上有兩個ic.

用的358,一個作過流保護,另一個作溫控風扇和低壓報警.

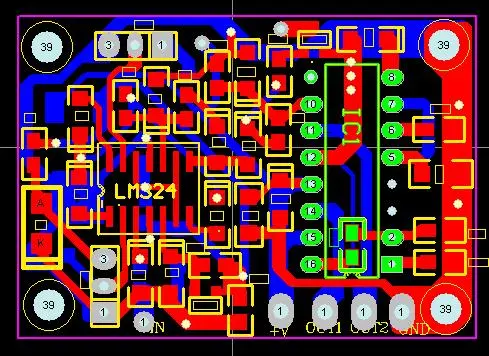

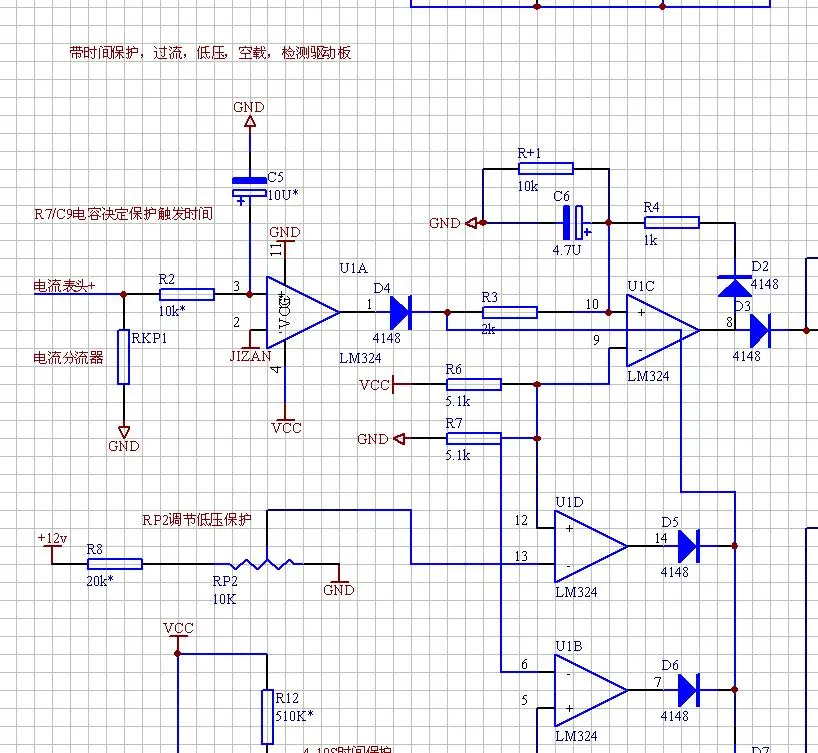

都差不多500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3325671244864731.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3325671244864820.jpg');}" onmousewheel="return imgzoom(this);">

樓主那個5819二極管可用什么二極管代換?

普通肖特基二極管即可

呵呵,你這雙面板搞得可不咋地喲,排列不說,焊盤上過孔可是大忌!

電路搭了,但不工作.一通電就輸出高電平,什么原因?

輸入不可以開路,試驗時需接一電阻到地.

也就是說裝機的時候也要接一電阻到地是不?還有那個電位器是不是調保護電流的?

有沒有文件. 直接做熱轉印板的呢?

趕快做成成品板,玩機器的朋友都需要的,可以量產!

已經發去做試板了,這兩天應該會到,之前有用洞洞板試過.呵呵,我不打算量產這玩意,純屬業余愛好.

當是幫朋友做貢獻啊

試板剛來:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2648711245036045.gif');}" onmousewheel="return imgzoom(this);">

你QQ是多少,能說說它有什么功能嗎

1,過流保護,自鎖,報警;
2,溫控風扇;
3,低壓報警.

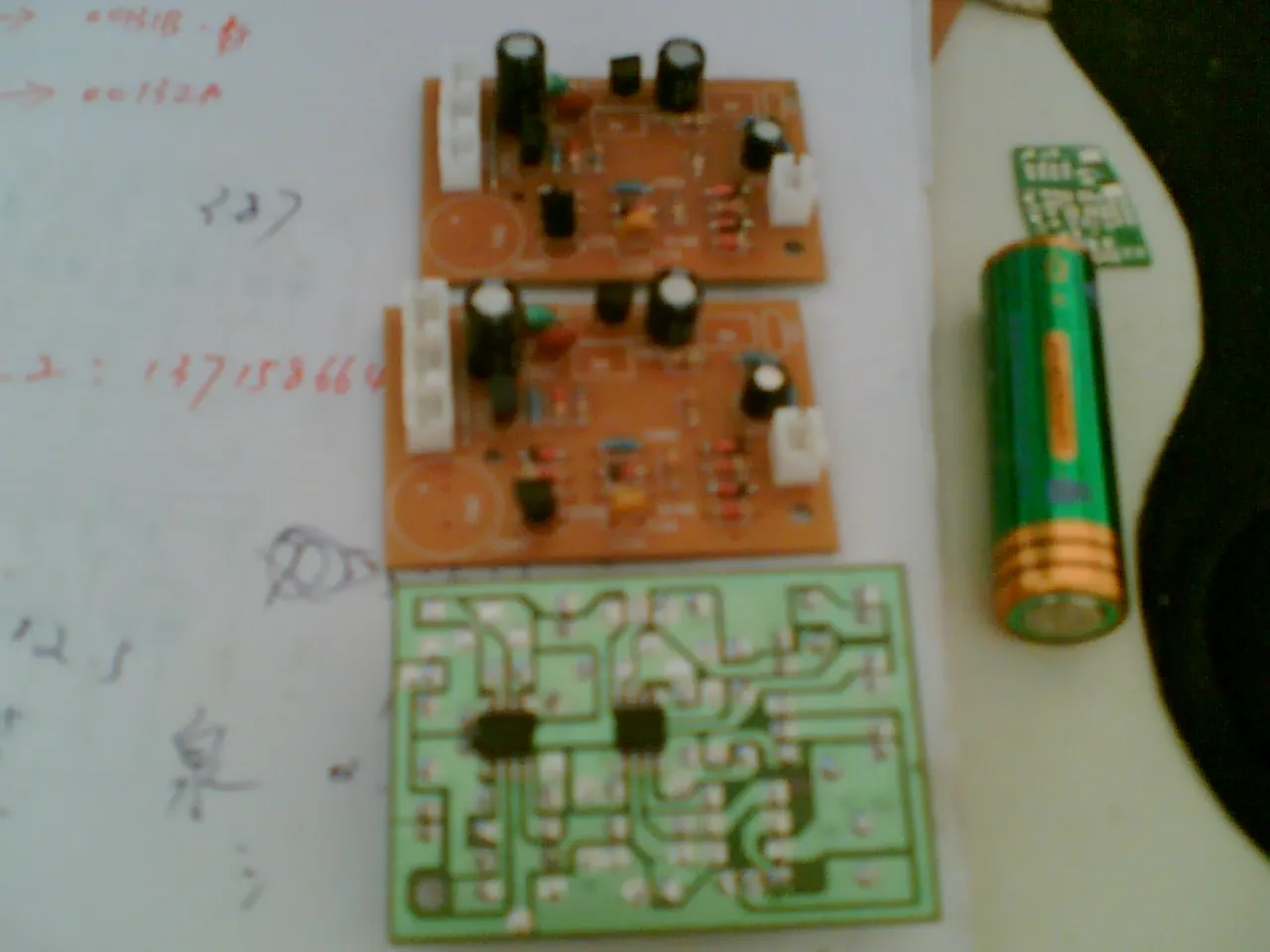

上一張配件不完整的圖片:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2648711245049864.jpg');}" onmousewheel="return imgzoom(this);">

好樣的,幫我插1塊,我打費用給你,我QQ:176549313

不用打費啦,我送個給你,大家交個朋友,快遞費得你出哦

不過上面缺個自鳴蜂鳴器和2個5k的多圈可調,板是值不了幾塊錢,快遞費可得10來快喲,要的話回個話.我QQ:664183441,等會我加你.

握手,哈,已經聯系上了,多謝,你的熱心,讓我動力強勁,等機器做好,上圖!
謝謝!

PCB布的不錯!
兩個大孔是固定孔嗎?

東西已經手到,但是現在沒用上,很好,已經完全做好的東西,謝謝你的熱心,全免費,還幫忙接好線,謝謝!

東西收到就好,答應朋友的事我會盡力而為

兄弟 把你的圖也發來看看阿? 先謝了!
