再做沙發

IC采用常用SG3525,電路非常簡潔,故障率極少.本電路因要求不高,未設穩壓和保護等功能,拖800W(指市電功率)負載電壓穩定在69V左右,輸出功率在150W左右,用兩只HER307采用全波形式,以提高管子利用率.后級濾波用兩只220UF/200V電解并聯.帶800W負載試機10分鐘,散熱片溫升在40度左右,在能接受范圍內.

漁兄
字寫得好,徒手作圖也漂亮,趕上99了

頂一個.

謝.....開始學習.

字如其人啊

圖紙有誤吧?好像1腳和2腳要對調一下.

漁公鳥,我不得不頂.

3525的10腳不接地嗎??

圖紙有誤,不能工作

漁公鳥師傅:次級匝數多少呢?2K的電阻都用了?

謝謝漁公鳥大師,此前級正是我想要的,我是在QQ(深度)上和你聊單線機的.

呵呵,哥們,一句話就看出你是一個只說理論不動手的人.我的高頻機就是用的這個圖,今年也發了幾百臺出去了吧,沒有哪一臺“不工作”的.這個電路花了我一個星期去簡化才得到現在的樣子,不信你去試就是了.

沒錯的,這樣非常好用,你試試就知道了.

頂下~!不知70V做什么用~?是不是做白金機的前級電源啊~!

我也不懂.再請教漁兄細說.

明白.漁兄請幫忙設計一個白jj...普通硅片.3*3*19cm.希望能大的功率的.做完這個就跟你買個高頻機玩了.別讓人家說落后了.謝了.

因這個前級直拖白金機后級時,有時有起不動現象(因為白金機初級內阻小,起動時相當于短路),我的那臺高壓白金機是采用前級常接電源(空載電流小,長時間工作損耗也不大),搞一個繼電器控制70V到白金后級,這樣就沒有起動困難問題.因為要不斷電長時間工作,我把初級定在5+5匝,次級30*2,搞的全波整流.未設穩壓,空載虛壓90來伏,帶載后在70伏左右.

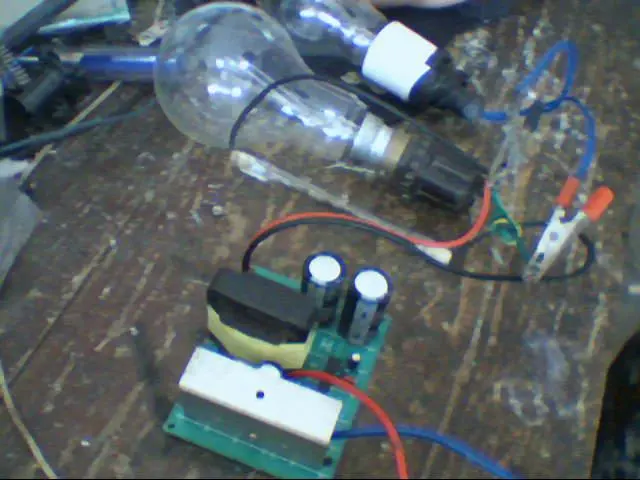

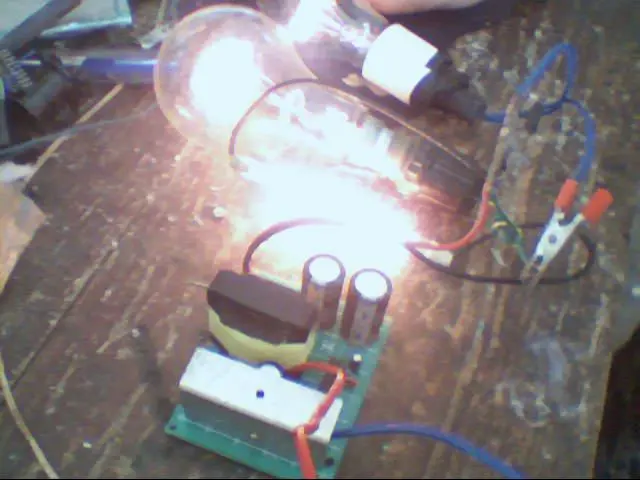

哪里有2K的電阻呀?呵呵.按我參數做出來,頻率在22K.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2913651245461465.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2913651245461476.jpg');}" onmousewheel="return imgzoom(this);">

我來幫漁工師傅回答一下吧.1和2腳是比較器的輸入端,一般要2腳電壓高于1腳,此時9腳輸出高電平,3525工作,反之,9腳輸出低電平,3525關斷;漁師傅的9腳強接高電平,3525是工作的,只是比較器失去作用,1.2腳怎么接都沒有任何影響.10腳是強制關斷端,外接超1V,3525停振,實際如果不用可以接地或空.

你要做大功率可能不應該找我,我一般只調到幾十瓦,不會去追求功率的.不知你有沒有在我群里,如果在的話,你應該明白他們做出好機了的都不是大功率機.你搞2.0以上線,初級在75-95之間差不多,次級用0.6左右線,沒有固定參數,水質好就多繞一點,水質差就少繞一點,一般在800——1200之間就能用了,少數地區要1800匝才能起魚,你酌情處理.白金機是很難一次成功的,耐心調試吧.

923968180..是否群號.

是的,我以為是面對行家,就不用給他這樣分析,呵呵.謝謝你的回答,給初哥們上了一堂課.

這是我QQ呢,哈哈.我的諧振魚機群加不了了,58573429群還能加幾人.

謝了.加不了

是的.單線機用也行,高壓雙線機也能用.采用高壓供電,白金機初級電流更小,觸點火花也就更小,效率要更高一些,比12V供電的更容調試成功.不過70V已經不是安全電壓,要注意安全問題.這是典型應用,以前上過圖的.做雙線的話最好做成自耦的,磁耦合加電耦合,那樣效率還要高一點500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2913651245461787.jpg');}" onmousewheel="return imgzoom(this);">

看來有些問題得解釋下,第一:我沒仔細看9腳,大意了,這事道歉.第二:你怎么知道我不動手??你不是圣人吧.第三:別整天初哥初哥的,人外有人天外有天.
解釋完畢,有表達不對的地方敬請指教.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441245493284.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441245493312.jpg');}" onmousewheel="return imgzoom(this);">工作室500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441245494142.jpg');}" onmousewheel="return imgzoom(this);">6年前為捕魚器做的全橋半控12A充電器

都用上高頻了還不如直接做個高頻機好了,這樣省力率功也能上的去~!效果好不好主要是看你怎么調節的,調整的好不管什么電路都能上魚｀!!

頂…

這個不一樣的,白金機30-50W都能起魚,高頻機不行吧?高頻機+白金機的混血機正在設計當中,成功后會上圖的.我的不是原來wuxianliang他們上過的那些思路哦!一旦成功,我估計可以把白金機淘汰掉.

呵呵,既然是沒看清,當然沒什么了,對不起,不當?shù)脑捳Z請見諒!
我說初哥,是指真正的初哥,并不是針對你說的,你“千里之行”我是知道的,我知道你不是初哥,這點你誤會了.人外有人的道理我當然知道,要不然我也不會在電源網發帖求助了.至于說我說你是不動手之說,是因為你一開口就否定我的圖,我當然有意見啦,呵呵.我的高頻機驅動部分基本就是這個圖(當然加上保護等就不是這樣子了),成品今年都出了好幾百了,居然有人說我的不能工作,你想一下是什么感覺?算了,都是誤會.
