你是哪家公司的,要什么樣的資料,詳講,這我們可是行家.

我是常平展勝公司,太感謝你了.

就是HDMI的制作方式,類似SOP了.
請問你是在什麼地方上班.

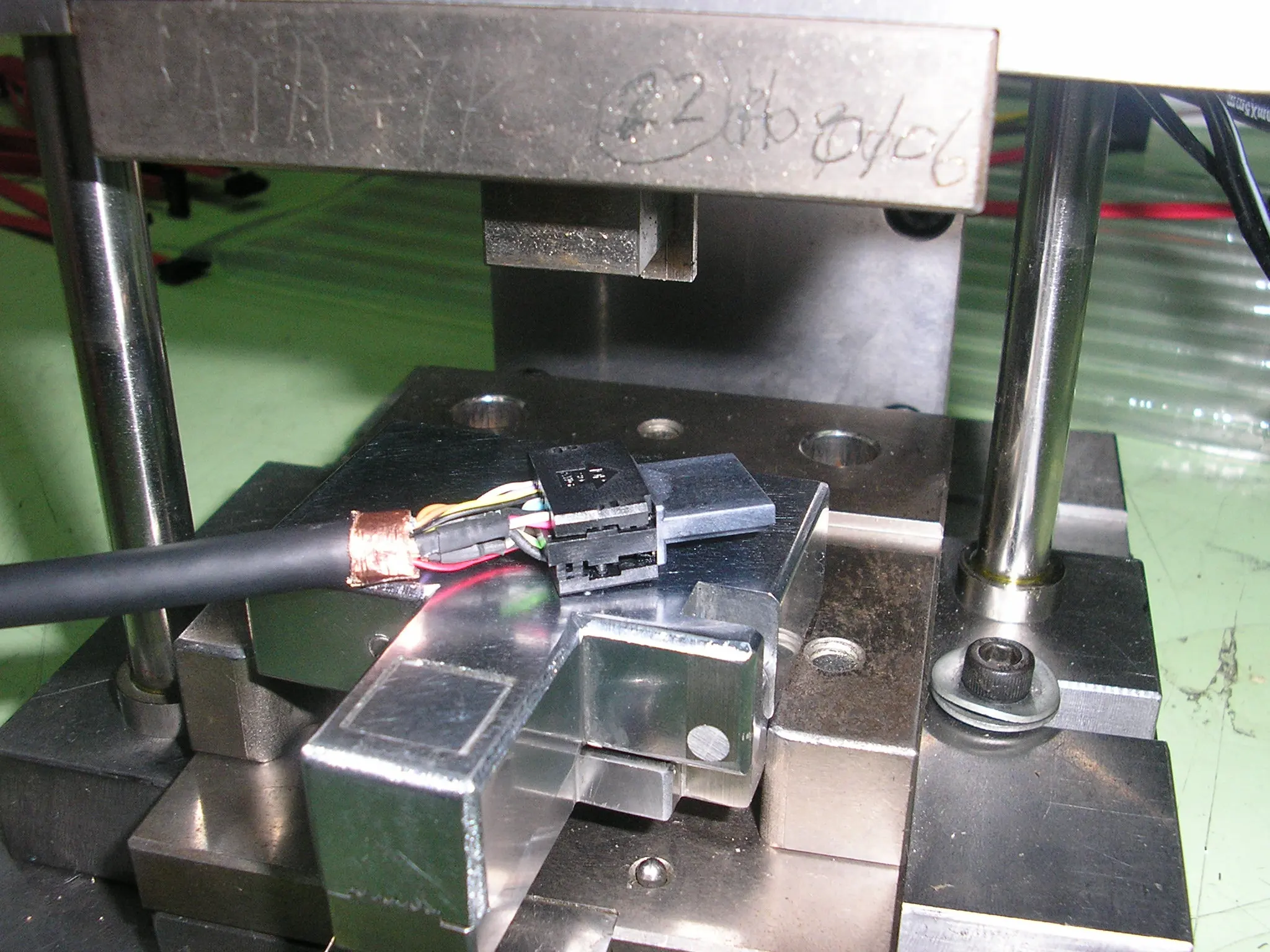

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124953896.jpg');}" onmousewheel="return imgzoom(this);">
HDMI依焊線或刺破有不同的加工方式,大致是跟其它的產品加工方法同,只是要注意理線的時候控制尺寸,以免高頻測試不能通過.

真是高手.我們是做焊線的準備走向鉚壓.請教一下;我們現在制作時高頻串音/衰減 NG.如何才能解決？還有鉚壓的１ＰＣ要多少工時？

ＴＨＡＮＫＳ！！?。。。?！

我在深圳,我有些建議給你

高頻測不能通過有很多原因:
分開為:

1, 線材部分,這就要選用好的線材供應商,并要求期提供相關的測試報告.
2, CONN部分,依HDMI規範作出相應的測試.
3, 下面就是你組裝的問題了,一般來說,HDMI的串音不能通過:主要是線材比較短,加工時線材外被剝得太長了(要控制在15MM以內),焊點太大或太尖了.
  我要開會了,有問題請盡提出,我搞定.

請問HDMI注塑成型是否要內模，成型條件是怎樣，需要注意哪些方面！

我們要加內模,一次壓10KG,二次壓25左右.應該不是很大.請問還有辦法嗎?

我今天試了2PCS,確實是不錯.那衰減呢？
你們用的是哪家的連接器？可不可以推薦給我．

頂！仁兄是哪家公司的。
我在東莞和深圳的電線電纜行業混了六年
有空多切磋

衰減出現NG要考慮的因素也是很多，小弟給以下經驗

1。衰減NG首先要考慮是高頻點還是低頻點NG，如果是高頻點NG80%是因?yàn)樾揪€絕緣有問題（較少出現）。如果是低頻點出現NG則是因?yàn)閷?dǎo)體異常造成。例如：導體規格超出下限，導體鍍層不夠光滑。

2。不知你測試的長度是多少，如果方便的話請把你測試的圖形上傳給我看看。

HDMI目前加工的方式很多，主要有以下幾種

1。成型內模包導電銅箔，再環焊。
2。裝馬口鐵
3。打熱熔膠（亂客戶才會同意這樣的做法）

1，和2各有好處和不好的地方，成型內模一般是PE，對保護焊點有好處但受益最大的是在高頻測試部份，會有幫助就像你說的串音不過問題。
但成本較高，且比較花人力。

2。裝馬口鐵如上內模一樣有保護焊點的好處（比不上內?？煽浚?，比較省時成本相對來講可以降一點點，但失去了上述內模后面的優點。

THANKS!!!
我有空發給你看看.
因?yàn)槲以诠静豢梢陨暇W(wǎng).

請專家們幫助我分析一下吧!!!!1125158689.xls

你們用的是軟體測試,測試軟體格式好像是惠盈的,軟體測試經常會出現讓人想不到的異常,我建議當你測試NG時再回頭測一下已經測試OK的對,注意治具接線松動的問題.更有必要用手動測試一下.

  從你5M樣品測試數據看這條線通過5M應該沒什么問題,主要是DELAY的問題,所以我想你應該著重考慮裸線的因素,建議你測試一下裸線,不知道你用哪家的線,如果是你們公司自產,建議你上制程控制好對絞時的張力.

   你這條線測試10M PASS很難,目前在這邊28AWG通過10M的比較成熟的只有聯穎.

  如果裸線通過,再聯絡吧

對線間的DELAY不過主要是四對線位置排列不當,或四對線總絞時張力不均勻,從你的特性阻抗和對線內DELAY看,不存在大的發泡不均及單根芯線之間存在較大的電性不平衡現象,應著手從總絞解決.

28AWG過10M的幾乎不可能,如果是絞錫銅導體更不行,在高頻下,錫的導電率比銅還差,在高頻下,導體會有集膚效應和鄰近效應,電信號幾乎只在導體表面,我們公司超過5M的都是用單根鍍銀銅做的,已達到25M,市場銷售很好,有近兩年了,沒有什么問題

頂??！，樓上的是哪家公司的，認識一下！

目前在深圳觀瀾,閣下在哪里,我的QQ:282559049

我們很近，我在石巖

我們已有在用聯穎的,不過有時候也會出現.感謝你的分析.希望多多聯系.我在常平.

哪位朋友有生產個RF產品.有些問題想請各位幫助一下?

說來聽聽

我們準備要生產:
1.此產品用在什么地方?
2.如何加工?
3.一天生產10000PCS要投入多少人員?
              謝謝!

此類產品多半用來射頻通信設備上
但請你提出具體的難點
建議貴公司請一個兼職，我推薦我自已，到常平很近。

發圖片的老兄,請問你的connector是在哪家買的,如果可以的話請告訴我啊,我一直在找呢.
patrick_terry@163.com

怎么沒人理我,其他有知道的大哥也請指點一下!

不好意思，好久沒上網了．我們用的是連捷的．

各位好,看見此信息比較高興.
因?yàn)槲覀兇蠹沂峭?

聯系方式: jasonzhb@126.com
msn: jasonzhb417@hotmail.com

需求什么信息？
我以前銷售RF的，知道一些知識！
