收下了 謝謝!

多謝了.

你這種垃圾就不要賣唱了

你這效果咋樣,能浮魚不??后級是倍壓輸出嗎?

不錯,數據準確,不裝錯準能成功

這圖不錯,頂起!!!!!!!!!

難得…

這圖的保護部分雖然只畫了一點點,但很精髓.過流過壓保護很好.真是不錯.

你是高手,你上個經典的大家學習學習!別總是吹!

頂,好圖  能發個全圖看看嗎?

期待你的下水結果

很早別人都發過這種可調脈寬的雙硅電路

易直通,極耗電,另外副硅易過壓損壞

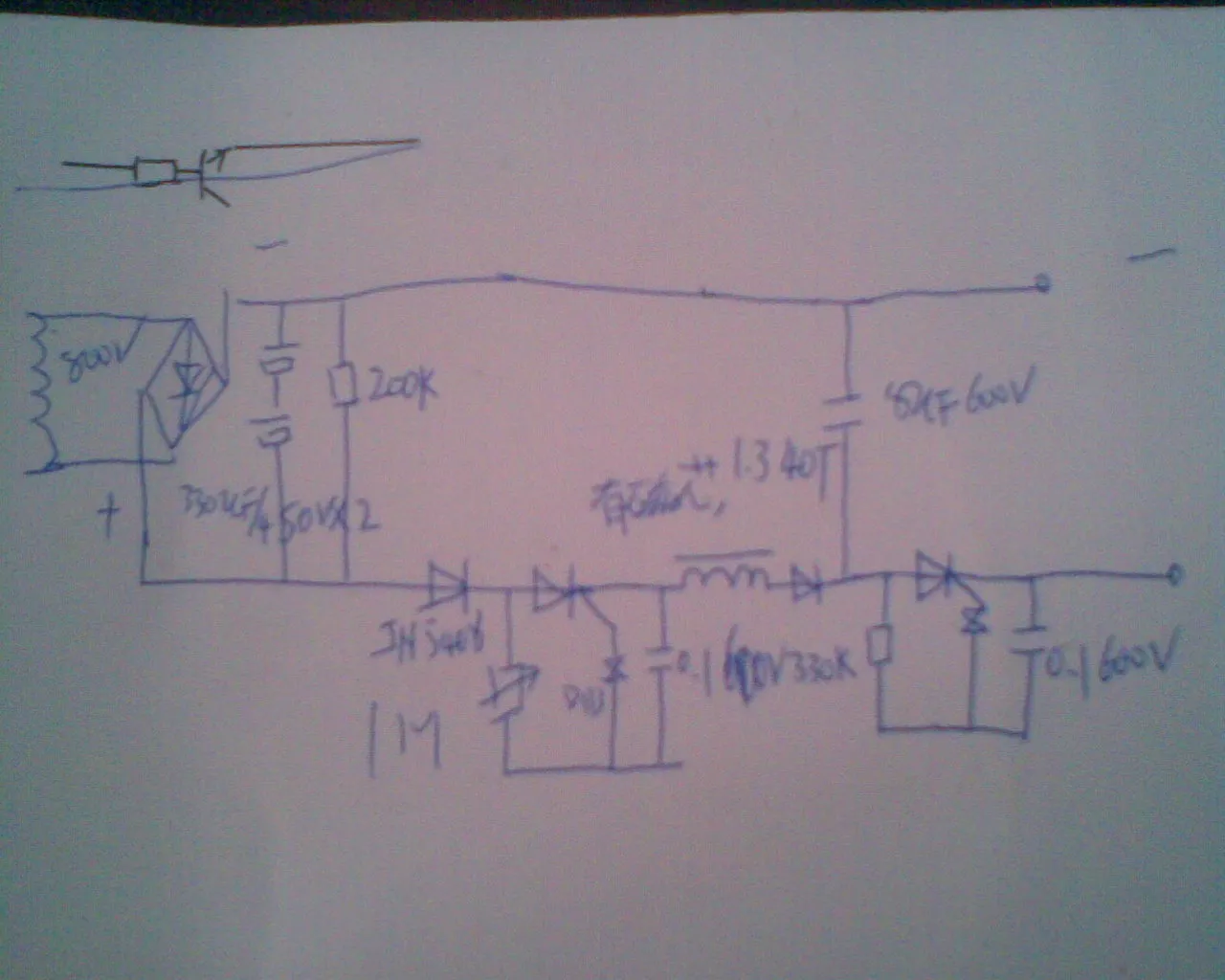

再請幫忙分析下此圖,是論壇的一個兄弟發的．500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3211021246268142.jpg');}" onmousewheel="return imgzoom(this);">
謝謝

串雙硅   我做過,感覺沒什么勁    可能我水平不好    哈哈

是的

難道這電路就這特點?別無它法了嗎?

多用幾個CBB電容,各自加開關切換

但要保證前級過載不炸機

低頻前級好了,呵呵

無聲勝有聲!

給樓主 頂頂!!! 好圖  謝了

這個圖用低頻前級做,效果超牛B.用高頻前級做,效果更牛B.
兩種前級用這個后級不同的是:由于這個后級容易直通,低頻前級扛得住,不容易壞,超級耗電.高頻前級扛不住,爆管.
用可控硅做的后級,我敢說沒有人能做出保證100%不直通的后級.
所以此圖效果不錯,主要是關斷令人頭痛.為什么這么說呢?我是這么認為的:我們這里有人用這圖做的JJ去電魚,效果很好,但容易壞,其實加防直通的保護就可以了,但是電魚的人不用開關,保護電路工作后就很麻煩,經常要將電瓶夾子取了再夾,有時剛電到大魚了就保護了,郁悶.可以說如果高頻前級用開關斷續工作加保護是絕對不會爆管,所以這圖要是這么用,我強烈推這個圖,做成功的試過就知道它的好.鄙人經驗之談,請高人仍磚頭~~~~~~~~

兄弟電器,聽到你這個高手說這個電路較好,我心動不已,好想,馬上做一個試試,但你又提到一個直通的問題也讓我頭皮發麻,直通燒了我不少管,主要是輸出脈沖電流過大時關斷電容太小關不斷可控硅造成前級過載,我有個想法看行不行,你可分析一下.1、關斷電路能自動適應負荷(這是最理想的方案),2、輸出串限流電阻(我現在的JJ全部加串限流電阻,功率沒有那么猛了,但直通較少了,即使直通一會兒也不怕.).3、在變壓器次級加串3.3-10UF的無極電容進行限流,此舉還有個好處是可以電源移相而保護前級,就好像是低頻自激機串電容容易起振原理一樣.4加限流檢測保護電流(此舉不太理想,頻繁關斷開通電路,容易在開機大電流沖擊時燒壞零件,).5限制MOS線路的隨負載增大而無限制加大輸出電流的壞毛病.本人最期望第1和3想法,請你分析支持一下,覺得我還加你為好友,希望能加你QQ聊聊.本人QQ305472710,謝謝

3.3-10UF你干脆不裝好

為什么不裝好呢?這個電容要自己斷開后級用燈來測試,根據你的管的功率來試驗出最佳電容值,大小要自己測,不一定非要3.3-10UF

或者用電容的過流過壓能力來測算合適電容值夜可以呀,畢竟電容是不吸收功率的,限流電阻是要吸收功率的,損耗大點

這個電容一定要高頻特性好點的才行

如果用自控式的搞法電魚,電路保護后很麻煩,(直通后鎖死,電路無輸出,要重新斷電源后再通電,負載重,直通機會也多).如果用開關間歇式的控制JJ電魚,直通的問題可以不用考慮了,隨便搞都不會壞.你所說的5個方案,我最中意的是第4種,第1種不是我不中意,是因?yàn)檎f(shuō)的太過于理想了,好象汽車能無人駕駛,遇障礙自己躲開一樣.只有想的到,沒有做的到的份了,呵呵.第3種方式我否定,豆芽兄說的自有道理的,我試過,行不通.也許你也有自己獨特的見解.

誰能分析一下工作過程

類似單硅調脈寬的電路.工作過程也差不多

單硅利用lc諧振轉移提供反壓關斷,這個硅關斷原理?
