請大家在一起談?wù)勲娫丛诋?huà)PCB板時,應該注意哪些重點,對EMI有好處的
請大家在一起談?wù)勲娫丛诋?huà)PCB板時,應該注意哪些重點,對EMI有好處的,比如說地線走線應該怎樣形成回路比較好,還有就是哪些地方的銅鉑盡量小,哪些地方的銅鉑需要加大點,請大家分享一下各自己的經驗.
全部回復(10)
正序查看
倒序查看
@dengyuan
這是一個簡單又復雜的問題,簡單是因?yàn)榇蠹叶贾篱_(kāi)關和整流環路的面積要盡可能小,復雜的是怎樣才能完全理解這個環路盡可能小.整個電源的結構,跟系統的配合,單點接地,都跟每個人的理解不同而效果不一樣.
是啊,這是一個簡單而又復雜的問題.
通常我們會將具有高頻回路的環路要畫得越小越好.減小射頻干擾.
同時地線回路的走法也非常重要.通常開關電源的頻率就幾百K以下,要注意單點接地.
通常我們會將具有高頻回路的環路要畫得越小越好.減小射頻干擾.
同時地線回路的走法也非常重要.通常開關電源的頻率就幾百K以下,要注意單點接地.
0
回復
@sunjoy
是啊,這是一個簡單而又復雜的問題.通常我們會將具有高頻回路的環路要畫得越小越好.減小射頻干擾.同時地線回路的走法也非常重要.通常開關電源的頻率就幾百K以下,要注意單點接地.
對于小功率反激電源,要注意幾點(對策EMI)
1.AC端銅箔不要太寬,盡量不要交叉.
2.Y電容盡量離高壓電容近一點,與PWM IC 信號地要分開走.
3.高壓電容+、到MOS D極 銅箔距離不要太遠.
4.
1.AC端銅箔不要太寬,盡量不要交叉.
2.Y電容盡量離高壓電容近一點,與PWM IC 信號地要分開走.
3.高壓電容+、到MOS D極 銅箔距離不要太遠.
4.
0
回復

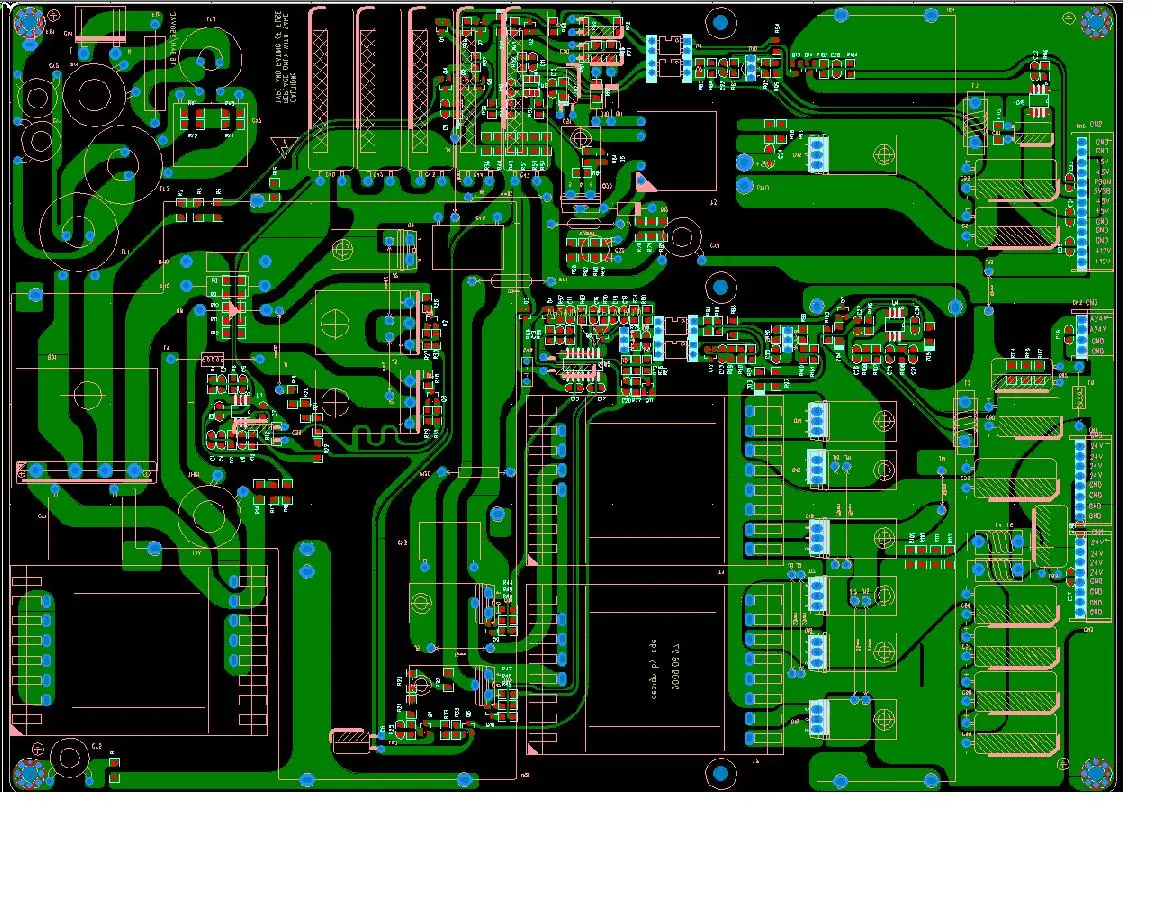

看看我的設計
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/318621246321447.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@dengyuan
看看我的設計[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/318621246321447.jpg');}"onmousewheel="returnimgzoom(this);">
其實對於電源來說,EMI是一個很複雜的問題,很多時候?qū)嵲跊](méi)有辦法,我們只有犧牲效率來?yè)Q取EMI的結果.
