要求:高精度、小體積、小質量

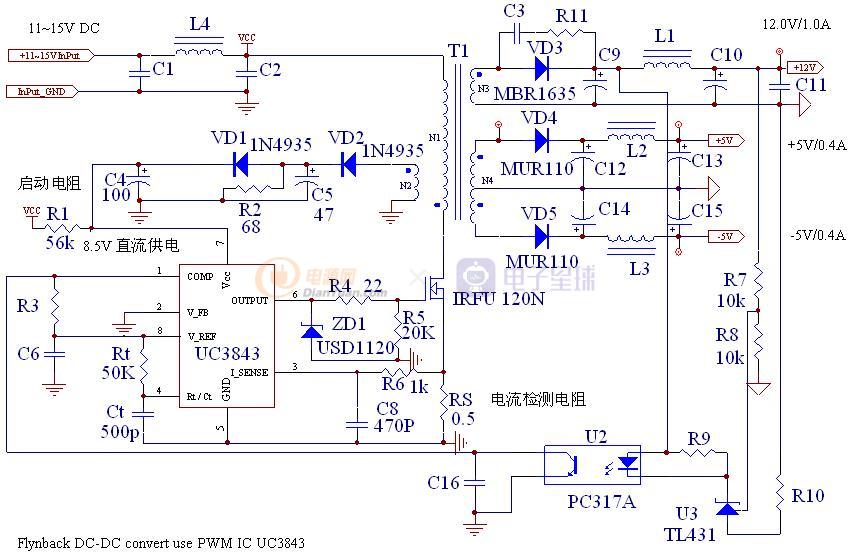

輸入+11~15V
共3路輸出:+12V/1A,供高精度傳感器,電壓誤差<2mv;
+5V/0.5A, -5V/0.5A,供電微處理器和傳感器,希望紋波盡量小,電路可靠性好;
特點:電路中將將3843的2腳接地,故放大器輸入誤差總是固定的,通過三端穩壓和線性光耦改變uc3843誤差放大器的增益(1腳)來實現穩壓,可將光耦的光電三極管視為一可變電阻,它的變化反應了主輸出電壓+12voutput的變化,調節誤差放大器的增益而不是調節誤差放大器的輸入來改變誤差放大器的輸出,從而改變開關信號占空比,實現電壓反饋.參考文獻說此電路穩壓效果最好.關于此反饋電路更詳細的說明為附錄文獻中3842的第4種用法.
參考文獻在附錄中.
問題:
(1)本人是業余的,看了不少書,但水平低,請不嗇指出錯誤、改進方法,如有其他更合適的方案也請指教.
(2)希望將輸出電壓紋波、電流紋波降到最小,可進行那些改進呢?是否無論如何改進,UC3843搭的單端反激式DC-DC的輸出紋波也不會比單端正激式DC-DC輸出紋波小?
(3)參考文獻沒有給出電壓反饋部分的器件參數計算方法,R3?R9?R10?C6?C16?,請大家出出主意.
(4)電路只將+12V主輸出電壓進行了反饋,希望將另兩路也進行反饋.如何操作?
(5)為了減小紋波,在+12V輸出上已經有LC濾波的基礎上再增加線性調節電源是否有利于進一步減小輸出電壓、電流紋波?
(6)想采用扁平式(平面、印刷電路板)變壓器以縮小電源體積,提高產品一致性、高集成化程度.對于三路輸出,副邊匝數比約為2.4:1:1選擇哪類扁平式變壓器比較合適呢?,因?yàn)槭切∨可a(chǎn),不想自己繞線圈.輸出濾波中的電感也想采用片式的.
(7)主輸出電容C9\C12\C14選用鉭電容還是貼片陶瓷電容更合適?
