用PIC驅動moc3061+雙項可控硅設計一個電路,移相怎么也實現不了,我將3061改為3041,有一種3041批號是918Q就可以實現,但是換一種1206Q的就又不行了,這到底是什么原因呀?
高手請指教呀.
moc3061,移相出現的怪問題????????
全部回復(4)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125652512.jpg');}" onmousewheel="return imgzoom(this);">

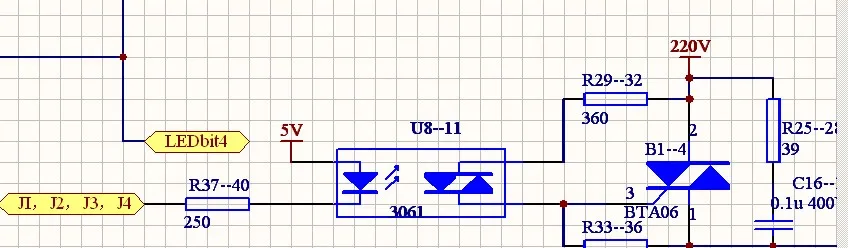

這是他的電路圖,PIC低電平3061導通.
0
回復
1125652798.pdf
MOC3041的技術資料
MOC3041的技術資料
0
回復
1125652846.pdf
MOC3061的技術資料
MOC3061的技術資料
0
回復
