我需要這樣的板,請問是調頻調功嗎?請把板的資料發我信箱ZYSC1970@126.com

sc1970 稱號:技工  積分: 71分 發帖: 14帖 第2帖
資料已發,請查收.

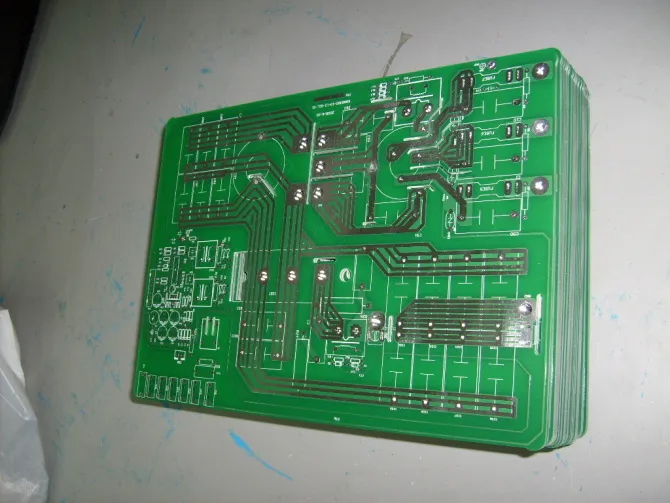

今天再發一張10-15KW的PCB板照片,同樣是恒功率輸出.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2914611247971950.jpg');}" onmousewheel="return imgzoom(this);">

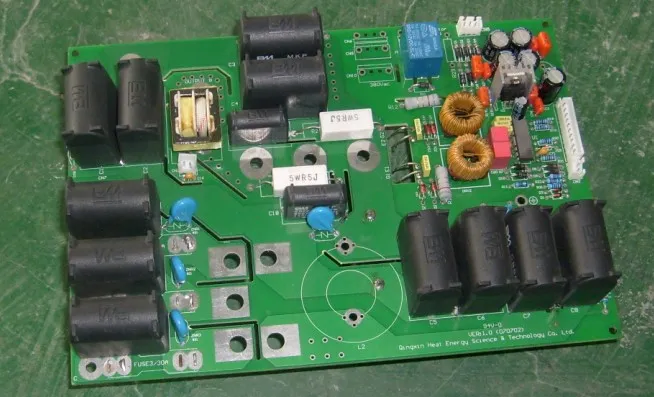

380V5KW恒功率半橋控制板
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2914611248141242.jpg');}" onmousewheel="return imgzoom(this);">

您好,我處正準備做塑機節能改造,把您產品的規格,數據,報價等詳細資料發給我一份,我的郵箱是lzhui2010@163.com謝謝,愿我們合作成功!

11111

郵件已發,請查收.

兄弟!抄板這個詞語請不要隨意使用,我公司研發和生產的2KW-100KW的控制板和各種機型的軟件完全是本公司原版創作,機器完全是恒功率輸出,任何人有任何疑問請直接聯系,電話:136 52444651(馬先生)QQ:1035081376 我兩年多以前就開始專門搞電磁加熱節能安裝工程這一塊,剛開始什么都不懂(但本人在部隊一直從事電源專業十幾年,對電有一種特有的感覺,部隊的工程遠比加熱工程復雜),漸漸入門電磁加熱節能工程領域,慢慢積累經驗,安裝工程的變化也復雜多變,沒有一個固定的公式,安裝要靠積累經驗和一定的專業知識,不是所有的塑料機都可以改造,否則要吃苦頭. 本人接觸的塑料機無數,花了很多時間和精力,也積累了不少相關經驗,也用了不少的控制板,目前,市場上穩定的控制板很少,能做到恒功率的就更少了,恒功率的機器在安裝中會減少很多麻煩,不用去考慮功率不足、反復調整功率等問題.本人深信這一行的前景非常光明,最終與現在公司達成合作協議,目前本公司的控制板性能穩定,功率恒定,保護功能齊全,完全是本公司自主研發,原版創作.歡迎各界人士參與討論,隨時可以聯系.

半橋電路最好不要做怛功.當電壓高時為了補救怛功.但I(xiàn)GBT工作狀態不好.嚴重者為燒IGBT模塊.像沈工那樣搞法應該是最理想的.

圖中15KW用半橋1塊模塊做,假定在最佳狀態時熱效率95%,有近700瓦的功率轉化為熱量消耗在模塊上,模塊太熱了吧.還要衡功率,更可怕了.
試過15KW全橋,熱效率97%,二塊大封裝的模塊,在理想的ZVS、ZCS工作狀態下才能使人放心.調頻調功時還要作一些處理,否則散熱器有點熱.
半橋用一塊模塊已是很不安全了,還要做衡功率,當電壓低10%達額定功率,當電壓高10%,相當于電壓提高了20%,要衡功率勢必頻偏很多,模塊會過熱而損壞.
若用跳頻法會帶來噪音和電磁兼容性難以過關.

圖中低頻端和橋臂中各有一個電流互感器,低頻端的是用于衡功率的吧,橋臂中的是用于相位檢測或過流保護的吧,管子上下直通保護沒有看到,輸出能直接短路嗎?

您好!可否發一份你們產品的詳細資料及報價單給我,我的郵

箱:higgertech@163.com ,謝謝!

我們的半橋恒功率已經不存在這些問題,是曾經燒了無數模塊,不斷總結經驗,練就了今天穩定的半橋恒功率控制器,不但工作穩定,而且機器完全工作在最佳狀態.

郵件已發,請查收,
可以直接交流,
才能了解得更詳細.

你是燒了很多模塊才得到一點經驗,別人是上了大批量的產品,一塊模塊也沒損環就從理論和實踐上否定了恒功率的不可取.
若是半橋15KW,在電源電壓負10%,342V時達到15KW,電源電壓正10%,418V時仍為15KW,模塊損耗大得可怕,可以放心使用嗎?
完全沒有必要恒功率,根據實際用途可以采用間隙加熱或自動溫控的辦法等等.

**此帖已被管理員刪除**

**此帖已被管理員刪除**

有恒功率功能并不是好事,無韁兄及XIEKUI的觀點本人完全支持.
半橋串聯諧振有恒功率,要始終保持最佳工作狀態就是始終在ZVS\ZCS的工作狀態下要保持恒功率,唯一的辦法是用跳頻法.但是跳頻法也受到限止,下限頻率不得低于15K,上限頻率又受到模塊的限止,電路又很復雜.有這種做法的必要嗎?
我們一塊控制驅動電路板由八塊中規模集成電路和一塊28腳的PIC單片機組成,是所見到的控制電路板中最復雜的也是保護功能最完善的,幾乎包括了所有可能產生的故障或違規操作時可能發生的問題時對IGBT的保護,因而從試制到大批量生產,到多少年來的用戶使用,沒有發生功率模塊及其它電子元器件損壞的故障(調功操作部分一般3年左右出一次故障,主要是每天幾十次的操作造成自然損壞).
所見到電路板上只有一到二塊集成電路,又有多少保護功能呢?

我們的爐子從2002年研發生產到現在,使終不加恒功率這個功能.經過幾年的實際使用,已經證明了當初不做恒功率是正確的選擇.

您好!可否發一份你們產品的詳細資料及報價單給我,我的郵箱:higgertech@163.com ,謝謝!

你是哪家的?

安富利還是晶川的?

您好!可否發一份你們產品的詳細資料及報價單給我,我的郵

箱:vector203@163.com ,謝謝!

京胡小黑哥:
    報價單已發,請查收.

謝謝各位朋友的關注
最近一直忙于工程,沒有時間上網,我們的電磁感應加熱設備也許與各位朋友的有一些不同,我們公司一直都是做恒功率的,目前運行得非常穩定,我們前面付出的代價是值得的.搞開發,如果只停留在理論的基礎上,那么產品要提升一個檔次是非常難的,只有不斷的實踐,總結,再實踐,再到理論,有時還要突破理論,創新思路,才能領先一步.
下面是一款5KW-50KW的信號控制板,是本公司獨立開發,自己生產,軟件自己編寫,獨一無二的.各個功率段程序不同,功率器件不同.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2914611251382021.jpg');}" onmousewheel="return imgzoom(this);">

是不錯的東西,有機會共同討論

你好!
有意向合作!可否發資料給我?
郵箱:chenxiong2009-001@163.com
QQ: 752327140

謝謝!歡迎大家共同探討恒功率機器的應用領域,聯系電話:13652444651(馬工). 聯系QQ:1035081376.

等待發貨的大功率電磁感應加熱主機,調試中.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2914611253327389.jpg');}" onmousewheel="return imgzoom(this);">

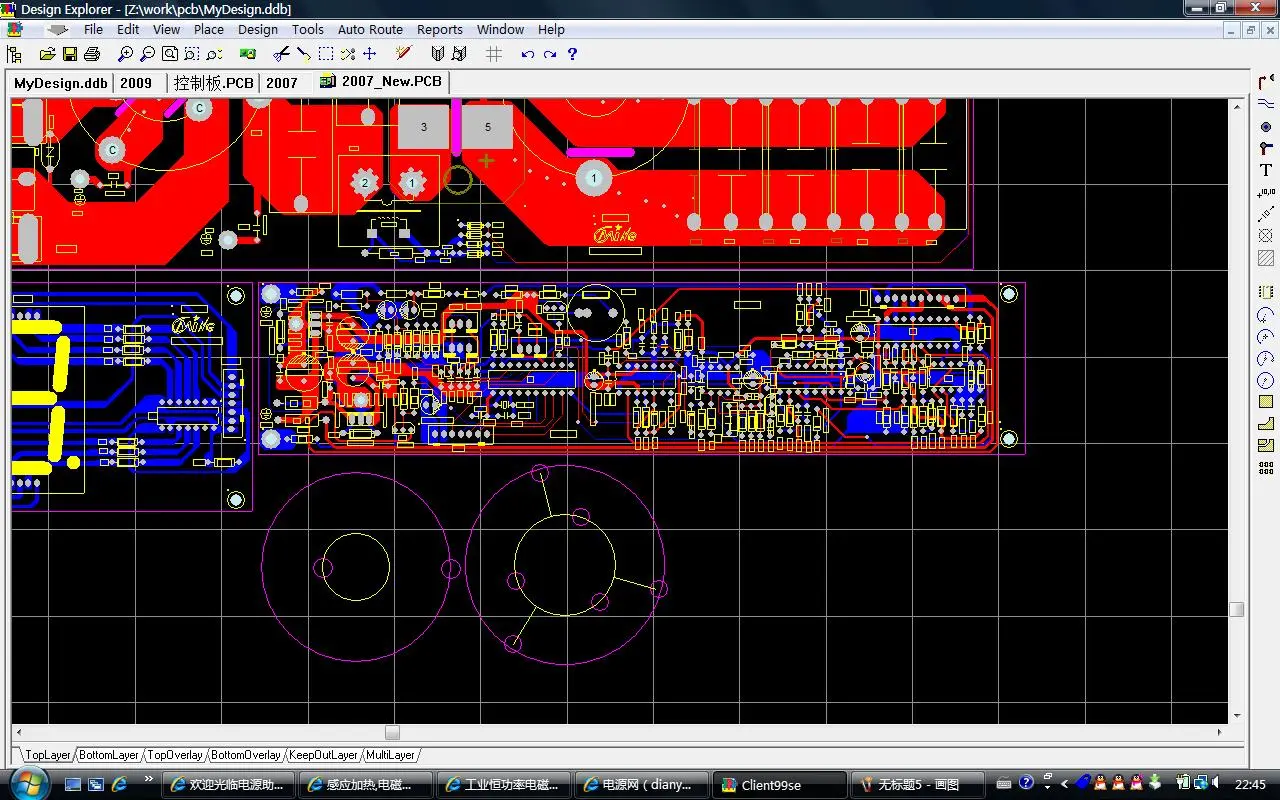

老兄,你不要說是原創好不好,要不要我發一個我2007年時作的原PCB圖,你那電路保護好不好,還不好說,具體的我就不祥說了,還是大家對照一下吧,最怕的是別反這個行業搞砸了,行吧,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3256031253890008.jpg');}" onmousewheel="return imgzoom(this);">

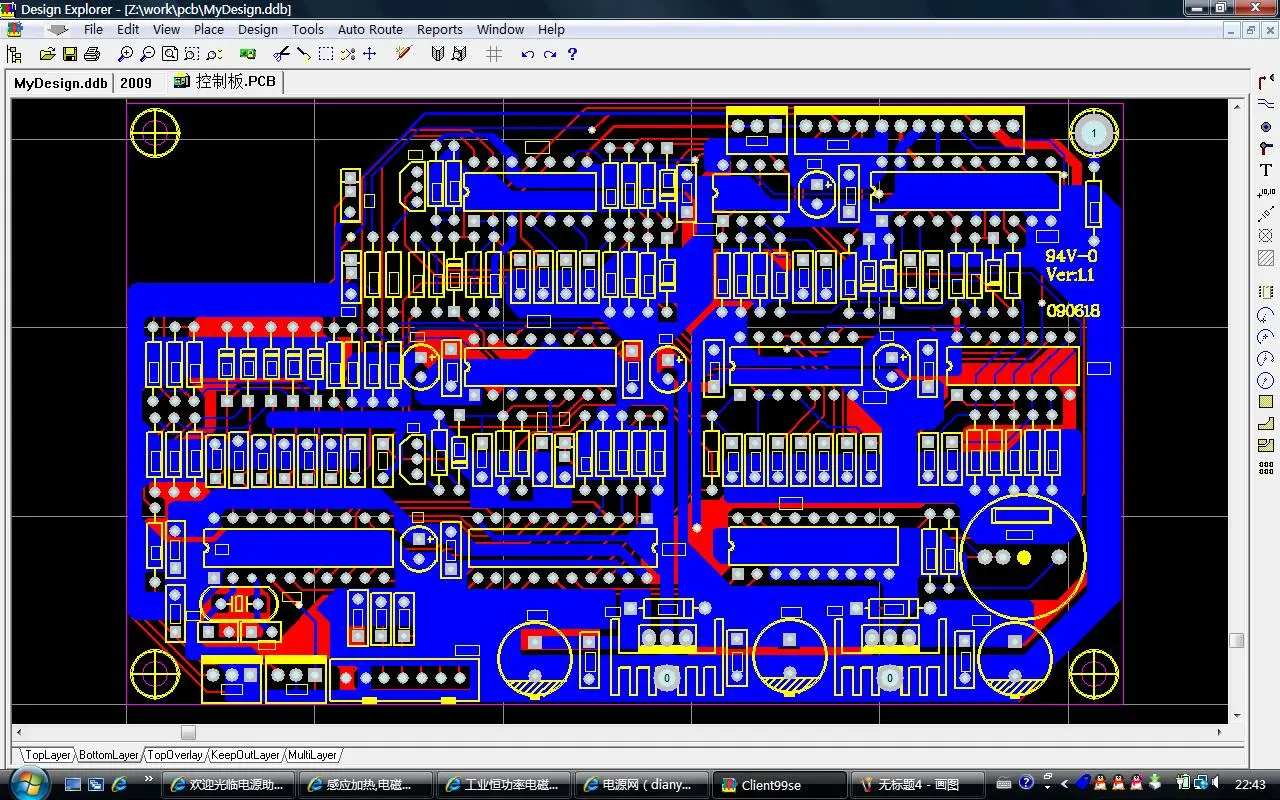

下面這個是08年到現在一直用的,IGBT想燒掉都難的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3256031253890048.jpg');}" onmousewheel="return imgzoom(this);">

高,實在高,真正的原創出來了,呵呵!支持你yozcen1 !把你的資料發給我看看行嗎?
QQ112008591,有機會交流一下,可能我這也有你想要的資料哦.
