要大家分析什么呀,不同階段測出來的電流,功率..波峰與工作頻率呀,把電路圖曬出來分析分析哈..

這位大哥
不同電壓測試的數據都有呀
電路原理圖正在畫
我用HB-6A測試的
你作過這種一帶四個的EB嗎

不把電路圖曬出來....分析咱分析.....

是用6561+推挽電路嗎?,推挽電路的變壓器磁芯用多大?

樓主朋友,你的儀器很多人沒用過看不明白,你還是把原理圖放出來,測試參數放出來,大家才容易幫忙啊,這樣你好,他好,才是大家好.

呵呵,我做好幾年了,單電壓和寬電壓兩系列,相信很多人都在做.

頂....等原理圖...

ee35

電路圖是手工畫的
還沒有畫到電腦里
等下掃描上傳
謝謝各位大哥的關注

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1172431248061729.jpg');}" onmousewheel="return imgzoom(this);">

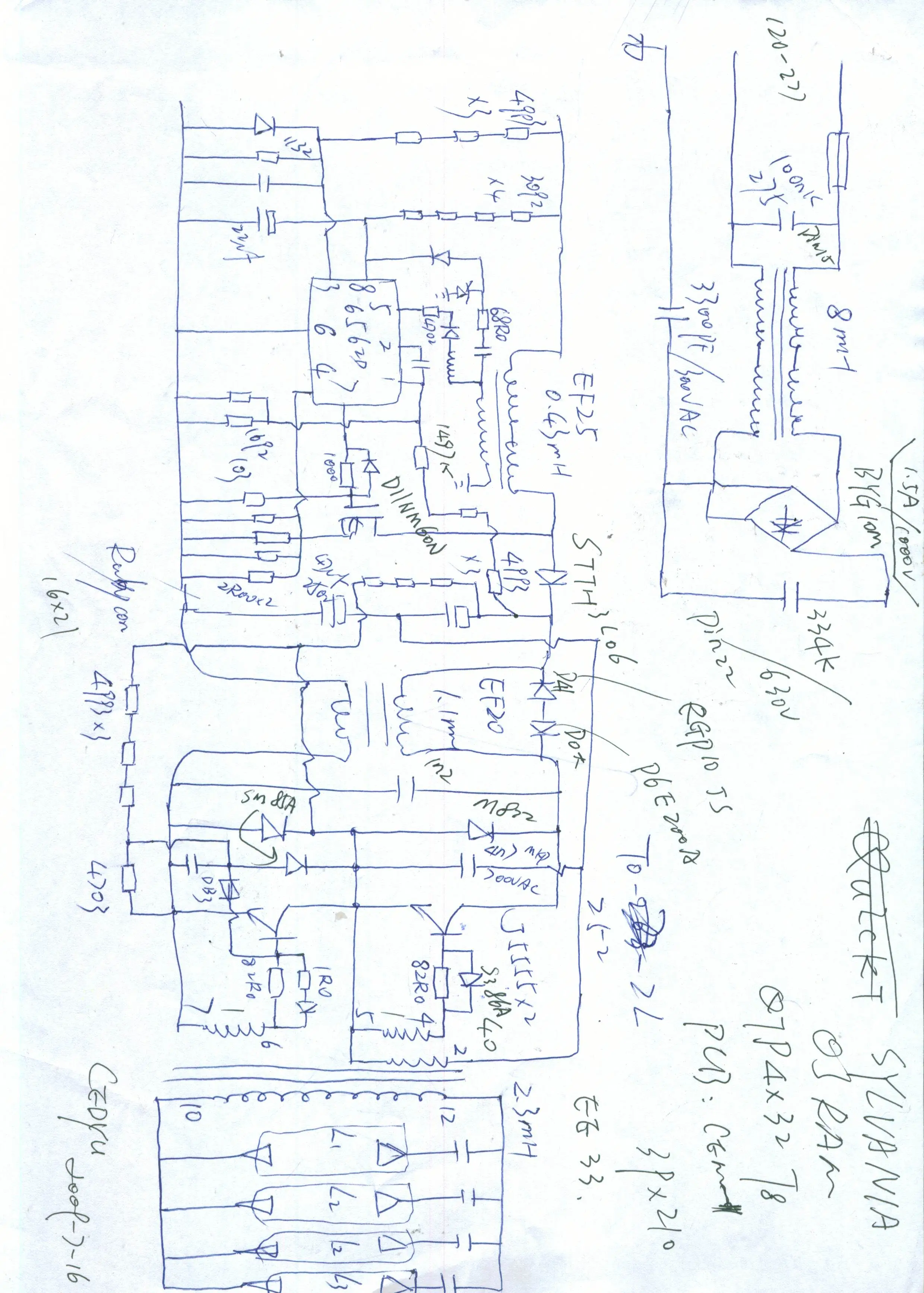

這是手工畫的
請各位高手分析

典型的電流饋電半橋電路!

J5555三極管是意法的嗎?耐壓要好高哦...

是呀 1172431248081924.pdf
你有作過這種電路嗎
后級的變壓器怎么設計

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1172431248082162.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1172431248082177.jpg');}" onmousewheel="return imgzoom(this);">

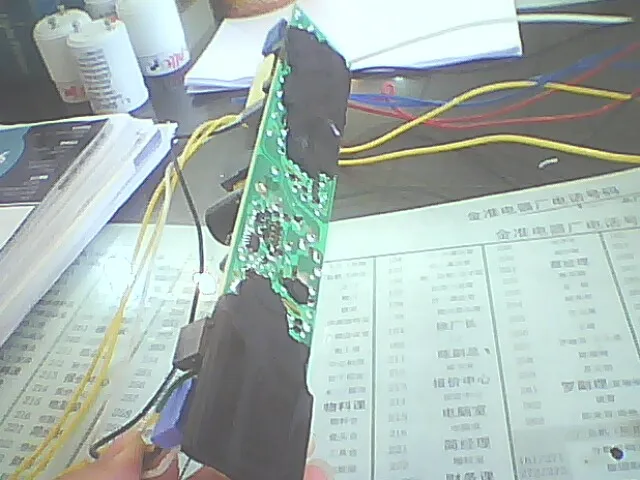

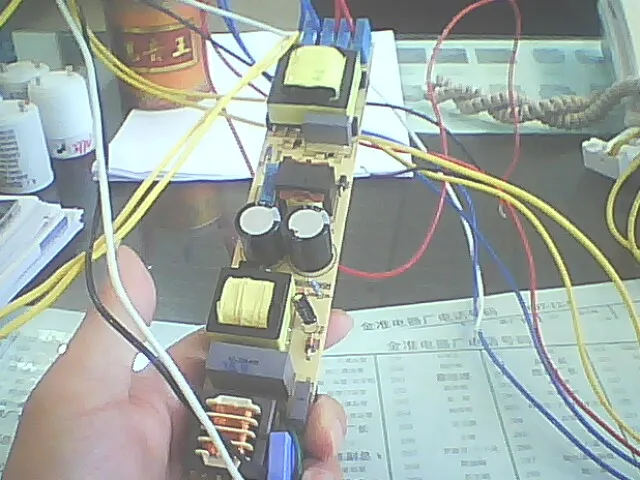

板的圖片

以前做過,原理圖有了,樣品也有了,你說怎樣設計呢...呵呵

呵呵,有樣都找不到方案.

有樣品還問后級的變壓器怎么設計,你太搞笑了．

呵呵
如果是作一拖四的沒問題
作其他的就不好搞呀
有樣品只是抄襲而已呀

不是抄襲.靈活變通.

大家都在使用這個電路,關鍵在于調試,談不上抄襲．

要作一帶二個就好搞了

不是推挽的吧,是半橋的,三極管耐壓不高,輸出電感有參數嗎??

呵呵
樣品都有了
你說有沒有參數
是推挽的或
還有一拖二的
和PHILIPS的

遺憾!推挽與半橋都沒分清,怎么去變成自己的產品?

看了半天不知道你要什么!

用j5555帶四個32瓦的燈會功率不夠吧

呵呵
可以呀

啟動電容是102/700的mkp84嗎,不知你主變壓器匝數比多少? 80:210? 從你的測試數據看應該是T8 28瓦吧

T8 32W*4

我有現成的方案.
