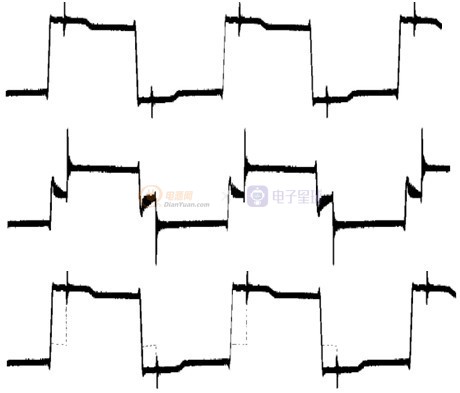

你好朋友 你的第一個波形是因為輕載時次級續流電感電流不連續導致變壓器勵磁電流反激使勵磁能量返回電源造成的 這時開關管應該工作在ZVS狀態 第二幅圖像出現的中間平臺并不是占空比丟失 是兩只管子都關斷的結果 變壓器被次級續流電感短路 兩短電壓為零 MOS管中點電壓回到半個電源電壓所致

你好朋友 你的第一個波形是因為輕載時次級續流電感電流不連續導致變壓器勵磁電流反激使勵磁能量返回電源造成的 這時開關管應該工作在ZVS狀態 第二幅圖像出現的中間平臺并不是占空比丟失 是兩只管子都關斷的結果 變壓器被次級續流電感短路 兩短電壓為零 MOS管中點電壓回到半個電源電壓所致

請問大哥,這種情況危害很大吧,應該怎么解決?小弟所涉獵的東西不多,還請各位有經驗的大哥指點~

如果加載不出現第二種波形,那才是不正常啦!

可能是我沒說清楚,我用的移相控制全橋,以上波形都是電路沒有達到正常工作電壓的波形,主要是現象不對,所以輸入端用調壓器加低電壓來分析這個波形.輕載的時候,逐漸加大輸入電壓,達到正常輸出電壓的時候,再進一步增大電壓,第一個波形的占空比會逐漸減小(像第二個波形),達到穩壓的目的.但是重載的時候不對,一開始很低的電壓就出現第二個波形,再增大電壓,占空比不變,直到達到正常輸出電壓,進入移相控制.

調試時出現這種波形是正常的,輕載時占空比幾乎不丟失即第一波形,重載時由于有諧振電感存在,有占空比丟失所以出現了第二波形,第三波形像是震蕩,如果出現在穩壓后或即將穩壓時,應該和環路控制有關系.

謝謝賜教,第三個波形是我為了說明變化部分而畫的.請問對于占空比丟失,有什么好的解決方法嗎?至少要盡量減少丟失的占空比.

占空比丟失本身是沒有是沒有壞處的,只是它會減小你的最大占空比.可以通過減小諧振電感的電感量來降低占空比損失.

恩,謝謝~諧振電感太小的話就不容易實現ZVS,果然要實現ZVS還是要付出一定代價的

恩,謝謝~諧振電感太小的話就不容易實現ZVS,果然要實現ZVS還是要付出一定代價的
