深圳市深卓越電子科技有限公司
地址:深圳市南山區沙河路金三角大廈629室
聯系人:古小姐  電話:0755-86091963/13249827170
QQ :446230017  貿易通:vmxnl

晶片特性 NU501
l      15mA~40mA 單 / 雙 / 三 通道定電流驅動器
l      固定電流設計,不需要外加電阻設定電流
l      寬廣電源設計 , 不需另外提供電源
l      3 支 ( 單通道 ) /5 支 ( 雙通道 ) /8 支 ( 三通道 ) 封裝腳位
l      電源電壓範圍 1.6V ~ 12V
l      輸出承受電壓範圍 0.4V ~ 17V
l      VDD 腳可做 PWM 調光
l      電位爬升時間 / 電位下降時間 2uS/2uS
l      工作溫度 -40 ℃ ~ 120 ℃
l      高電壓應用時晶片可串接使用 *
( 單通道型態可串接 )
l      通道與通道間輸出電流差異低於 ± 5%
l      負載調變率 1%/V
l      無鉛環保封裝
* 已有專利
產品說明
NU501 系列是一簡單的定電流元件 , 非常容易使用在各種 LED 照明產品 . 其具有絕佳的負載與電源調變 率和極小輸出電流誤差 , NU501 系列能使 LED 的電流非常穩定 , 甚至在大面積的光源上 , 電源及負載波動範圍大時都能讓 LED 亮度均勻一致 , 並增長 LED 使用壽命.
除了支援寬廣電源範圍外 , NU501 的 VDD 腳可以充當輸出致能 (OE) 功能使用 , 可配合數位 PWM 控制線路 , 達到更精準的灰階電流調整應用.
當 VDD and Vp 腳短接在一起時 , NU501 極小工作電壓的特性能當做一個二極管 current regulative diode (CRD) 來使用 . 這個功能使 NU501 在應用上非常容易 . 就像一顆二極管一樣 , 當這二極管應用在一串 LED 時 , 即能使電流恆定.
在高壓電源和低 LED 負載電壓的應用場合 , 多個 NU501 能夠串接使用來分?jǐn)偠囵N的電壓 . 這獨特過高電壓的分?jǐn)偧夹g(shù) , 非常適合在更寬廣電源電壓範圍的應用 , 而此特性是其他廠家的晶片所沒有的. 產品應用
l      一般 LED 照明
l      LCD 背光
l      LED 手電筒
l       RGB 裝飾燈


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3282441249546636.jpg');}" onmousewheel="return imgzoom(this);">





產品簡介:
本公司可根據客戶要求提供各種相應的LED節能燈、驅動模塊.
芯瑞科技不斷開發并向客戶提供具有競爭力的最領先的IC芯片以支持客戶面對挑戰.客戶分布于各個領域,如光電應用,照明,背光技術(backlight),高壓,AC/DC轉換,背光技術衍生應用以及其他電源管理等.為亞洲數不多可以高壓制成的公司之一.

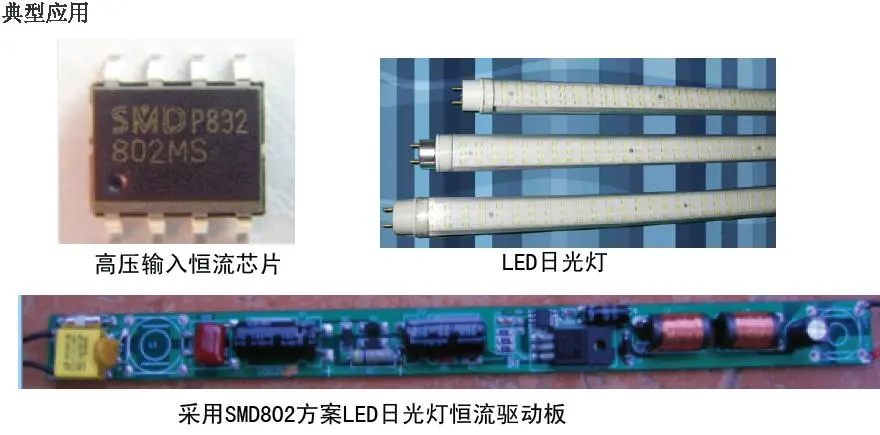

  LED日光燈驅動IC---SMD802

  SMD802一款高效的PWM LED恒流驅動應用設計使用IC,輸入電壓可以市電直接整流濾波供電,最高450V DC;高達300KHz的可編程設定頻率驅動外部高壓MOSFET;外部取樣電阻設置負載電流從10mA到1A;它也可以提供低頻灰度PWM調光功能,建議設計200Hz-1KHz.

  SMD802是一個低成本的可降壓、升壓、升降壓的控制芯片,特別適合設計驅動多串LED或LED陣列.該芯片既適用于全球通用的AC交流輸入,也適用于8-450V的直流輸入.交流輸入時,為提高功率因素,可以引用目前節能燈線路,在輸入功率小于25W,可很容易的在線路中加入無源功率因素校正電路得以實現.

  SMD802可驅動上百個高亮度的LED串聯或數串高亮度的LED,這些LED能被設計成一串或串并聯結合的方式,它通過調節恒流值可確保LED亮度和光譜并延壽命.它的特色是使能腳PWM_D可采用脈寬調制(PWM)的方法調節LED亮度,同時兼作使能端,該端懸空時芯片無輸出控制.它也可通過LD端線性調壓的方式連續調節LED的輸出電流從而控制亮度(也叫線性調光).

  SMD802可控制包括隔離/非隔離、連續/非連續等類所有的轉換器.當GATE端輸出高電平驅動外部的功率MOSFET時,LED驅動器將儲存到電感或變壓器原邊電感的輸入能量,依賴不同的轉換器類型,可能儲能和將部分能量直接傳給LED串,當功率MOSFET關斷時,儲存在磁性元件上的能量轉換為LED串的驅動電流.(工作在Flybac模式).提供SO8和DIP8兩種封裝形式.

  直接替代HV9910,也是全球唯一可以直接替換的IC,目前還沒有發現不能替代情況出現.

  另外SMD735可替代AMC7150、OLP8120、QX9920;SMD802可替代HV9910、QX9910等.已經做出的模塊樣板有MR16,GU10,E27和T8等.產品有:AC-DC轉換IC、DC-DC轉換IC、電源管理IC系列.

  我們本著卓越的產品質量,誠信快捷的服務,靈活的合作方式以及互惠互利為原則深受廣大客戶的歡迎.
  型號如下:
  SMD910/SMD911/SMD912/SMD913/SMD801/SMD802/SMD2576/SMD2596/SMD34063
  SMD733/SMD735/SMD736/SMD1117/SMD317/SMD3526/SMD431/SMD653/SMD78L05
  SMD802 完全取代Supertex-HV9910,也是全球唯一可以直接替換的IC,電流穩定, 已有客戶在用,目前已經量產.我們可提供樣片測試..AC85-265V全電壓輸入,外掛PWM調光功能,控制信號在0~100的占空比進行調光,更多了過溫保護功能,大幅降低諧波干擾,溫降約攝氏30度,目前LED日光燈普遍采用.另可DC電流輸入,適合用于汽車上Buck-Boost線路設計(尾燈,煞車燈),SMD802目前可以做到20W,有帶300顆0.06W的LED.目前還沒有發現不能替代情況出現,市場反應良好.

  商標:芯瑞
  產品價格:優
歡迎來電!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3282441249546665.jpg');}" onmousewheel="return imgzoom(this);">


MR16專用LED驅動電路PT4115
PT4115是一款連續電感電流導通模式的降壓恒流源,適合綠色照明LED燈的驅動電路.它具有較寬的直流8V到30V輸入電壓范圍,擊穿電壓>45V,輸出200~1200mA恒定直流,可滿足驅動點亮1~7顆串聯的大功率LED或N顆串并聯的小功率LED,驅動恒流大小可按應用方案設定. PT4115采用頻率抖動技術有效地改善EMI;采用從滿量程向下到零的PWM調光;安全可靠;調光比可達5000:1;采用SOT89-5的封裝;芯片的管芯(Die)可通過直接連通到封裝外的金屬板(Exposed PAD)散熱;導熱十分有效.PT4115內部設置了過溫保護功能(TSD),以保證系統穩定可靠的工作.當IC芯片溫度超出160℃,IC即會進入TSD保護狀態并停止電流輸出,而當溫度低于140℃時,IC即會重新恢復至工作狀態.PT4115可利用模擬調光的原理以及溫度對LED電流的負反饋實現LED燈具動態溫度控制,只要在調光端(DIM)加一熱敏電阻或PN結即可.加上整流橋PT4115可應用于交流12V、24V供電的LED燈具.PT4115的應用十分簡潔,周邊零件僅四個. PT4115的工作效率高達97%,是真正的綠色驅動IC.PT4115廣泛應用于使用LED燈的MR11、MR16、水燈、路燈等各類LED燈具.
PT4115特點
﹡輸入電壓:8~30V
﹡輸出電流:最大電流1.2A,
﹡輸出電流精度:±5%
﹡高效率:最高97%
﹡調光控制: 電壓或脈寬調制
﹡工作頻率:1MHz
﹡靜態功耗:<60uA
﹡內置LED開路保護,過溫保護
﹡抖頻科技,能有效改善EMI
﹡軟啟動功能
﹡無鉛制程
﹡封裝方式:SOT89-5
PT4115應用
﹡低壓LED射燈代替鹵素?zé)?
﹡車載LED燈
﹡低壓工業照明
﹡LED備用燈
﹡ILED燈飾
﹡安全電壓照明
﹡液晶電視背光



PT4115的特性
? 高度集成DC/DC-Buck→Constant Current 功能.
? 采用抖頻技術有效降低EMI.
頻率抖動技術(Frequency Jitter)是一種從分散諧波干擾能量著手解決EMI
問題的新方法.頻率抖動技術是指開關電源的工作頻率并非固定不變,而是
周期性地由窄帶變?yōu)閷拵У姆绞絹斫档虴MI,來減小電磁干擾的方法.
? Vin=8-30V,擊穿電壓>45V ;Iout=1.2A.
? 效率高達97%.
? DIM調光由高向低調光,安全可靠.
? 超低的關斷電流.
? ± 5%輸出電流精度.
? LED開路保護
? 采用SOT89-5封裝,有利于驅動芯片管芯的快速散熱.
? 周邊應用電路簡約,僅四個元器件,應用成本低.
應用:MR11、MR16、水底燈、洗墻燈、泛光燈、應急燈、草坪燈、
路燈、隧道燈...

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3282441249546687.jpg');}" onmousewheel="return imgzoom(this);">

請發一份詳細的資料  lixiaojun975@163.com  謝謝

請發一份資料   364796575@qq.com   謝謝   現在正在找高壓恒流IC

這款I(lǐng)C單價是多少？
