救命!EMI測試輻射超標怎么改都一樣(有圖)
一款LED驅動電源,采用的是ST的L6562單級PFC方案,功率15W,EMI測試時,40~50M超了7/8個,所有的手?jǐn)喽加蒙狭?就是沒有效果,不知是那里引起的了,請高手指點.結果如附件.
全部回復(11)
正序查看
倒序查看
解決這個問題我有相當XX的經驗.
是單級隔離的還是不隔離的?
BUCK結構還是BOOST結構?不同的電路問題點都不一樣.
如果是單級隔離型或是非隔離BUCK電路可以在開關管上加個小電容如100P/1KV的試試.
如果是BOOST結構,在輸出電容上并只貼片電容(103就可以了)但必需靠輸出二極管端.
當然PCB影響也很大,最好能發個圖上來看看~~~~~
是單級隔離的還是不隔離的?
BUCK結構還是BOOST結構?不同的電路問題點都不一樣.
如果是單級隔離型或是非隔離BUCK電路可以在開關管上加個小電容如100P/1KV的試試.
如果是BOOST結構,在輸出電容上并只貼片電容(103就可以了)但必需靠輸出二極管端.
當然PCB影響也很大,最好能發個圖上來看看~~~~~
0
回復
@madboy21
解決這個問題我有相當XX的經驗.是單級隔離的還是不隔離的?BUCK結構還是BOOST結構?不同的電路問題點都不一樣.如果是單級隔離型或是非隔離BUCK電路可以在開關管上加個小電容如100P/1KV的試試.如果是BOOST結構,在輸出電容上并只貼片電容(103就可以了)但必需靠輸出二極管端.當然PCB影響也很大,最好能發個圖上來看看~~~~~
不說話,上圖!我這個是隔離的單級PFC.大俠,你說的方法我基本試過,沒有一點效果,反而水平的時候以前是OK的,改了之后,反而有問題.請?jiān)僦д?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/73671250003339.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/73671250003339.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@electronic
不說話,上圖!我這個是隔離的單級PFC.大俠,你說的方法我基本試過,沒有一點效果,反而水平的時候以前是OK的,改了之后,反而有問題.請?jiān)僦д?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/73671250003339.jpg');}"onmousewheel="returnimgzoom(this);">
這圖看起來挻累的,整體看PCB影響可能不是很大.吸收采用瞬變二極管可能會有影響,可以采用RC吸收回路試試.
地線太小也太少.還有可能影響的是整流橋后的電容,換個容量大點的試試如用(104).
你的PCB確實牛,在高壓整流貼片二極管下依然走線.不怕受潮時~~~~
我最近也在調個圓板電源,可調光的:

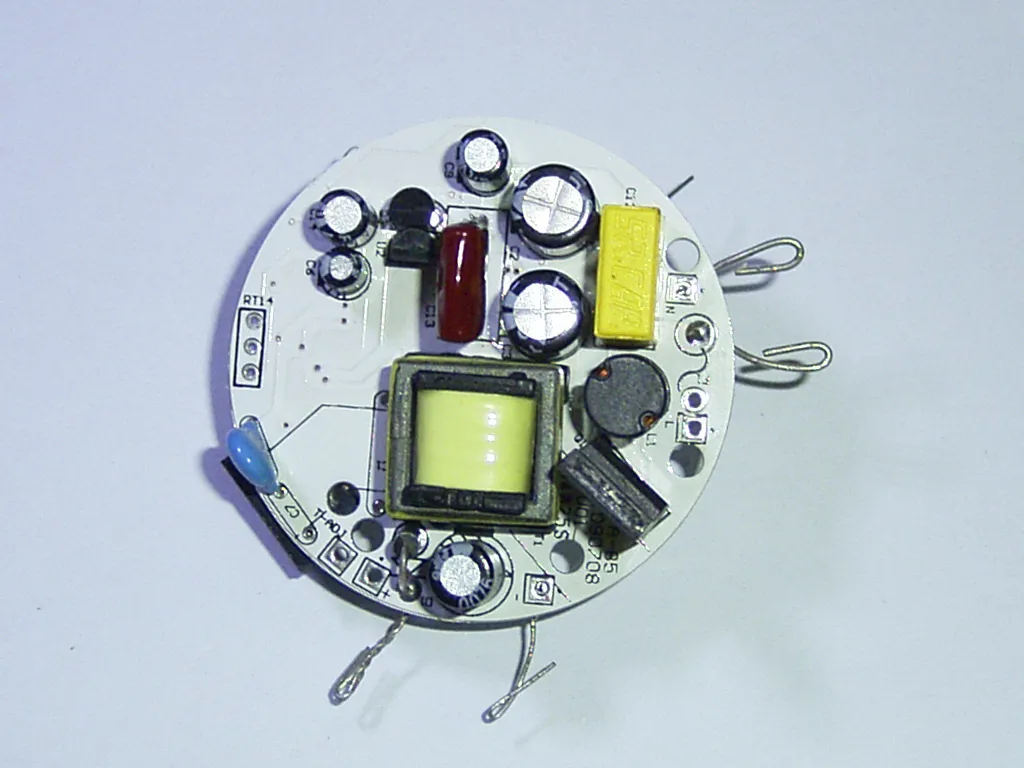

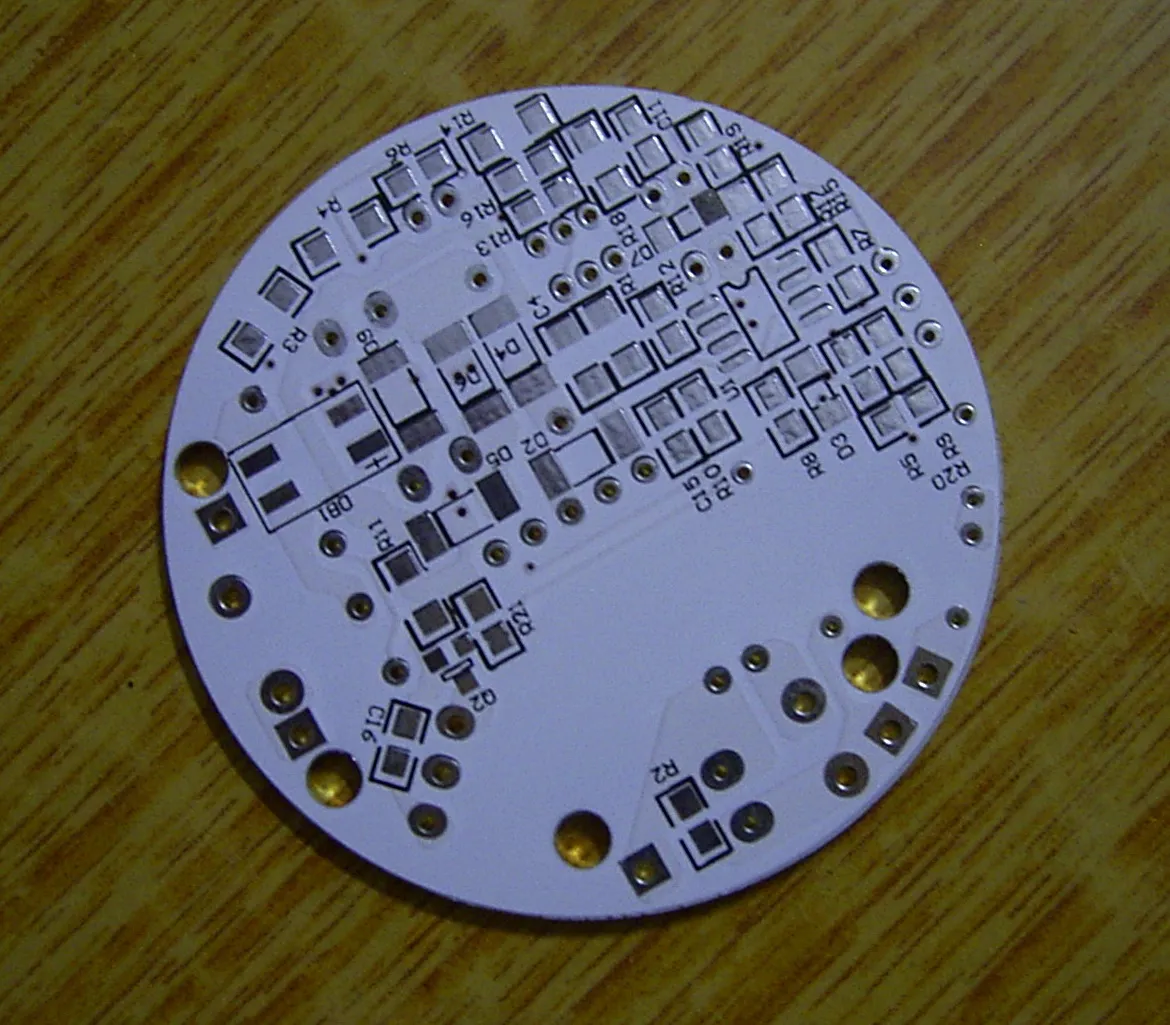

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2045691250007650.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2045691250007709.jpg');}" onmousewheel="return imgzoom(this);">
全電壓范圍輸入.
隔離輸出
輸出電壓:DC20-40V 0-300mA
用于LED臺燈調光及可調光LED球泡燈中
三種調光方式:
1、電位器調光
2、觸摸調光
3、可直接接在可控硅調光回路上實現調光功能.
地線太小也太少.還有可能影響的是整流橋后的電容,換個容量大點的試試如用(104).
你的PCB確實牛,在高壓整流貼片二極管下依然走線.不怕受潮時~~~~
我最近也在調個圓板電源,可調光的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2045691250007650.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2045691250007709.jpg');}" onmousewheel="return imgzoom(this);">
全電壓范圍輸入.
隔離輸出
輸出電壓:DC20-40V 0-300mA
用于LED臺燈調光及可調光LED球泡燈中
三種調光方式:
1、電位器調光
2、觸摸調光
3、可直接接在可控硅調光回路上實現調光功能.
0
回復
@madboy21
這圖看起來挻累的,整體看PCB影響可能不是很大.吸收采用瞬變二極管可能會有影響,可以采用RC吸收回路試試.地線太小也太少.還有可能影響的是整流橋后的電容,換個容量大點的試試如用(104).你的PCB確實牛,在高壓整流貼片二極管下依然走線.不怕受潮時~~~~我最近也在調個圓板電源,可調光的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2045691250007650.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2045691250007709.jpg');}"onmousewheel="returnimgzoom(this);">全電壓范圍輸入.隔離輸出輸出電壓:DC20-40V0-300mA用于LED臺燈調光及可調光LED球泡燈中三種調光方式:1、電位器調光2、觸摸調光3、可直接接在可控硅調光回路上實現調光功能.
老大你這板子是在科諾威做的嗎?這么歷害,你這驅動賣嗎?價錢怎么樣?調光效果如何?
