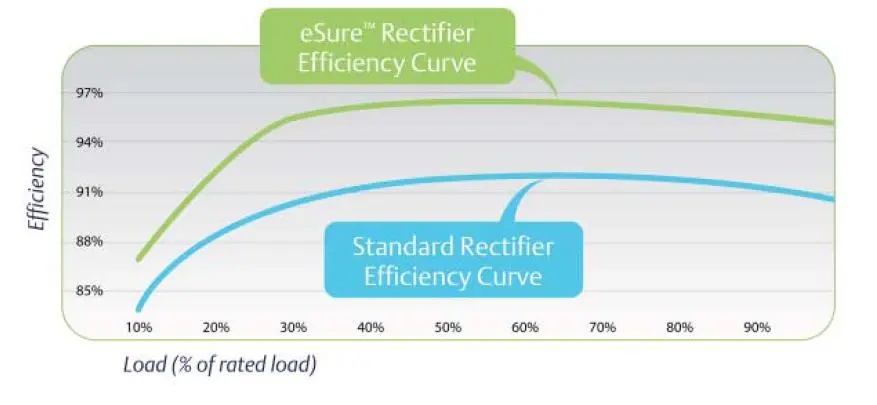

效率圖片

如何直接顯示插入圖片?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3501961250254023.jpg');}" onmousewheel="return imgzoom(this);">

功率較大的電源效率較高.
這個通信電源是DSP控制的移相全橋.
97還是很厲害的.羨慕.

水平確實很高!
但是提到97%的字眼,有夸大其辭之嫌,炒作之風!浮躁!

應該不是移相全橋,占空比丟失以及輸出整流管的非軟特性不可能達到97%,感覺LLC的可能性大些,interleave以及bridgeless加上同步整流,或者無損PFC,甚至單級實現PFC和DC/DC的拓?fù)浼油秸鬟€是可能達到接近97%的.
不能光說人家浮躁,相信接近97%還是可能的,elteck去年也推出一個96.5%效率的模塊,就是不知道價格是否非常貴,以及新技術的可靠性如何.

請版主和各位高人一起參加討論!

是無橋PFC+LLC+SR
DSP數字控制

為什么一提到高效率就是LLC呢?
事實上我還沒見過通信電源有用LLC的呢.

是有橋PFC,用的是L4981B,采用的是無源軟開關技術,DC/DC變換部分采用的IC是3895,LLC諧振.
   通過測試:最高效率點是在50%左右負載,96%,滿載94%,輸出紋波偏大,高溫40度保護動作.

兄弟你有樣機嗎?似乎emerson的模塊大都數字化了,3895多用在移相全橋上的,用在LLC上倒不多見,畢竟PFM和PWM還是有差別的.
另外如果有橋PFC,則PFC效率要達到近99%,DC/DC接近98%,用L4981以及3895很難實現耶

這么高的效率,不可思意,歷害

厲害!

你有樣機么?發個照片看看?

請問見過做40V-80V輸入，48V輸出的通信用電源嗎
