求助28V如何轉換成19V
有一個28V的電源輸入 ,想得到19V輸出,電流大概有2A,直接用穩壓塊功率可能受不了,也不能用DCDC模塊,請問有什么好的方法嗎
全部回復(10)
正序查看
倒序查看
采用TL494,使用BUCK方式,穩壓,恒流都可以實現.
附上TL494的中文規格書:
3080941250833094.pdf

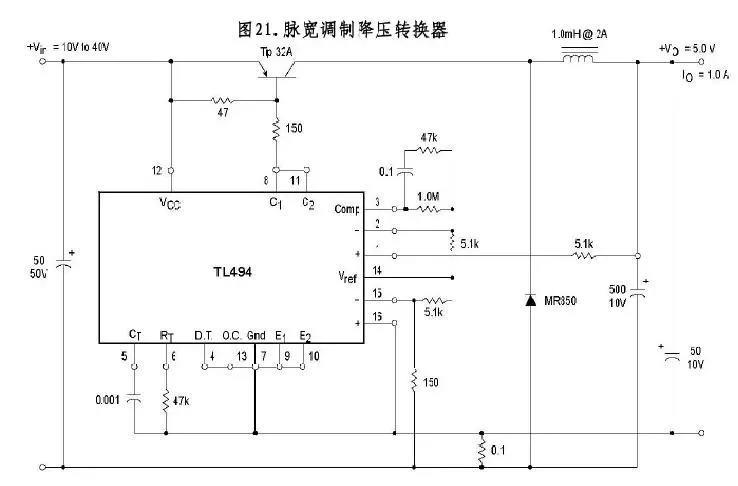

如下圖,只要更改FB上的取樣電阻即可,電流環的電阻設置為你要輸出的最大電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3080941250833178.jpg');}" onmousewheel="return imgzoom(this);">
附上TL494的中文規格書:
3080941250833094.pdf
如下圖,只要更改FB上的取樣電阻即可,電流環的電阻設置為你要輸出的最大電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3080941250833178.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
用SANKEN(三墾)的SI-8005Q即可達到,SOP8的封裝,最大電流可以達到3.5A,效率高,品質穩定.13798524546 QQ:260031833
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1536581250847793.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1536581250847793.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
ISL 741250914614.pdf
ISL8540
ISL8540
0
