光耦pc817和tl431做反饋遇到的問題?

我用的lishy的計算方法做閉環控制,電路可以正常工作,輸出電壓可以穩住.但是我將電路中的電阻R1 和R3的一端接到Vo去時,發現電路不能正常工作,輸出電壓是波動的很有規律:頻率在400HZ左右,幅值在500mV(隨負載的變化而變化), 波形像三角波.請教下為什么會出現這樣?

全部回復(7)

只看樓主

正序查看

倒序查看

xinchi98

LV.1

2009-08-28 16:24

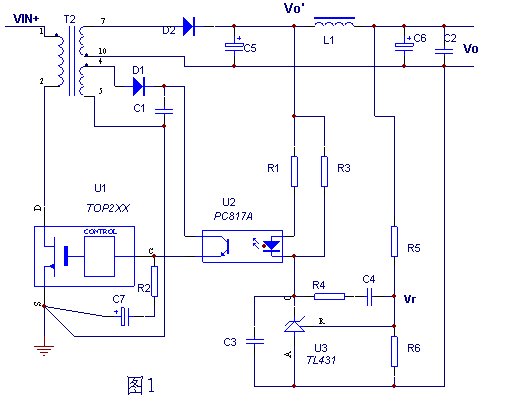

lishy圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3052721251447847.gif');}" onmousewheel="return imgzoom(this);">

回復

meancom

LV.2

2009-08-28 21:51

@xinchi98

lishy圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3052721251447847.gif');}"onmousewheel="returnimgzoom(this);">

呵呵,老兄431到地不要加電容.會起振的~~

回復

xinchi98

LV.1

2009-08-29 09:06

@meancom

呵呵,老兄431到地不要加電容.會起振的~~

這個我知道 ,電容不要在0.01uf到3uf就比較不易引起震蕩

回復

meancom

LV.2

2009-08-29 15:34

@xinchi98

這個我知道,電容不要在0.01uf到3uf就比較不易引起震蕩

呵呵,不用那個的話如果你用個4.7u的話很快431就壞了.所以那里還是不要加的好啊,大家都是在參考跟控制加rc做補償?shù)?那種比純粹加個電容的效果好一點,穩定很多誒.呵呵

回復

xinchi98

LV.1

2009-08-31 08:41

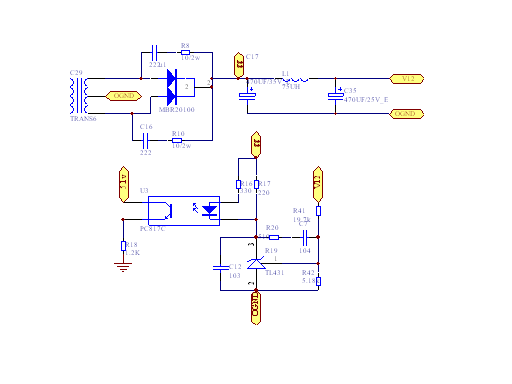

補充下我做的開關電源的反饋電路圖其中v-接的是ka3525誤差放大器的反相端,請個位大俠幫忙分析下為什么會出現第一帖的情況?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3052721251679154.gif');}" onmousewheel="return imgzoom(this);">
