我也是新手,看看安全距離設置

謝謝你!我看一下沒問題的.

我畫板都不用自動布線的
只有手工布線才能做到想要的效果
所以也沒有遇到過你這種問題
幫你頂一下

如果不劃原理圖,直接LAYOUT,好像不大好使,你有這經驗嗎

問題解決了,是布局不是很好,它也把線布完了,只是有兩條交錯在一起的線,被標示出電氣檢測錯誤的顏色,后來把布局重布了一下,再自動布到?jīng)]有錯誤的標示時就好了.這么說這也是這個軟件的缺陷了,因為布完后提示100%布完但是錯誤的交錯它也布上了,要是不看檢測錯誤的顏色就上當了.

回第5帖:
原理圖必須和PCB相互對應

你的意思是必須建有原理圖才可生成PCB?我不可以手工生成PCB 嗎?

呵呵,只是我們不采用那種做法

原理圖和PCB圖對應
會方便和別人交接工作時比較容易上手
在修改線路時
也能保證PCB的連接不會出錯

謝謝!
再請教一個問題,就是在原理圖時我們都喜歡把品名規格寫上,如R1, 15K,但在LAYOUT時,能不能讓它自動只顯示R1,而不顯示15K?就是只顯示DESIGNATOR,不顯示PART. 我說的是整個PCB中,而不是只修改一個.

這個是很容易做到的

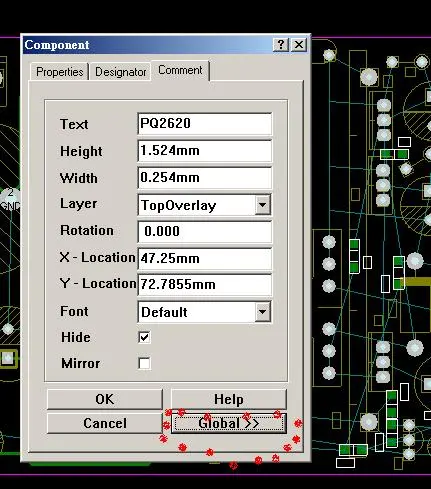

把圖中紅圈圈中的選項點開就可以了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127876413.jpg');}" onmousewheel="return imgzoom(this);">

兄弟請明示,如何說對應?我是要么用原理圖生成網絡自動布線,但只適合用在小信號電路,不適用在功率電路,功率電路我都是先把元件放上來,手動布局合適后再手動連線,這樣畫出來的線好看也適用,就是查錯工作量很大,怕錯.

謝謝!

**此帖已被管理員刪除**

在99SE中手動布線,想要按自己想法走不規則形連線,象鋪銅那樣但鋪銅鋪好就很難修改,且文件太大,而我在DRC中又沒有動態布線這個選項,怎么辦!

你好,我想問一下,在PCB(99SE)中如何把元件的標號即designator移到元件封裝的中間,我指一次把所有的都移進去
