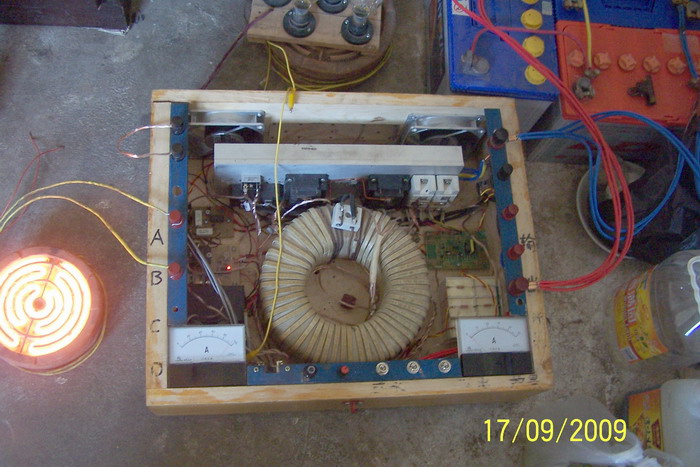

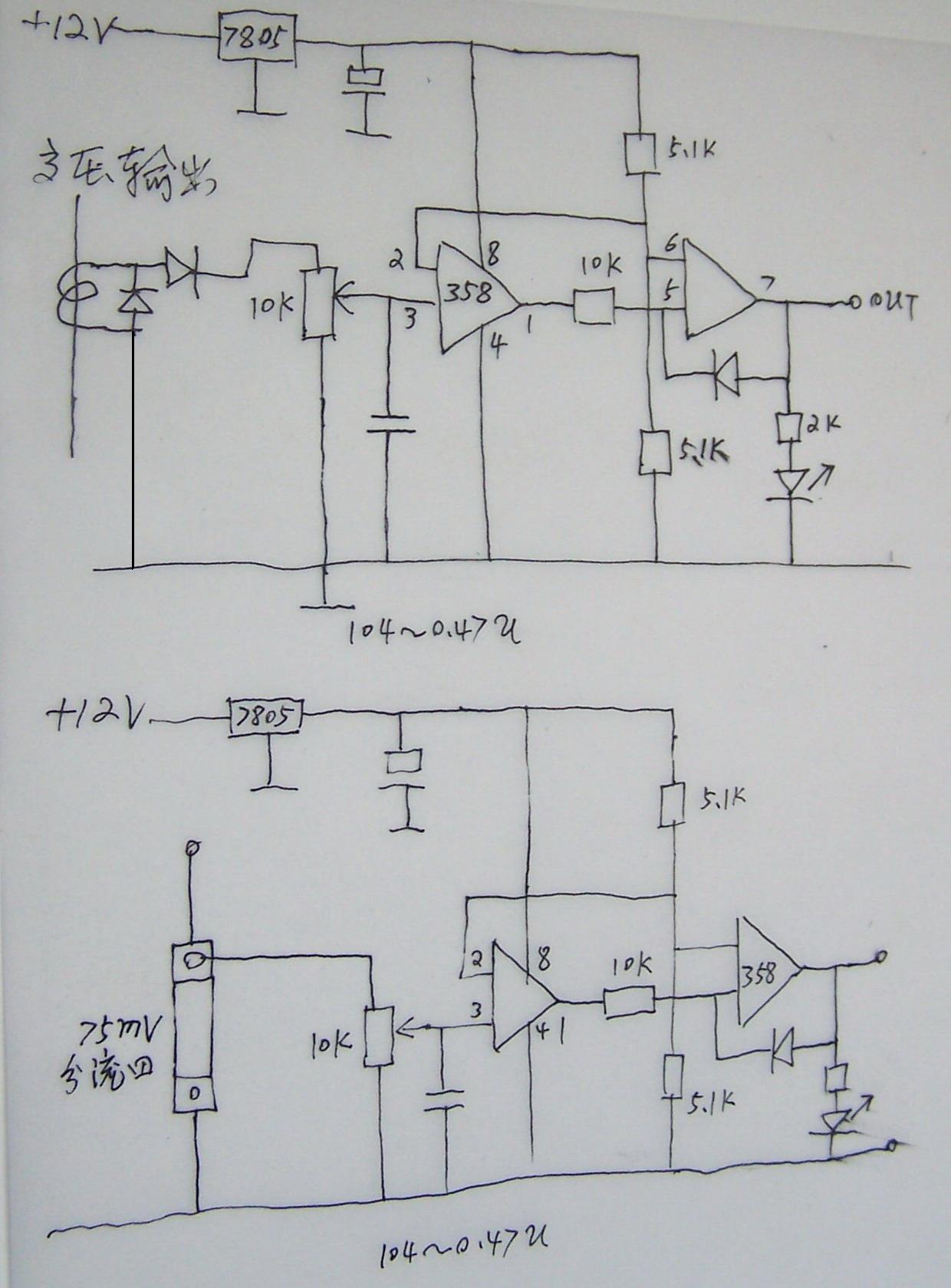

請大家?guī)蛶兔?/h1> 5KW機器已做好,48V150A輸入,現(xiàn)在就是保護電路不如意:如果額定工作電流100A,要上到150A以上保護才會動作,如要100A電流動作時,只能在約20A電流工作,如果把工作電流調大些,一開機就會保護.就是整定電流與動作電流相差太大了,不管取樣在前級、后級都一樣,請教各位如何解決?我是用下面的圖
全部回復(6)
正序查看
倒序查看
@dypp
你試試保護電流調節(jié)動放的反饋,即第一級運放的輸出加電位器反饋到反相輸入端.
我這樣接過,反饋電阻47~300K都一樣,第一次做這保護,弄幾天了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2984071254315415.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2984071254315415.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@竹林
我這樣接過,反饋電阻47~300K都一樣,第一次做這保護,弄幾天了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2984071254315415.jpg');}"onmousewheel="returnimgzoom(this);">
雙硅還是四硅?
知道你做的是恒流機,過流保護沒有用的!
知道你做的是恒流機,過流保護沒有用的!
0
回復
@閃電風暴
雙硅還是四硅?知道你做的是恒流機,過流保護沒有用的!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1380241254326727.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/1380241254326727.jpg');}"onmousewheel="returnimgzoom(this);">
加那電解是可以達到開機不動作,但好象短路時反應會慢很多,不知有什么辦法使開機時將保護暫停一會,等起動電流過后再恢復
0
回復
@竹林
加那電解是可以達到開機不動作,但好象短路時反應會慢很多,不知有什么辦法使開機時將保護暫停一會,等起動電流過后再恢復
我的過流保護 也是用互感器做的檢測 效果很好啊
我畫那個電容 可以在4.7~47UF選擇 還可以并個適當?shù)姆烹婋娮?
一般1~4.7K
互感器接在高壓輸出 你接的是變壓器次級 還是脈沖高壓輸出啊
接在下水電極端 可以防止開機 濾波電容充電脈沖過大 誤動作
也可以適當調整前級軟啟動電容大小
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1380241254398336.gif');}" onmousewheel="return imgzoom(this);">
對比下 與這個圖 有什么不同
我畫那個電容 可以在4.7~47UF選擇 還可以并個適當?shù)姆烹婋娮?
一般1~4.7K
互感器接在高壓輸出 你接的是變壓器次級 還是脈沖高壓輸出啊
接在下水電極端 可以防止開機 濾波電容充電脈沖過大 誤動作
也可以適當調整前級軟啟動電容大小
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1380241254398336.gif');}" onmousewheel="return imgzoom(this);">
對比下 與這個圖 有什么不同
