高頻大電流SMT電感器,主要應用在VRD &VRM 10.X&11.X 的高端數字電源方面.工程師如果采用數字電源方案為系統(tǒng)供電時,數字電源芯片一般都用MULTI-PHASE方式來給負載供電,那么就要求電感器的DCR值和L值能得到很好的保證,并要求電感有DCR SENSING 功能.此類產品主要采用扁平線加閉磁的結構設計,那么電感產品的飽和電流會比同類產品高15%-20%左右,而且DCR會比較小.一般L值的公差在+/-10%,DCR值的公差在+/-10%.此類型電感產品終端應用主要是用在服務器,高端板卡,筆記本電腦,工控計算機,通信模塊電源,POL電源等方面.....主流電源的數字電源芯片廠家有VOLTERRA,ADI,LINEAR TECHNOLOGY,PRIMARION,TEXAS INSTRUMENT,INTERSIL,ZILKER LABS,INTERNATIONAL RECTIFIER等.
歡迎大家交流和探討應用和設計方面的問提
高頻大電流電感器的選用和設計技巧
全部回復(9)
正序查看
倒序查看
@anlanchen
頂起

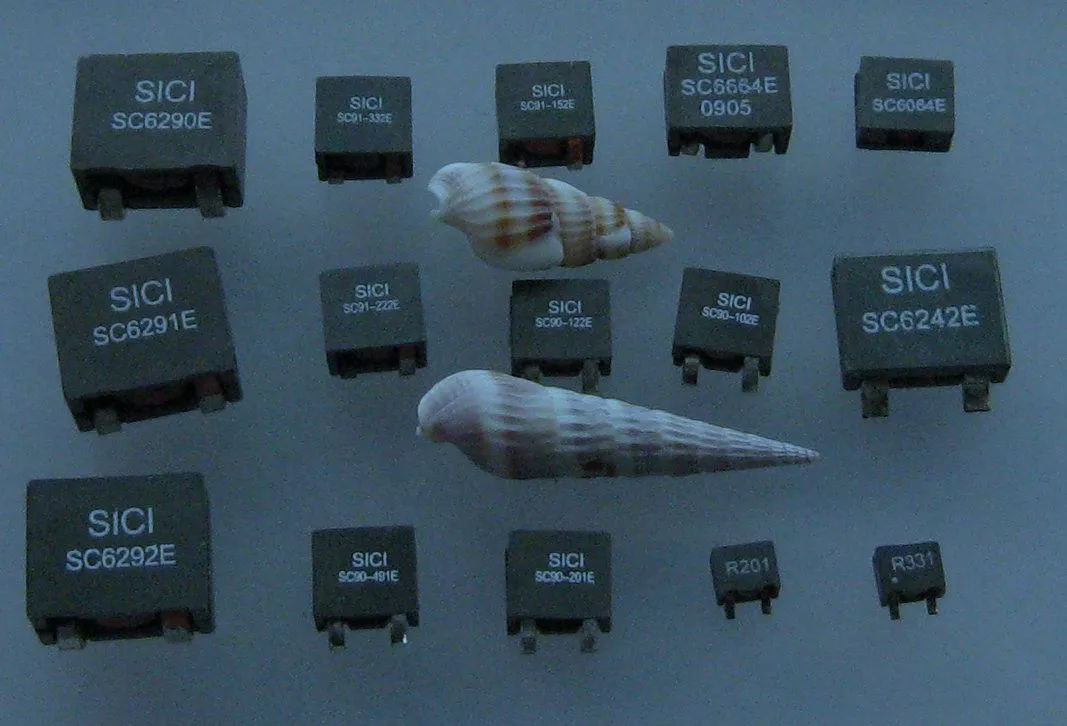

目前高頻大電流的電感器的主流設計方式有2種;一種是市場上目前大批量使用的STAPLE方式的電感,二種是使用FLAT WIRE線圈方式的電感.附圖是第二種電感,以供參考和選用
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3603041255236896.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3603041255236896.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@anlanchen
目前高頻大電流的電感器的主流設計方式有2種;一種是市場上目前大批量使用的STAPLE方式的電感,二種是使用FLATWIRE線圈方式的電感.附圖是第二種電感,以供參考和選用[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3603041255236896.jpg');}"onmousewheel="returnimgzoom(this);">
附上產品資料,電源設計的朋友可參考 3603041255406990.pdf
0
回復
@anlanchen
附上產品資料,電源設計的朋友可參考3603041255406990.pdf

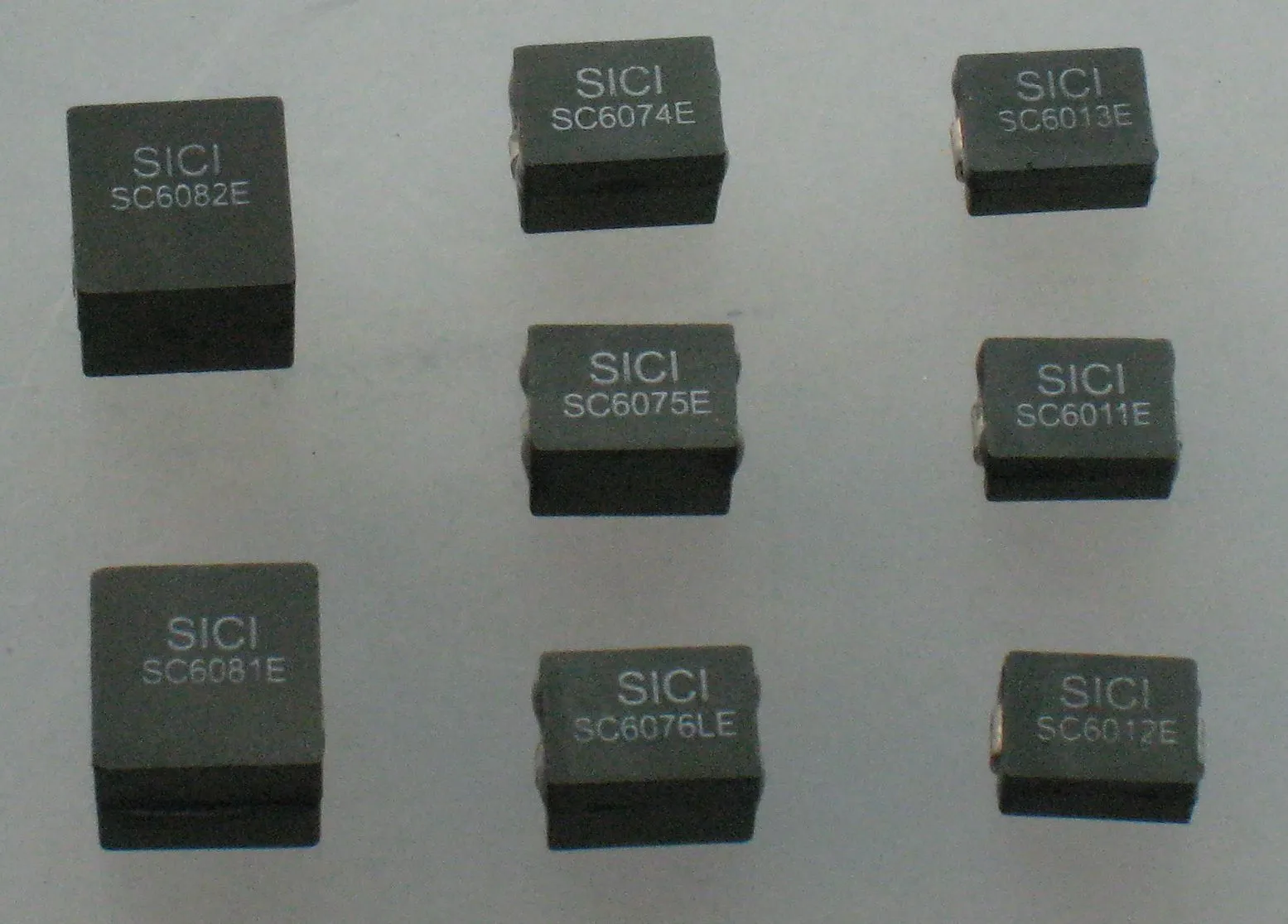

本圖是一些STAPLE形式的電感器,以供選用
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3603041255679844.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3603041255679844.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@anlanchen
本圖是一些STAPLE形式的電感器,以供選用[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3603041255679844.jpg');}"onmousewheel="returnimgzoom(this);">
頂起
0
回復
@anlanchen
歡迎技術交流啊
你們的磁性材料的材質是什么是鐵粉還是鐵硅粉，還是FESIAL 熱穩(wěn)定性怎么樣？有熱穩(wěn)定曲線嗎？產品的直流疊加特性怎么樣？做過防銹處理嗎?也就是說長時間工作不會生銹吧！尚新融大愿意交流WWW.CREATIVEMIX.CN
