解剖400W模塊電源

得一塊COSEL(科索)DBS400B12電源望于大家分享.
INPUT:DC200-400V
OUTPUT:DC12V 34A
只有巴掌大小,厚度不到20mm,
初步了解為正激方案,主蕊片M51995.
以下為圖片,后續把原理畫出與大家一起學習.

全部回復(15)

只看樓主

正序查看

倒序查看

hwj5555

LV.4

2009-10-09 19:20

繼續圖片

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/614951255087218.jpg');}" onmousewheel="return imgzoom(this);">

回復

hwj5555

LV.4

2009-10-09 19:22

@hwj5555

繼續圖片[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/614951255087218.jpg');}"onmousewheel="returnimgzoom(this);">

回復

hwj5555

LV.4

2009-10-09 19:24

@hwj5555

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/614951255087362.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/614951255087373.jpg');}"onmousewheel="returnimgzoom(this);">

不好意思已經燒了,正在處理.

回復

chinadianyuan1

LV.1

2009-10-09 20:52

@hwj5555

不好意思已經燒了,正在處理.

這么小(尺寸)?這么大(功率)?怎么一下就燒了呢?一般老外的東西保護都是較全的.效率96%吧,能有這么高嗎?可也有近20W的損耗哦,這個溫度從哪跑走了呢?看來這個板的工藝確實牛.建議樓主拍更清晰的圖片上傳.

回復

hwj5555

LV.4

2009-10-09 21:43

@chinadianyuan1

燒的原因是因為變壓器磁蕊上片脫落,修好之后將參數傳上.
此機發現沒有Y電容???

回復

LV.1

2009-10-10 10:01

@hwj5555

燒的原因是因為變壓器磁蕊上片脫落,修好之后將參數傳上.此機發現沒有Y電容???

呵呵,解剖下出來看看吧,cosel是不錯的廠家

回復

hwj5555

LV.4

2009-10-10 18:30

@hwj5555

功率電路

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/614951255170579.jpg');}" onmousewheel="return imgzoom(this);">

回復

hwj5555

LV.4

2009-10-10 18:44

@hwj5555

功率電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/614951255170579.jpg');}"onmousewheel="returnimgzoom(this);">

功率電路原文件 614951255170764.rar
大家注意:此機無復位電路,我也不解.有誰能解答?
下面為輔助電源:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/614951255171181.jpg');}" onmousewheel="return imgzoom(this);">
輔助電路原文件 614951255171243.rar
注:因此板為4層板,可能有不當之處,望大家指出,給于改正,謝.

回復

hwj5555

LV.4

2009-10-10 19:02

@hwj5555

功率電路原文件614951255170764.rar大家注意:此機無復位電路,我也不解.有誰能解答?下面為輔助電源:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/614951255171181.jpg');}"onmousewheel="returnimgzoom(this);">輔助電路原文件614951255171243.rar注:因此板為4層板,可能有不當之處,望大家指出,給于改正,謝.

輔助電源工作頻率為170K
主電源工作頻率為380K

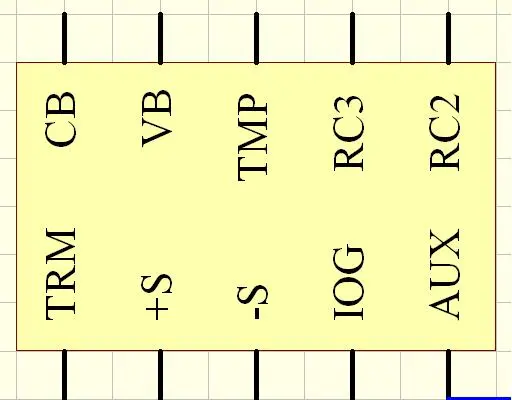

現電源一直在過壓保護中,外有這端口不知怎用

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/614951255172168.jpg');}" onmousewheel="return imgzoom(this);">
保護原因是光耦沒有工作,受一個842
73
840
IC控制(so-8).此IC 無字母標識,即圖1右邊的那個.

回復
