KR2-500線路板維修
我有1臺kr2-500焊機點動送絲,自動送絲和供氣請大師們指點迷律
全部回復(14)
正序查看
倒序查看
@df19751021
惠工你好.我有臺KR350的仿松下機.打開總電源.按槍開關.電壓.電流表沒有顯示.氣閥不動作.不送絲.1>7815.7915的輸出有正常的電壓.2>IC8的14腳有可變化的電壓3V-12V.3>IC15的7腳沒有電壓變化.請問是不是要把IC14換下試試?謝謝
你好!按你的論述,我的理解是:
1.控制板工作電壓正常.2.IC8的14腳在按焊槍開關并調節焊接電流電位器時有3V-12V的變化.3.在上述2的條件下,IC15的7腳沒有電壓變化.
根據以上原因,建議:1.先檢查+24V電壓部分.2.查 PC15的導通情況.3.檢查IC20好壞.4.檢查IC1模塊(我的經驗,IC1模塊就是在我們公司常年有夜班,而且總工作在大負載的環境下也很少壞,這點請注意.)
1.控制板工作電壓正常.2.IC8的14腳在按焊槍開關并調節焊接電流電位器時有3V-12V的變化.3.在上述2的條件下,IC15的7腳沒有電壓變化.
根據以上原因,建議:1.先檢查+24V電壓部分.2.查 PC15的導通情況.3.檢查IC20好壞.4.檢查IC1模塊(我的經驗,IC1模塊就是在我們公司常年有夜班,而且總工作在大負載的環境下也很少壞,這點請注意.)
0
回復
@惠龍乾
你不能說的詳細點嗎?

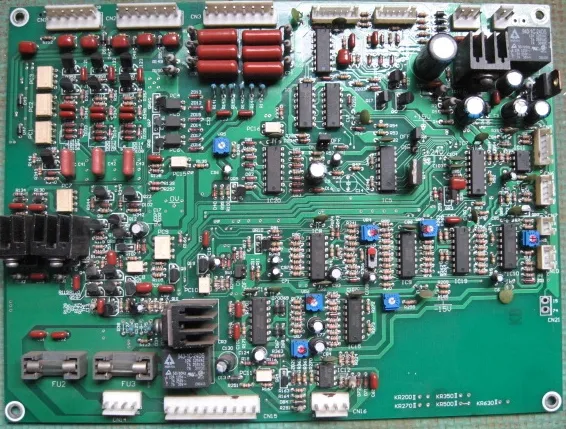

我也有一塊KR板,(板見圖)送絲、送氣、點弧都沒問題,就是面板焊接電流不可調(現在是不可調小).此板曾焊把中的開關線與焊把中的焊接電源(燙壞)短過路,換了可控模塊后焊接電流就不可調了.請惠工幫我分析一下板中可能出現問題的地方.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3641701257304404.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@雁南傾
我也有一塊KR板,(板見圖)送絲、送氣、點弧都沒問題,就是面板焊接電流不可調(現在是不可調小).此板曾焊把中的開關線與焊把中的焊接電源(燙壞)短過路,換了可控模塊后焊接電流就不可調了.請惠工幫我分析一下板中可能出現問題的地方.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3641701257304404.jpg');}"onmousewheel="returnimgzoom(this);">
**此帖已被管理員刪除**
0
回復
@雁南傾
我也有一塊KR板,(板見圖)送絲、送氣、點弧都沒問題,就是面板焊接電流不可調(現在是不可調小).此板曾焊把中的開關線與焊把中的焊接電源(燙壞)短過路,換了可控模塊后焊接電流就不可調了.請惠工幫我分析一下板中可能出現問題的地方.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3641701257304404.jpg');}"onmousewheel="returnimgzoom(this);">
你好!
我認為檢查電流運算方面吧,包括電流反饋IC10.
我認為檢查電流運算方面吧,包括電流反饋IC10.
