200W電源ncp1653+ncp1396 有償求助(附電路圖)

各位DX:我用安森美的ncp1653+ncp1396設計了一個200W LLC電源,現在出現問題: 帶160W負載(15V6A,24V3A)工作10分鐘左右部分電源出現打嗝狀態,持續打嗝工作5分鐘左右,PFC的MOS會炸掉.請各位DX幫忙分析,如能幫忙協助處理此問題,有償均可. 132531257905349.pdf
全部回復(31)
正序查看
倒序查看
LV.1
2
2009-11-11 09:59
圖呢?
0
回復
microlab
LV.4
3
2009-11-11 10:08
@
圖呢?
不好意思,正在上傳
0
回復
microlab
LV.4
4
2009-11-11 10:13
主變壓器:EER35  LP:600uH  LPo:108uH  初級:0.1mm*100  20T  次極15V:0.1mm*300p  3T    次極24V:0.1mm*100p  5T

1:N1 5-6   0.1mm*100P  20T
2: N2 12-CT 0.1mm*300p  3T
3: N3 CT-14 0.1mm*300p  3T
4: N4 10-12 0.1mm*100p  2T
5: N5 14-8  0.1mm*100p  2T
6: N6 2-5   0.1mm*100P  20T
0
回復
microlab
LV.4
5
2009-11-11 10:15
參考以下方案設計 132531257905760.pdf
0
回復
microlab
LV.4
6
2009-11-11 10:17
那位DX,高手幫忙看看,在線等!
0
回復
microlab
LV.4
7
2009-11-11 10:27
現在發現烤機的過程中有一臺C8:333/630V有炸機.
0
回復
microlab
LV.4
8
2009-11-11 10:44
頂頂頂
0
回復
zhuzhu
LV.5
9
2009-11-11 11:54
@microlab
頂頂頂
注意查看IC的第9只腳,過電流檢測的.基實ON的這顆IC還是比較好調的,我剛做了個150W的還不錯.
0
回復
microlab
LV.4
10
2009-11-11 12:13
@zhuzhu
注意查看IC的第9只腳,過電流檢測的.基實ON的這顆IC還是比較好調的,我剛做了個150W的還不錯.
9腳是慢保護的,問題是現在處于打嗝狀態,目前想先確認問題出在什么地方,不知道有何高見!
0
回復
microlab
LV.4
11
2009-11-11 12:16
@microlab
現在發現烤機的過程中有一臺C8:333/630V有炸機.
現在將C8:333/630V更改為223/1600V,烤機實驗.發現一個小時以后電源無輸出,關機10分鐘左右開機又恢復正常
0
回復
microlab
LV.4
12
2009-11-11 12:16
現在將C8:333/630V更改為223/1600V,烤機實驗.發現一個小時以后電源無輸出,關機10分鐘左右開機又恢復正常
0
回復
xiao163yan
LV.2
13
2009-11-11 14:33
@microlab
9腳是慢保護的,問題是現在處于打嗝狀態,目前想先確認問題出在什么地方,不知道有何高見!
我用過其它幾家這類的IC做的相類的方案,只是這個NCP1396沒有用過,不過我建議你把變壓器做一下調整試試:匝比不變情況下,增加各組線的匝數,將初通訊加到40TS,左右.原因我想是你的變壓器進入飽和狀態了吧.
0
回復
microlab
LV.4
14
2009-11-11 16:30
頂啊.LLC高手在那里
0
回復
microlab
LV.4
15
2009-11-11 16:31
大板PCB500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/132531257928291.gif');}" onmousewheel="return imgzoom(this);">
0
回復
microlab
LV.4
16
2009-11-11 16:53
剛才有一臺工作一會就保護的,我無意間把NCP1653換掉了,現在工作半個小時了,一切正常.是否NCP1653有問題啊?
0
回復
microlab
LV.4
17
2009-11-11 17:23
斑竹有在嗎?jacki_wang powermy szjack
0
回復
microlab
LV.4
18
2009-11-11 17:39

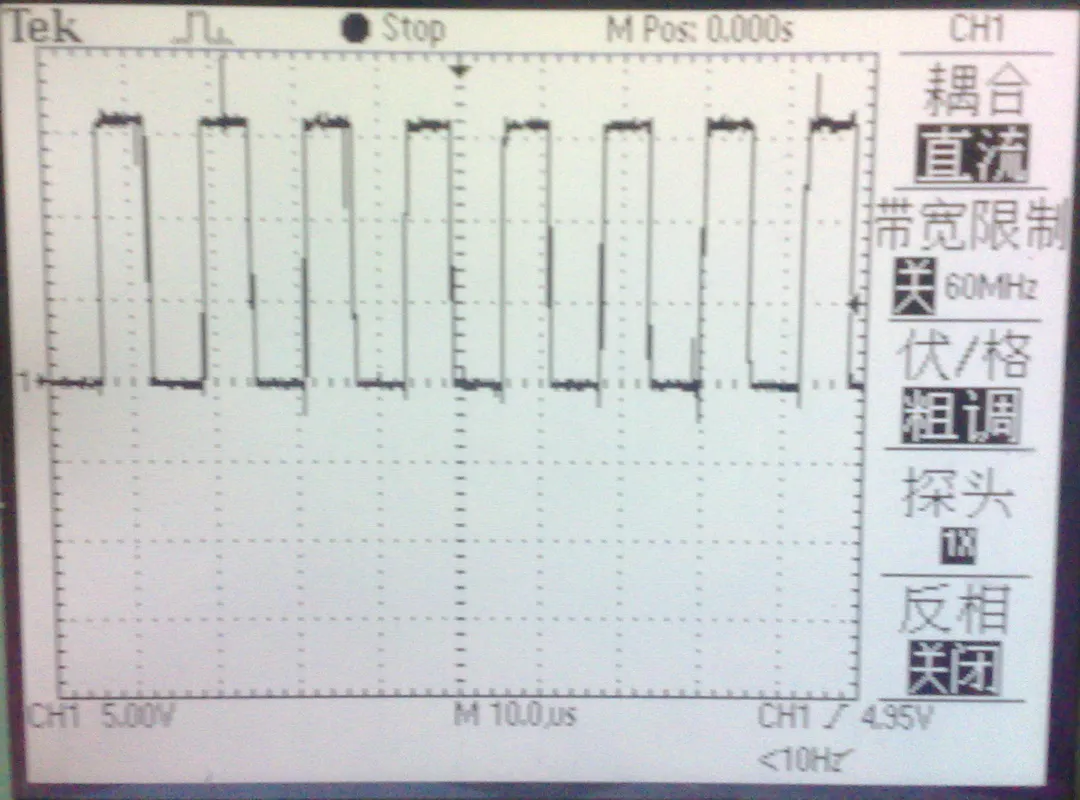

PFC驅動波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/132531257932386.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
microlab
LV.4
19
2009-11-11 17:43

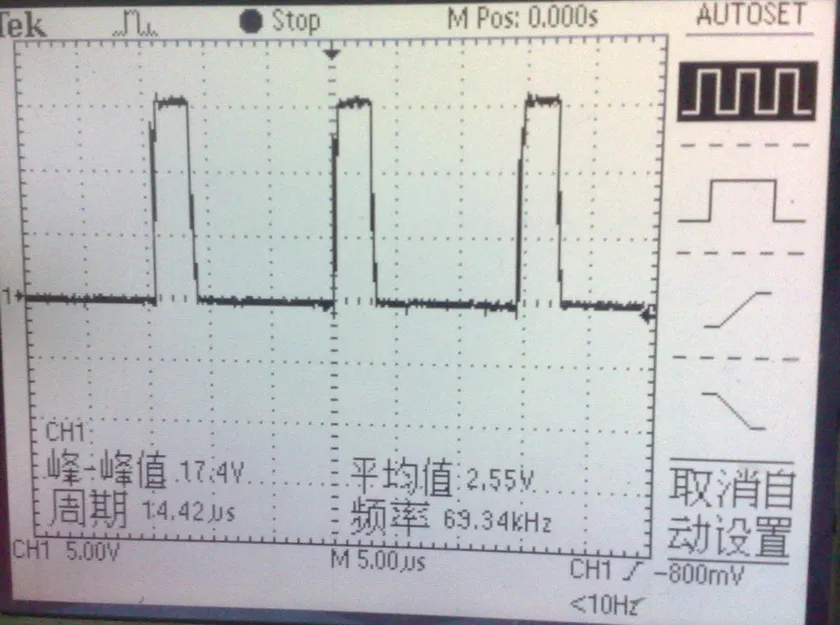

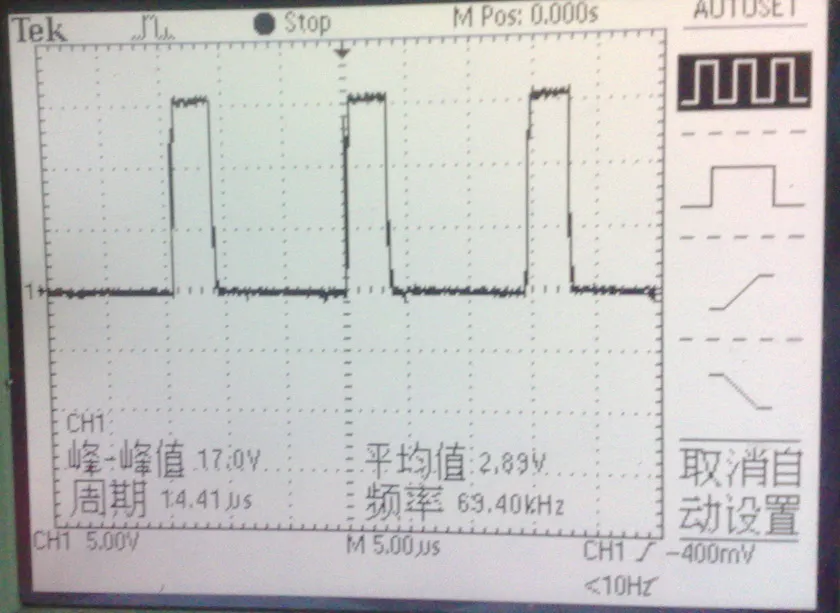

PWM驅動波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/132531257932545.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/132531257932577.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
microlab
LV.4
20
2009-11-12 11:24
@microlab
PWM驅動波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/132531257932545.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/132531257932577.jpg');}"onmousewheel="returnimgzoom(this);">
怎么電源網現在這么冷清啊?
0
回復
zhuzhu
LV.5
21
2009-11-12 13:54
@microlab
怎么電源網現在這么冷清啊?
你圖中D9位置用的是UF系列的,我建議你改成超速的試一下,TRR<40nS以下的.另外你懷疑PFC有問題的話,先把PFC關斷,輸入AC打到240V左右開機,看后級LLC是否可以長時間工作.還有LLC的頻率也要看一下,是否太高,或零件過熱了------
請先試一下!
0
回復
szjack
LV.6
22
2009-11-12 14:03
@microlab
剛才有一臺工作一會就保護的,我無意間把NCP1653換掉了,現在工作半個小時了,一切正常.是否NCP1653有問題啊?
既然換掉NCP1653后一切正常,就從PFC上找原因了.
0
回復
zhuzhu
LV.5
23
2009-11-12 14:08
@zhuzhu
你圖中D9位置用的是UF系列的,我建議你改成超速的試一下,TRR
我發現你的LLC變壓器初級匝數太少,建議增加到28TS左右.還有你把變壓器的照片發上來看看
0
回復
microlab
LV.4
24
2009-11-12 14:15
@zhuzhu
我發現你的LLC變壓器初級匝數太少,建議增加到28TS左右.還有你把變壓器的照片發上來看看
LLC初級是40TS,就是20+20TS
0
回復
microlab
LV.4
25
2009-11-12 14:18
@zhuzhu
我發現你的LLC變壓器初級匝數太少,建議增加到28TS左右.還有你把變壓器的照片發上來看看
變壓器采用絕緣膠紙從中間隔開,來調整漏感
0
回復
zhuzhu
LV.5
26
2009-11-12 14:46
@microlab
變壓器采用絕緣膠紙從中間隔開,來調整漏感
變壓器的初級圈數太多了,還有你有依我前面講的方法試過了嗎?你的VCC也有外加,線路也不簡單,要注意查看是哪部分保護的,不一定是LLC的問題
0
回復
microlab
LV.4
27
2009-11-13 11:44
實際實驗發現,PFC電感PQ3220加外屏蔽到地會有一定的改善,所以應該還是布線干擾的問題.
0
回復
allen-leon
LV.5
28
2009-11-13 13:45
@zhuzhu
注意查看IC的第9只腳,過電流檢測的.基實ON的這顆IC還是比較好調的,我剛做了個150W的還不錯.
請問你這個150W的效率多少?
0
回復
zhuzhu
LV.5
29
2009-11-16 14:03
@microlab
實際實驗發現,PFC電感PQ3220加外屏蔽到地會有一定的改善,所以應該還是布線干擾的問題.
剛才看了一下你的PCB,應該有些值得改善的地方.很多東西要靠自己試驗,別人的建議只供參考!
0
回復
jim li
LV.8
30
2012-03-09 17:41
@zhuzhu
剛才看了一下你的PCB,應該有些值得改善的地方.很多東西要靠自己試驗,別人的建議只供參考!

用 NCP1396 遇到問題了,中文資料大大的好。

0
回復
wuzhonggui
LV.9
31
2012-03-10 19:27
@jim li
用NCP1396遇到問題了,中文資料大大的好。
不是有英文的!
