找到這個最簡單圖紙,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3687191258618676.gif');}" onmousewheel="return imgzoom(this);">
想法是先整流--ic---MOS---輸出,整流器用KBPC3510,IC是89C52,MOS是IRFP4606,板子沒有,用電線連上,IC用萬用板,IC用C語言輸出方波,代碼由百度搜到,稍加修改如下,
#include
sbit P37=P3^7;
sbit P00=P0^0;
sbit p10=P1^0;
sbit p11=P1^1;
char a,b,c,d;
void main(void)
{
TMOD=TMOD|0x11;
TH0=0xf8;//定時2ms,10ms時為50HZ
TL0=0x30;
ET0=1;
TR0=1;
TH1=0xf8;
TL1=0x30;
ET1=1;
TR1=1;
EA=1;
c=30;
while(1){}
}
void timer0() interrupt 1
{
TH0=0xf8;
TL0=0x30;
a++;
if(a>=c){//A,C,差5為50HZ
P37=~P37;
a=0;}
}
void timer1() interrupt 3
{
TH1=0xf8;
TL1=0x30;
b++;
if(b==0){
P00=~P00;
if(d<30){//調頻啟動
d++;
if(c!=5){c--;}
}else{
if(p10==0){if(c<100){c++;}}
if(p11==0){if(c>0){c--;}}
}

}
}
時鐘一輸出方波,為了盡量不影響方波用了時鐘2,時鐘2點亮LED工作指示燈(閃爍),檢測P10,P11的電壓,用來控制頻率,P00接LED,因?yàn)橘I的實驗板用的是P00口,哈哈我也就用上了,P37輸出方波,因?yàn)閷?shí)驗板P37口接有一個續電器可以聽見頻率變化.我先用這個圖輸出單相220V試試,IC啟動后輸出低頻率,然后慢慢加頻率,直到加到50HZ,正常運行后可以手動調節頻率.不知道行不行,高手幫忙指教下啊,萬分感謝

測了一下整流橋,還行,點了個30瓦的節能燈,沒有溫度,不過看別人寫的交流整流后電壓應該是變高啊,我的怎么降低了10伏呢,難道整流橋不是全橋的?先不研究這個呢,15塊錢的萬用表真厲害,沒幾分鐘呢,冒煙了,接上我的MOS試試去

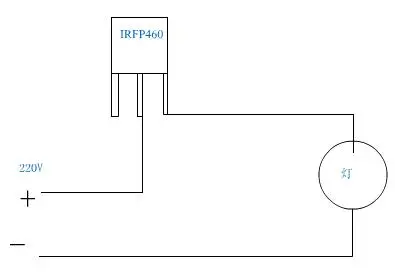

超級郁悶啊,500V20A的IRFP460右邊腳接燈,中間腳接電源正極,左邊腳什么都沒接,燈怎么就亮了呢?不管接哪個腳燈都亮,量了下,哪個腳都導通,是壞了吧?哎呀12塊錢一個呀,沒冒煙就壞啦,不敢接了,大俠教我下啊,我是圖上的接法.找個新的,萬用表測量,左腳跟誰也不通,紅表筆放中間能跟右邊的通,這個怎么接啊,G,D,S是應該這么區分嗎?那就是D接+,S接輸出,G接控制,是這樣嗎?萊鳥,超級萊鳥,高手指教下啊500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3687191258624324.jpg');}" onmousewheel="return imgzoom(this);">

在線等,不敢接了

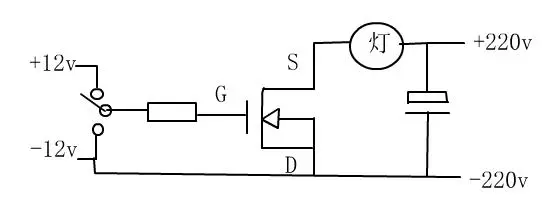

唉,爆了一個,壞了3個,本來以為這個跟開關管一樣呢,看來是不一樣了,這個管子應該是不會關斷的,想不到它是怎么工作的了,不管怎么接燈都是亮的,也沒接IC,不管柵極加正電壓還是負電壓,燈總是亮.看別人的圖,接的差不多哇,怎么能調節燈的亮度呢,繼續郁悶.....500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3687191258639745.jpg');}" onmousewheel="return imgzoom(this);">

終于可以了,不過又壞一個,就剩一個管子了,可咋好啊,

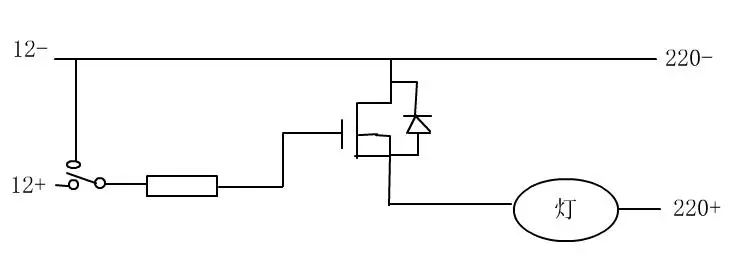

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3687191258681104.jpg');}" onmousewheel="return imgzoom(this);">
下一步去試試單片機還有光耦.

燒了5個MOS,就剩一個了,今天研究了一天,沒敢接上試,這里好像高手沒人搭理我呀,來個人一起研究哇,

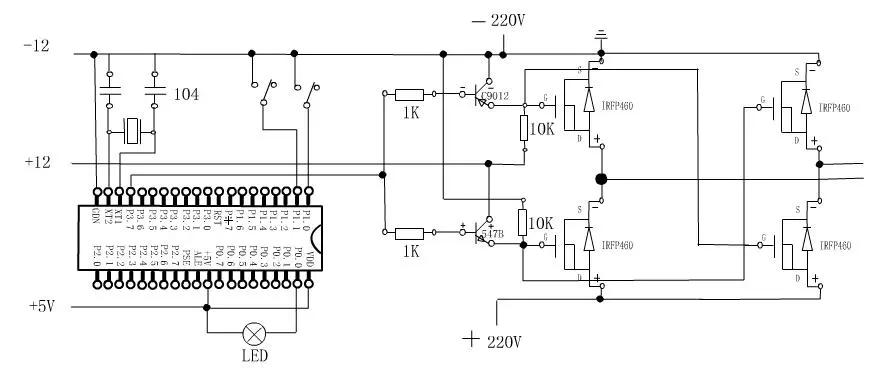

花了這么個圖,準備試驗下帶動電動機了,誰看見了給點意見
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3687191258705528.jpg');}" onmousewheel="return imgzoom(this);">

只有這么多元件了,趕緊來高手指教下呀,入門太難了

首先,我也是新手.看了你的帖子,感覺勇氣可嘉,但是方法我不認同.
看了幾天書,幾天論壇,就可以開始做變頻器了?
給你幾個建議,
1 既然你第一次學習性質的,是不是可以想辦法以很低的價格買臺小功率二手的變頻器,研究一下他們的實際線路;
2 就算你要自己搭線路,是不是可以先做個很低電壓的嘗試,比如直流給個20V,30V,做成了,再試試220V的.

謝謝指教,這個最簡單變頻差不多了,頻率是按照脈寬來決定頻率高低的,輸出時仿正弦波,哈哈,輸出不了真正的正弦波哦啊,還是要學,這里太清靜了,沒人指導,此貼發布在這里了,那里還是有人指教的,http://bbs.dianyuan.com/topic/544716
還順便學了些新知識,感謝支持,一起學習一起進步
