幫忙分析一個電路謝謝 ~~~~~~~~~

請幫忙  看下

1.   下圖中   反饋的   RC并聯 電路  工作原理是啥   具體解釋下
2.    SG3524 的 12  13 腳為什么能接一起
3.    圖中 2SA1302  是做什么用的

謝謝各位大俠~~~~~~~~~~~~~

全部回復(6)

只看樓主

正序查看

倒序查看

bc00718

LV.1

2009-11-26 17:08

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3706611259226475.jpg');}" onmousewheel="return imgzoom(this);">

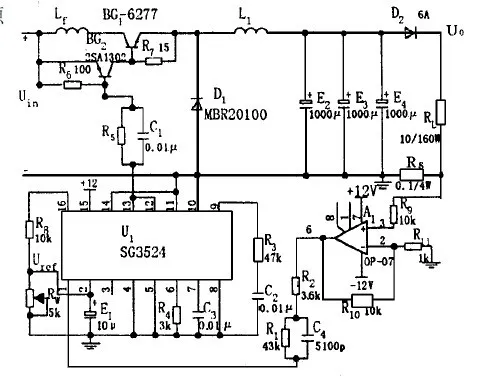

這是圖

回復

whqd

LV.5

2009-11-26 22:31

@bc00718

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3706611259226475.jpg');}"onmousewheel="returnimgzoom(this);">這是圖

1.C起加速作用,使放大后的反饋信號能迅速到達U1的1腳,對于高頻脈沖,C相當于短路.R限流.
2.SG3524,兩只三極管開路輸出,12,13是C極,11,14是E極,這種接法使兩管并聯輸出,增加電流.
3.2SA1032和BG1組成復合管,提高放大倍數,使BG1更充分導通和截止,可以叫它為預放管吧.
我也半桶水,看看樓下.

回復

bc00718

LV.1

2009-11-27 13:21

@whqd

1.C起加速作用,使放大后的反饋信號能迅速到達U1的1腳,對于高頻脈沖,C相當于短路.R限流.2.SG3524,兩只三極管開路輸出,12,13是C極,11,14是E極,這種接法使兩管并聯輸出,增加電流.3.2SA1032和BG1組成復合管,提高放大倍數,使BG1更充分導通和截止,可以叫它為預放管吧.我也半桶水,看看樓下.

謝謝~~~~~~~~~

回復

lizlk

LV.10

2009-11-27 19:21

@whqd

1.C起加速作用,使放大后的反饋信號能迅速到達U1的1腳,對于高頻脈沖,C相當于短路.R限流.2.SG3524,兩只三極管開路輸出,12,13是C極,11,14是E極,這種接法使兩管并聯輸出,增加電流.3.2SA1032和BG1組成復合管,提高放大倍數,使BG1更充分導通和截止,可以叫它為預放管吧.我也半桶水,看看樓下.

來賺分了,補充樓上.

1.   下圖中   反饋的   RC并聯 電路  工作原理是啥   具體解釋下
同意樓上的GG.

2.    SG3524 的 12  13 腳為什么能接一起
12  13 腳為什么能接一起,12,13是C極,11,14是E極,你看到的其實是一個開路集電極輸出的,因為11,14是IC內部的圖騰柱中點,將它接地的,所以用一個電阻上拉到電壓就可以在12  13 腳輸出一個PWM脈沖,這個電阻就是R6.

3.    圖中 2SA1302  是做什么用的.
用來反相PWM,另外的作用就是樓上的說的.
