用AD6打開99SE的PCB文件后,貼片元件焊盤丟失如何解決??
如題
全部回復(4)
正序查看
倒序查看
@曾永進515232
沒遇到過這種情況,看一下軟件設置里是不是把一些層或焊盤隱藏了.

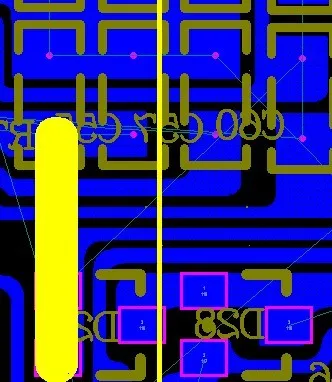

設置沒有改變什么,貼片元件焊盤只是電阻電容等部分元件的焊盤看不到了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1689491259564402.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1689491259564402.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tianli291
設置沒有改變什么,貼片元件焊盤只是電阻電容等部分元件的焊盤看不到了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/1689491259564402.jpg');}"onmousewheel="returnimgzoom(this);">
看了你的圖,其實元件焊盤還在.只是你的Solder Mask層那有問題,這些元件封裝是你自己做的還系統自帶的?你先在元件封裝里面看一下這個層面的設置對不對.
0
回復
@tianli291
設置沒有改變什么,貼片元件焊盤只是電阻電容等部分元件的焊盤看不到了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/1689491259564402.jpg');}"onmousewheel="returnimgzoom(this);">
應該是99SE里面設置了鎖定或者隱藏了，返回去設置下就好了。
0
