用的是上面這個圖把100k該成10k電位器104改成472了不知道頻率多少不會算(我想做個20khz左右的)!!想做個300w到500w的
只有上面圖上的3個磁芯.(一個高壓包.一個ec49破碎一點不知道行嗎?還有一個是電腦電源拆的.)請問那個可以,只用一種型號的漆包線.有請大師設計個變壓器
用的是上面這個圖把100k該成10k電位器104改成472了不知道頻率多少不會算(我想做個20khz左右的)!!想做個300w到500w的只有上面圖上的3個磁芯.(一個高壓包.一個ec49破碎一點不知道行嗎?還有一個是電腦電源拆的.)請問那個可以,只用一種型號的漆包線.全部回復(16)
正序查看
倒序查看
你那個ec49都一命烏呼了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3342131259673623.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3342131259673623.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@雄哥
你那個ec49都一命烏呼了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3342131259673623.gif');}"onmousewheel="returnimgzoom(this);">
沒的救了嗎?
0
回復
@初哥上路
沒人來啊沙發自己來
我在私聊時也和你說了,做個變壓器容易,但要出到好功率,不僅僅和變壓器有關,而且和管子有重要的關系.變壓器做好了是能搞出大功率的保證,但變壓器還得要管子推.管子首先要嚴格配對,性能盡量能一致,才能發揮管子的最大功率.如果放大倍數不一致,就像幾個大人在抬東西,小孩子鉆到中間也去幫忙頂,但他連槁子高都沒有,他使的勁就白使了.放大倍數大的管子起到了主要作用,倍數小的就沒有多大作用,這樣即使用了很多管,但放大能力小的管子只能是配角.這樣說應該能理解吧?
0
回復
@漁公鳥
我在私聊時也和你說了,做個變壓器容易,但要出到好功率,不僅僅和變壓器有關,而且和管子有重要的關系.變壓器做好了是能搞出大功率的保證,但變壓器還得要管子推.管子首先要嚴格配對,性能盡量能一致,才能發揮管子的最大功率.如果放大倍數不一致,就像幾個大人在抬東西,小孩子鉆到中間也去幫忙頂,但他連槁子高都沒有,他使的勁就白使了.放大倍數大的管子起到了主要作用,倍數小的就沒有多大作用,這樣即使用了很多管,但放大能力小的管子只能是配角.這樣說應該能理解吧?
謝謝指點.4點多了剛做好上面那個驅動.我用的是個2個 irf3025不知道可以做變壓器,誰能告訴我啊!!
0
回復

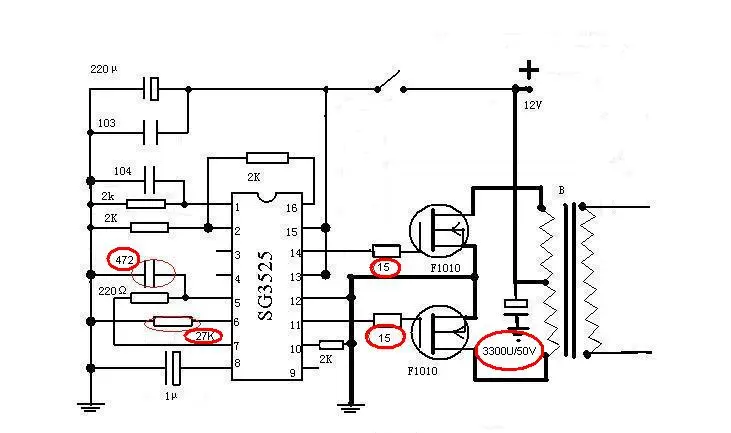

好久不來這個地方了.見了你的貼,想起我剛做J時的情景,還是給你回個貼吧,免走彎路.建設你用高壓包的那個磁芯做,那個容易成功,但頻率不能太高,6KHZ~10KHZ為好,頻率越低出的功率越大(雙推逆變就是這樣,并非人們所說的那樣頻率越高功率越大).先用紙包住圓磁柱后用2.0的線雙線并繞初級7~8T,再絕緣后用0.6的線繞次級200~240T(每層要絕緣),焊好初級中間抽頭固定好就OK.按下圖接上電路再調查試下.試時先不接負載,可用電流表串入,電流不大入1A為成功,且應聽到變壓器高頻聲音,再慢慢改大或改小27K電阻,直至電流為0.2~0.3A為好,此時頻率大至為6.5K~8.5K,同時能聽到變壓器高頻聲音為好,若聽不到則頻率高了.斷開電流表接上負載200W燈,應雪白,一對3205的話散熱片要大,并兩只200W應比市稍亮.400W沒問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2009231259718273.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2009231259718273.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@10100110
好久不來這個地方了.見了你的貼,想起我剛做J時的情景,還是給你回個貼吧,免走彎路.建設你用高壓包的那個磁芯做,那個容易成功,但頻率不能太高,6KHZ~10KHZ為好,頻率越低出的功率越大(雙推逆變就是這樣,并非人們所說的那樣頻率越高功率越大).先用紙包住圓磁柱后用2.0的線雙線并繞初級7~8T,再絕緣后用0.6的線繞次級200~240T(每層要絕緣),焊好初級中間抽頭固定好就OK.按下圖接上電路再調查試下.試時先不接負載,可用電流表串入,電流不大入1A為成功,且應聽到變壓器高頻聲音,再慢慢改大或改小27K電阻,直至電流為0.2~0.3A為好,此時頻率大至為6.5K~8.5K,同時能聽到變壓器高頻聲音為好,若聽不到則頻率高了.斷開電流表接上負載200W燈,應雪白,一對3205的話散熱片要大,并兩只200W應比市稍亮.400W沒問題.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/2009231259718273.jpg');}"onmousewheel="returnimgzoom(this);">
終于有人解答了.謝謝十分謝謝.驅動已經做好.就看壓器了.
