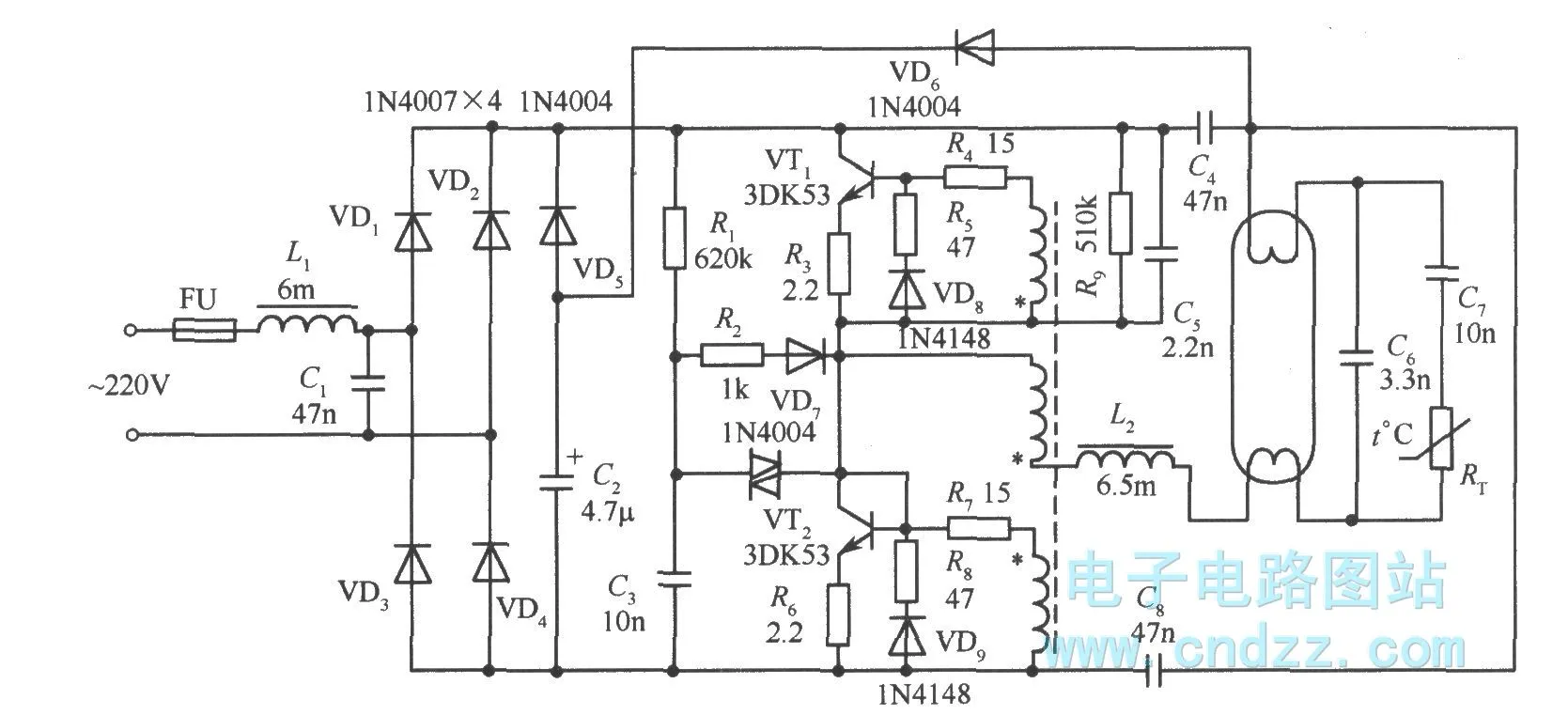

原理圖與這個大致是一樣,只是省略了AC輸入的補償電容;用一個二極管代替三極管B-E之間的D+R

真難做啊,功率和功率因數都達標后,CF>2.0,燈管發熱嚴重,性能應該不穩定,特此求教!希望踴躍發表見解,謝謝各位

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3288991259894299.gif');}" onmousewheel="return imgzoom(this);">這個原理可以滿足你的要求

EMC也會有問題吧?

C7,C8,C9跟我印象中有點差異

波峰比高

PCB和成本有限制,用這個電路是可以,不過PCB裝不進塑料殼,力求簡單!

客戶并沒有對EMC提出要求,所以一般情況只加一個濾波電感和保險

我初步調試好的CF是比較高,有2.0左右,正在改進中……

是否有PCB給小弟參考一下,外徑要在50MM左右,如果有請發給我

調試了一天了,終于有點效果了,現在的P=25.4W,PF=0.948,CF<1.8,初步完成調試工作,等著接下來的實驗結果了……

沒加EMC,用的是貼片布的,做25W可能要改成插件的,這個線路高壓時三極管溫升比較大500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3288991259980607.gif');}" onmousewheel="return imgzoom(this);">

恩,是的,貼片元件不太合適,麻煩大哥把PCB發到我QQ郵箱,我稍做修改,你QQ是什么,想和大哥做個朋友,多多學習一下,我的QQ:283490730

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/867241259982124.jpg');}" onmousewheel="return imgzoom(this);">這個是我現在在用的PCB板

貌似大哥好象沒有把整流后的C2=104和L2=1.1MH加上,是否對PF影響?

交流端的EMI我去掉沒布,C2電容標識改成C1了,工字電感L2須用8*10的,0.9MH,精度最好高點,電感量太多三極管的溫升會很大,這原理也是我從師傅那得來的,不怎么好調.埃及單子投產過的.我QQ:278554222,公司網屏蔽了,QQ郵箱都不能上,PCB見附件,供兄臺參考 3288991259998520.rar

恩,確實不好調試,而且要求的精度也高,造成生產上的麻煩,貼片元件也要改,我先試一下,謝謝大哥了!對了,大哥不會連QQ都不能上吧

這個電路我調過,PF可達0.995,但是你的EE19吃不消吧,電容也是關鍵,很熱.我記得我調時諧波是不大于15%  波峰比1.69,差一點就超標.高泵調好一直不敢用

樓上說的是我這個電路嗎?做25W的實際功率,用的是PC40的材料,應該是可以了!關鍵是現在這個電路高壓,CF會升高,三極管有點燙……

我的47mm單面板.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2692081260089187.jpg');}" onmousewheel="return imgzoom(this);">

這個電路可否達到我需要的那些要求,PF>095,P>25W,啟動電容的位置好象太小,不過排列的整齊,布局合理,佩服!

qqouyang樓主好,你的電路我給你重新排列了一下,這樣做可能更合理一點,歡迎指正,謝謝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/289271260146377.jpg');}" onmousewheel="return imgzoom(this);">

圖紙重新傳一下,直徑46mm.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/289271260146512.jpg');}" onmousewheel="return imgzoom(this);">

啟動電容可用6mm腳距的也可以用10mm腳距的.

萬分感謝大哥的指教,由于訂單已接下,做樣品的時間非常急,不知道大哥QQ是多少?在你方便的情況下,可否將PCB發我,若不行,則請勿怪,再次感謝!我的是:283490730,想與大哥交個朋友!

我的QQ你忘記了嗎?呵呵,老朋友了.
QQ:215632375

常規的做到20W以上,我會選擇CBB81電容,CBB81電容的腳距是15MM,當然10MM腳距的也有,不過我一般會選用常規材料……

貌似達到此要求的線路都不夠成熟,高頻反饋的線路損耗大,波峰比較高,普通的逐流,雙泵也難以達到此要求,復合電路的一致性和穩定性也需要時間檢驗,IC系列的成本高,做一個燈的難度還真夠大啊!

按你的線路來做，不能正常工作。
