IC第一腳要一電容104接地,開關管一只標反了,續流電感大約與變壓器相同(不要輸入組,用變壓器輸出組相同線徑繞滿,調整時可能要有小小氣隙),濾波電容視輸出功率而定(47U-470U)
47R與103在低壓電路中起不了很大作用.(4.7+104)

非常感謝大師的回答!凌晨了要注意身體哈.由于本人不會制作變壓器和電感一般這些元件都是購買,所以希望能給出具體參數.
您老所說的"47R與103在低壓電路中起不了很大作用.(4.7+104)"中石指4.7K吧?

這種推挽升壓電路的效率一般有多大?望指點

是4.7歐

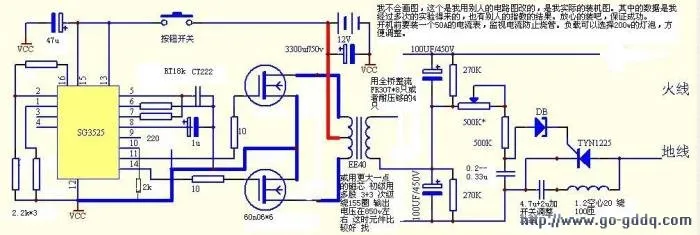

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3615581260674241.jpg');}" onmousewheel="return imgzoom(this);">   這個圖也是可以的

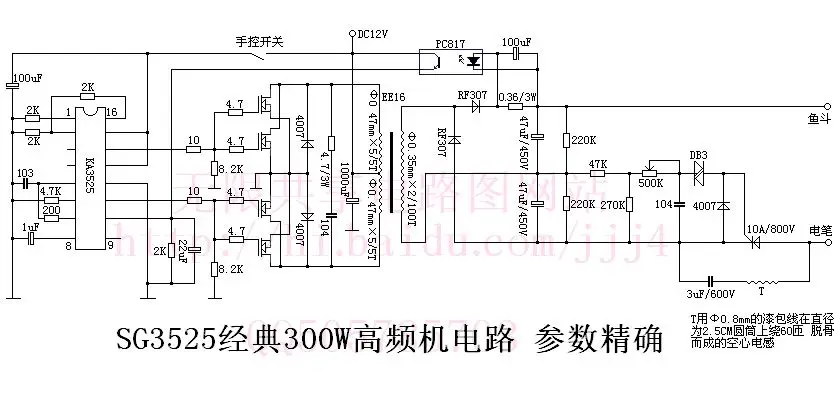

這個也可以我做過了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3615581260674321.jpg');}" onmousewheel="return imgzoom(this);">

12腳接VCC?

那個圖的 VCC是地線  接負極

在此謝謝大師

第一個圖沒有穩壓反饋,不知道效果如何??

沒做過第一個圖不知效果如何   可以到網上搜一搜后級有穩壓的

如果不閉環,或者輕微閉環,效率輕松超 90%

謝謝回答,還有我想知道如果不閉環能達到穩壓的效果嗎?還有輕微閉環是什么?能給個參考圖嗎?剛剛接觸不清楚,望指點

請參考以下帖子:
http://bbs.dianyuan.com/topic/548007
http://bbs.dianyuan.com/topic/404142

剛剛看了你介紹的帖子,有很多地方還不明白,我收藏了,有時間慢慢看
我現在要做一個逆變器,方案是用DC-DC-AC ,我在論壇看了很多相關帖子,DC-DC部分我打算用SG3525進行控制升壓(有反饋)從12V升壓到300V,然后經過H橋最終輸出AC 220V 50Hz  能驅動負載100W-150W.我要用AVR單片機控制輸出SPWM做H橋開關管的驅動.輸出端的反饋均輸入的單片機進行控制調節.不知道有沒有相關的資料?在此先謝了!!

呵呵,加我QQ聊吧,這個東西說起來還是有點復雜的.

恩,好的

續流電感大約與變壓器相同(不要輸入組,用變壓器輸出組相同線徑繞滿,調整時可能要有小小氣隙),這句話什么意思？你能解釋一下嗎/

前輩啊，我目前剛剛開始做這個 不知道你這方面的資料還有沒？能不能借鑒一下?。?看到留言 請發email至zy8793905@126.com   不勝感激啊

路過--看看--學習中----呵呵-----------

一般變壓器  濾波電感之類的東西差不多都是根據實際電路 指標 量身定做的    所以自己學著設計會更好   買來的  可能參數不符合  那樣對電路的性能是有很大影響的
