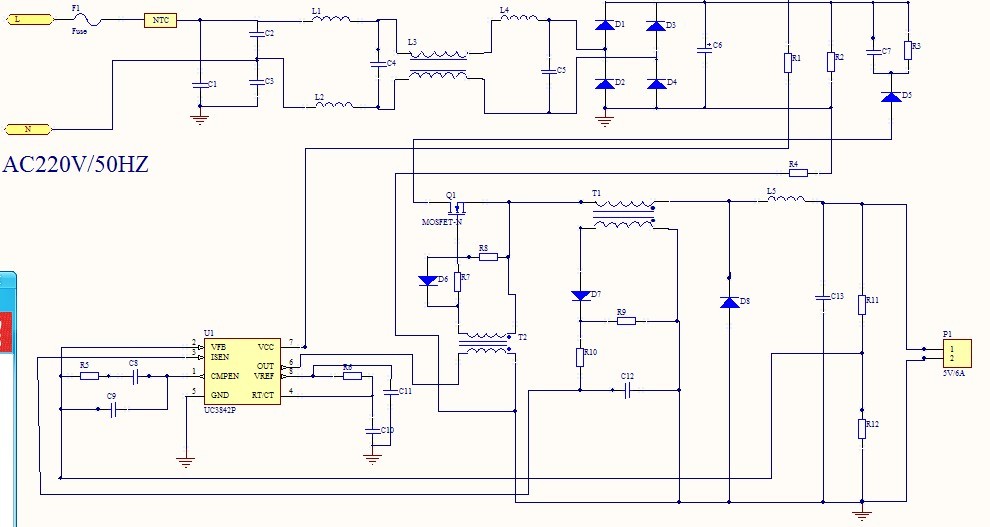

幫忙看一下這個電源電路圖有沒錯誤.

幫幫忙了! 有錯誤說明在哪里.
謝謝!!

全部回復(11)

只看樓主

正序查看

倒序查看

s18315

LV.2

2009-12-21 14:01

如果你的電路是隔離式的,那么變壓器及其連接部分有誤;如果是非隔離的,那么MOS前面的RCD電路接的不對.其它的沒細看

回復

zlc372434754

LV.2

2009-12-21 17:00

@s18315

如果你的電路是隔離式的,那么變壓器及其連接部分有誤;如果是非隔離的,那么MOS前面的RCD電路接的不對.其它的沒細看

我的是非隔離式的,那MOS前面的RCD該怎么接,謝謝了!!
在仔細看一下還有沒其他的錯誤謝謝了.

回復

ta7698

LV.9

2009-12-23 11:19

此電路不會有輸出.你的MOS供電都沒有接上!

回復

s18315

LV.2

2009-12-24 13:39

@zlc372434754

我的是非隔離式的,那MOS前面的RCD該怎么接,謝謝了!! 在仔細看一下還有沒其他的錯誤謝謝了.

我沒有做過非隔離的電源,但就看過的資料,印象中是不需要RCD的

回復

zlc372434754

LV.2

2009-12-24 16:38

@ta7698

此電路不會有輸出.你的MOS供電都沒有接上!

那是怎么讓MOS管供電的???
是不用這個嗎??

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3644721261643900.jpg');}" onmousewheel="return imgzoom(this);">

回復

zlc372434754

LV.2

2009-12-24 16:38

@s18315

我沒有做過非隔離的電源,但就看過的資料,印象中是不需要RCD的

哦.
是這樣.

回復

s18315

LV.2

2009-12-24 19:53

@zlc372434754

那是怎么讓MOS管供電的??? 是不用這個嗎??[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3644721261643900.jpg');}"onmousewheel="returnimgzoom(this);">

如果說MOS也要供電的話,G極比D極更合適一點,呵呵.RCD是用來鉗位,以消除變壓器漏感對MOS的影響,既然是非隔離電路,就去掉RCD,試試看吧

回復

zlc372434754

LV.2

2009-12-25 09:43

@s18315

如果說MOS也要供電的話,G極比D極更合適一點,呵呵.RCD是用來鉗位,以消除變壓器漏感對MOS的影響,既然是非隔離電路,就去掉RCD,試試看吧

哦..
看看這張行嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3644721261705418.jpg');}" onmousewheel="return imgzoom(this);">

回復

s18315

LV.2

2009-12-25 11:11

@zlc372434754

哦.. 看看這張行嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3644721261705418.jpg');}"onmousewheel="returnimgzoom(this);">

1、L1和L2是一對差模電感,L4應該也有和它配對的吧?
2、R12是接地的,但那個接地符號頂部應該還少個點,不然你的輸出不就浮空了?
3、整流橋前的地應該是保護地,其它的是功能地,這兩者還是分開比較好.
4、D1~D4整流后,沒有接地,電路就不通了.

回復
