負載就幾個5歐的電阻啊?

三極管應該可以,MOS管,沒試過

恒流應當可以,就怕MOS會不平衡發熱,沒有試過這樣的MOS并聯方式,期待高手出現

大概算了一下六十多安?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3684611261643456.jpg');}" onmousewheel="return imgzoom(this);">

這樣是可以的.

每個五歐電阻的可流電流十五安?

是6.2安培...

你的358供電是多少v?由于不是軌至軌運放,需要這個供電電壓在12V以上比較好.
這個圖原理上是正確的,有幾點改進意見,如果覺得不合適,就當開玩笑了,呵呵.

1,需要在358的1和2腳上加入一個103-104的電容,以防止在恒流附近震蕩,改善交流特性.
2,為了將系統作穩定,最好是在0.1R的取樣電阻上用RC電路加入到358的2腳.
3,MOS的并聯錯誤,將R17去掉,短路,保證每個柵極上串入10R電阻即可.
4,如果流入10多A的電流,0.1R的采樣電阻上消耗10W以上的功率,這個熱穩定性能保證嗎?

學習了..

感謝lizlk網友,
現在的問題是:如果不在每個MOS管的S極接電阻(2.2歐),而只是在每個MOS的G極接10歐的電阻,則MOS會發熱不平衡,

這個電路可以恒流的.
LIZLK大師說的很正確.
采樣電阻消耗功率太大了,一般的大功率水泥電阻不行,可以選用錳銅電阻比較好.

是六安
五歐的電阻大了點
每路約1.5安22v的電源在這浪費了三分之一
另外1.5安柵壓應在5v左右有0.25伏反饋量夠了我認為還是大了
另外樓上講對取樣電阻經一10k-51k電阻到i-,1,2p加一103-104對電路穩定很重要

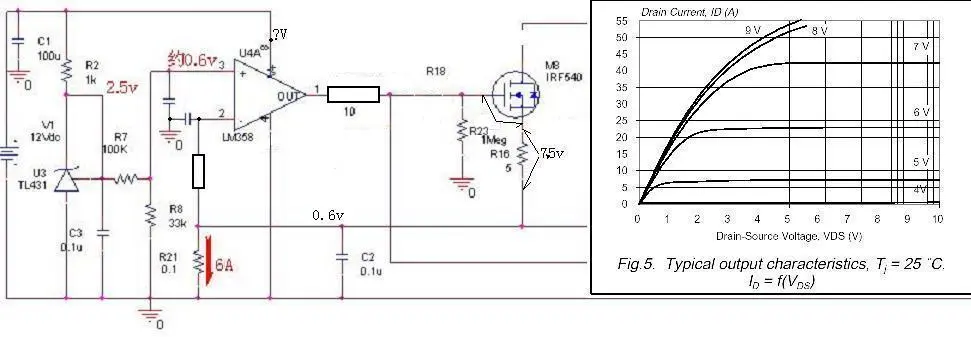

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3684611261709697.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,你不要把2.2R電阻接到S,你可以將2.2R接到電源到D上就可以了.

直流恒流發熱是正常的
整個電路就是一個串聯回路中的可變電阻嘛
