四硅后級可控硅K極上的頻率

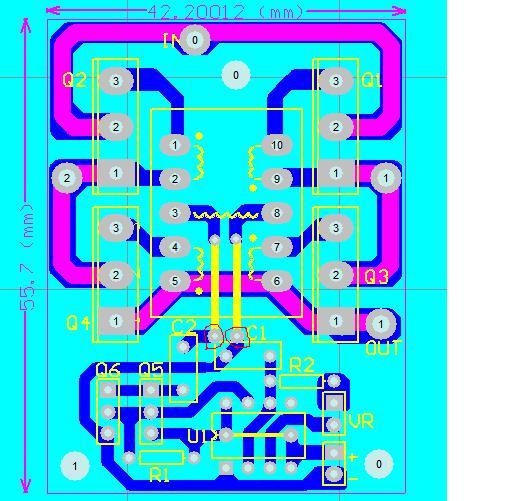

 剛剛測試了搞到我燒了幾次功率管的四硅機的后級驅動頻率，發現電容104輸出到偶合變壓器到電源負極的頻率不對稱，一邊是16.7HZ，一邊是33.4HZ左右，頻率還不停抖動，后來?yè)Q了NE555，再去測試兩邊的頻率，這是才發現兩邊的頻率是對稱的，還有測試可控硅K極上的頻率時發現四個硅種有兩個硅K極的頻率是16.7HZ，另外兩只硅的頻率是33.4HZ，可能這就是我每次燒場管的原因，大家有什么見解呢？下面是四規原理圖兩張圖的紅圈處就是我測試的地方
全部回復(11)
正序查看
倒序查看
2010-04-04 20:20


C==============你555輸出的波型

A==============第一路的波型

B==============第二路的波型

















得出===兩路頻率不一樣
0
回復
2010-04-04 20:28
@tianpengli
[圖片] C==============你555輸出的波型A==============第一路的波型B==============第二路的波型得出===兩路頻率不一樣
那沒是不是我第一次測的原理圖紅圈兩個位置的頻率應該是兩邊一樣的，硅的K極兩邊的頻率不一樣呢？


0
回復
2010-04-05 05:08
@jiajia2003
那沒是不是我第一次測的原理圖紅圈兩個位置的頻率應該是兩邊一樣的，硅的K極兩邊的頻率不一樣呢？
簡單點說

想兩個頻率一樣，555輸出波形的占空比必須嚴格保證50%
0
回復
湖北仔
LV.2
5
2010-04-05 09:05
@tianpengli
簡單點說想兩個頻率一樣，555輸出波形的占空比必須嚴格保證50%
量4硅時黑筆放錯位置
0
回復
2010-04-05 13:09
@湖北仔
量4硅時黑筆放錯位置
直接將黑筆放到電源負極上測
0
回復
yitt
LV.9
7
2010-04-05 19:54
@jiajia2003
直接將黑筆放到電源負極上測
555電源沒有濾波也沒有隔離？

地線太長？
0
回復
yitt
LV.9
8
2010-04-05 19:57
@tianpengli
[圖片] C==============你555輸出的波型A==============第一路的波型B==============第二路的波型得出===兩路頻率不一樣
亂彈abc
0
回復
2010-04-05 20:01
@yitt
亂彈abc
實踐是檢驗真理的唯一標準！

你去試試就知道了！

看看頻率不一樣是不是脈寬照成的！

可能我表述有問題

但是照成兩個頻率不一致的原因的確是脈寬造成的
0
回復
湖北仔
LV.2
10
2010-04-06 09:01
@tianpengli
實踐是檢驗真理的唯一標準！你去試試就知道了！看看頻率不一樣是不是脈寬照成的！可能我表述有問題但是照成兩個頻率不一致的原因的確是脈寬造成的
2表筆應該分別放到各個硅的K.G上吧
0
回復
tianpengli
LV.6
11
2010-04-06 20:35
@tianpengli
[圖片] C==============你555輸出的波型A==============第一路的波型B==============第二路的波型得出===兩路頻率不一樣


這下畫對了

1的時候C充電,2的時候C放電

1的時候1/3組導通

2的時候2/4組導通
0
回復
xhbb
LV.4
12
2010-04-07 00:52
@tianpengli
[圖片] 這下畫對了1的時候C充電,2的時候C放電1的時候1/3組導通2的時候2/4組導通

用這個設計555的占空比

Ss555
