介紹一種高頻變壓器的繞線方法，完全可以避免線圈不對稱引起場管單邊發熱

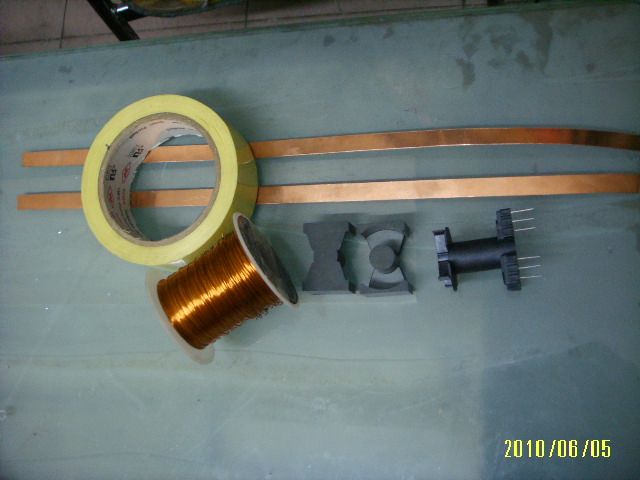

準備材料，PQ40   銅皮12MM*0.4MM 2塊       0.53線*2并繞   高溫帶

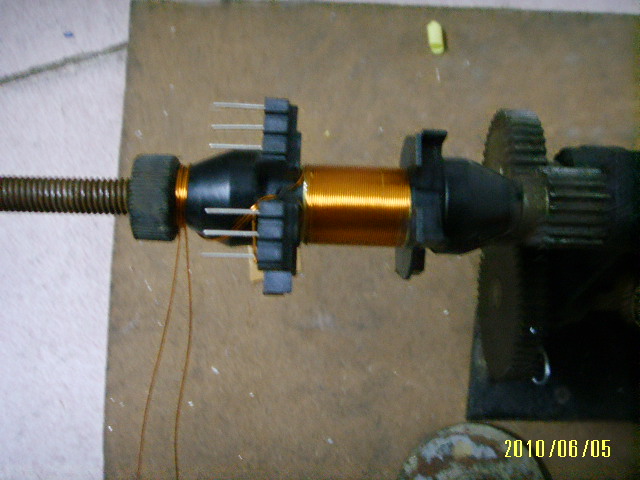

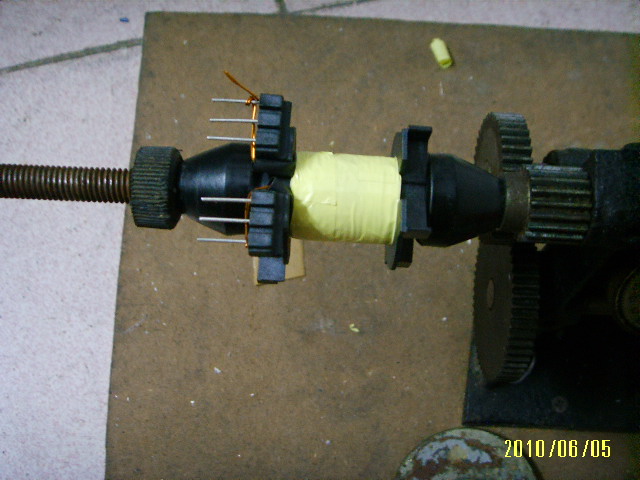

繞次級，先繞70T，剩下的最后再繞

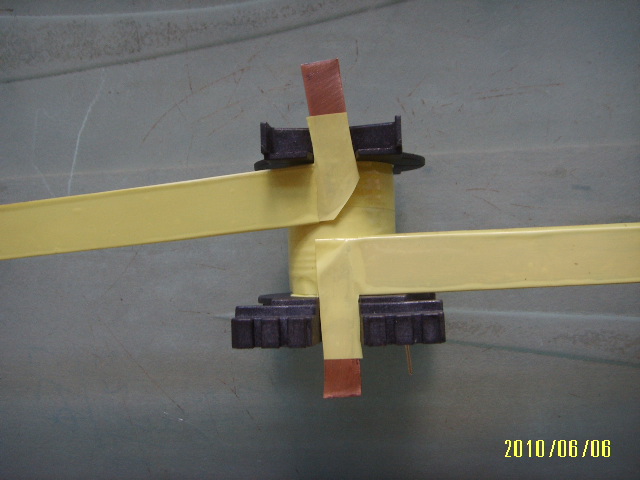

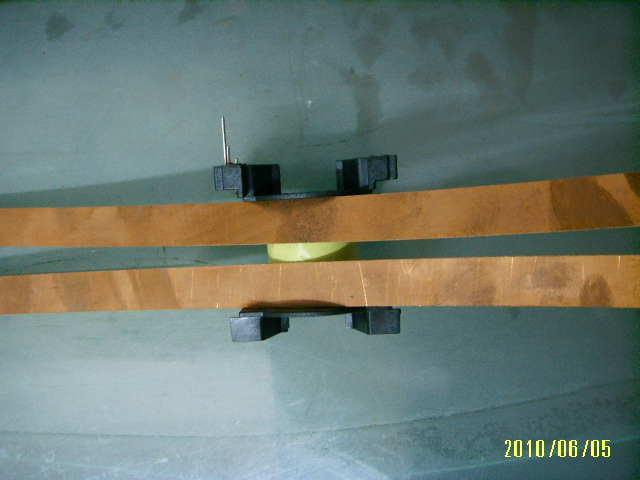

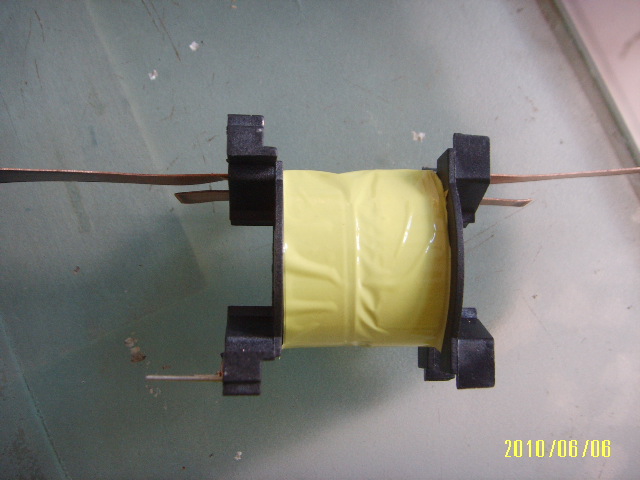

2塊銅皮相反方向繞

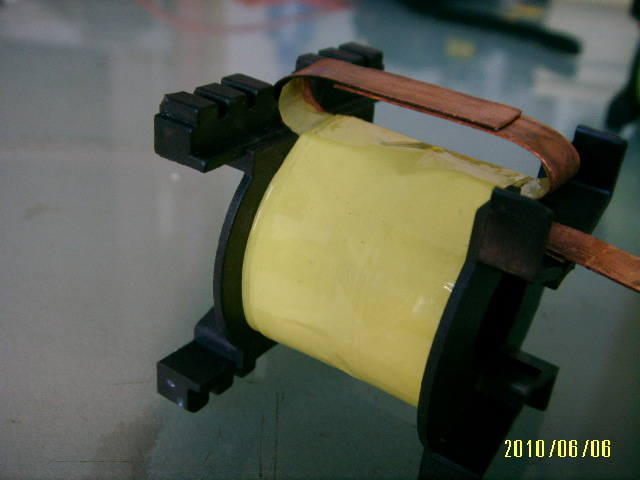

銅皮不用剪短，折成90°角就行

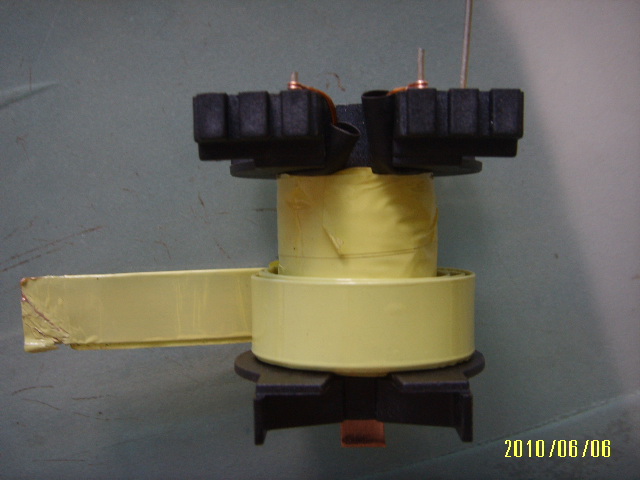

初級已完成

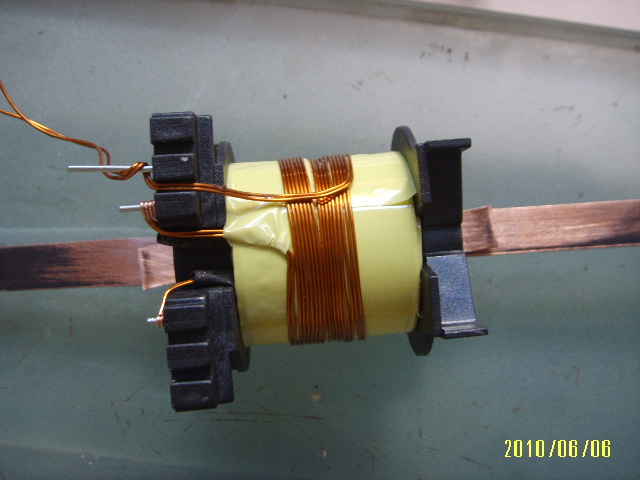

次級已繞70T  后面再繞5 5 5 5 5以方便自己所需的電壓，這樣就不怎么會占骨架的空間











饒好了骨架還有很多空間的


沒有銅皮的，用線也行。把一條條線排成銅皮樣子，用雙面膠黏住。




全部回復(42)
正序查看
倒序查看
luojun
LV.8
2
2010-06-05 17:22

我也坐一次沙發！


樓主只發了變壓器的照片，并沒有說變壓器如何繞制啊？

0
回復
tung84
LV.6
3
2010-06-05 17:47
@luojun
我也坐一次沙發！樓主只發了變壓器的照片，并沒有說變壓器如何繞制??？
地板是我的，剛好買了兩個變壓器
0
回復
mrshao
LV.5
4
2010-06-05 18:16
@tung84
地板是我的，剛好買了兩個變壓器
我來搞搞地下室吧
0
回復
老三屆
LV.5
5
2010-06-05 18:27
@mrshao
我來搞搞地下室吧
請你留一空位,? 我也跟進行不?
0
回復
2010-06-05 18:52
@老三屆
請你留一空位,?我也跟進行不?
呵呵呵呵樓上幾位占了先，俺只好用個小板凳坐在旮旯里，好好聽老師來講課。正想學做高頻變壓器呢。請樓主快快說出繞法來。
0
回復
2010-06-05 18:56
@釣盡一江秋
呵呵呵呵樓上幾位占了先，俺只好用個小板凳坐在旮旯里，好好聽老師來講課。正想學做高頻變壓器呢。請樓主快快說出繞法來。
 看你的變壓器  應該是分上下繞的
0
回復
2010-06-05 19:04
@龍巖小朱
 看你的變壓器 應該是分上下繞的

我就站著聽課，

0
回復
baijiahei
LV.3
9
2010-06-05 19:43

PQ磁芯，出線是并繞？一組首尾接起來？但不是每個人都可以搞到銅帶哦！

0
回復
2010-06-05 20:07
@baijiahei
PQ磁芯，出線是并繞？一組首尾接起來？但不是每個人都可以搞到銅帶哦！
聽課。
0
回復
雄哥
LV.8
11
2010-06-05 20:16

謝謝分享

0
回復
2010-06-05 20:33
進來學習。
0
回復
2010-06-05 21:27
@學齡兒童
我就站著聽課，
關注一下,,,,,,
0
回復
vkbvfhp
LV.6
14
2010-06-05 21:45
@學做魚機
進來學習。
期望樓主來個祥細說明做法。
0
回復
龍D傳人
LV.6
15
2010-06-05 22:09
@vkbvfhp
期望樓主來個祥細說明做法。
 期待中
0
回復
xujay
LV.6
16
2010-06-05 22:19
@龍D傳人
[圖片] 期待中

試試這種方式，引出注意等長


0
回復
zw1258
LV.5
17
2010-06-05 22:29
次級先繞后繞初級銅皮，銅皮兩塊并繞但方向相反，收尾后相連做中心抽頭，不知是不是這樣
0
回復
bmwx1997
LV.7
18
2010-06-05 23:24
@zw1258
次級先繞后繞初級銅皮，銅皮兩塊并繞但方向相反，收尾后相連做中心抽頭，不知是不是這樣
不對，應該是初級分成兩部分，大致是1/2的寬度少一點的銅皮。完全對稱繞的
0
回復
2010-06-06 08:58
@bmwx1997
不對，應該是初級分成兩部分，大致是1/2的寬度少一點的銅皮。完全對稱繞的
 我也上點變壓器
0
回復
2010-06-06 08:59
@香煙兄弟A
[圖片] 我也上點變壓器

0
回復
huanghualj
LV.4
21
2010-06-06 09:18
@香煙兄弟A
[圖片]
不錯，還是專業的。
0
回復
2010-06-06 13:45
我就是這樣繞的
0
回復
yxrs
LV.1
23
2010-06-06 16:52
0
回復
常峰
LV.5
24
2010-06-06 23:15
@香煙兄弟A
[圖片]
我樓上的兄弟做得好專業哦，有時間好好交流下！
0
回復
gdhzlsx
LV.3
25
2010-06-07 00:00
@香煙兄弟A
[圖片]

朋友，你是在惠州忡愷高新區（惠臺工業區）嗎？圖片的紙箱上是這地址啊。我也在惠臺上班

0
回復
sangjuen
LV.8
26
2010-06-08 00:49

不錯！這個得頂！

0
回復
arhui88
LV.5
27
2010-06-09 11:38
用到這只變壓器的電源是什么樣的工作電路?多大功率的?安規等級呢?成本呢?是否滿足量產工藝呢?最后的測試數據呢?就幾張圖片也說明不了什么問題吧.
0
回復
2010-06-26 00:46

樓主老師，能大詳細講一下銅皮最后的接法嗎？

0
回復
baijiahei
LV.3
29
2010-06-29 21:08
@arhui88
用到這只變壓器的電源是什么樣的工作電路?多大功率的?安規等級呢?成本呢?是否滿足量產工藝呢?最后的測試數據呢?就幾張圖片也說明不了什么問題吧.

這應該只是個電魚逆變用的，只注重峰值功率

0
回復
fangxia
LV.5
30
2010-06-30 08:02

沒有太明白你的意思?？煞裨诮忉屢幌?。


初級總共多少圈？次級總共多少圈？

0
回復
zhujinhai
LV.4
31
2010-06-30 11:26
@fangxia
沒有太明白你的意思?？煞裨诮忉屢幌隆３跫?jí)總共多少圈？次級總共多少圈？
初級多少圈數是決定你的頻率    次級圈數決定輸出電壓。不是一成不變的！
