求助關于TOP224

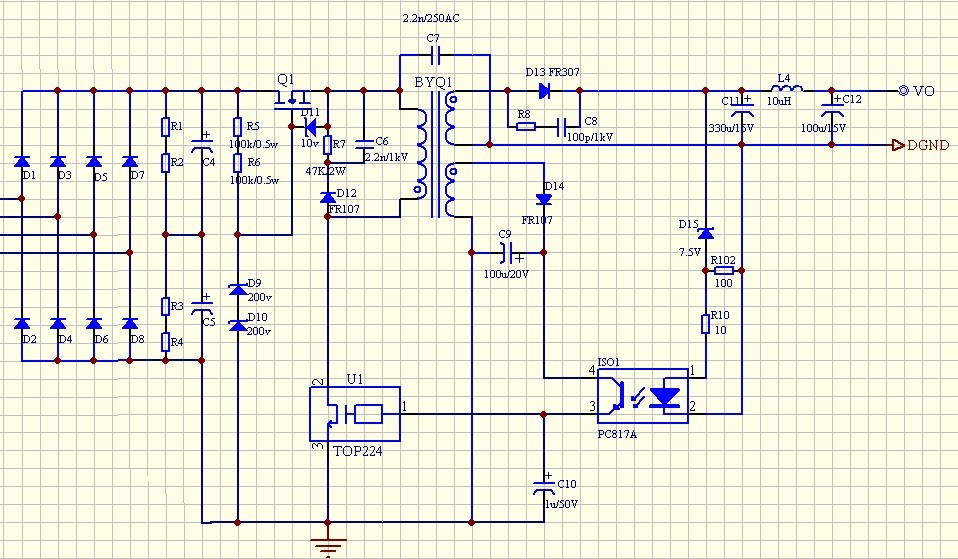

  如圖Q1 MOS為9Nk90C 該管子是為了防止高壓將TOP224打壞，D9 D10加一起400V 也就是整流后直流超過400V時MOS管開關起作用 但是實際上但是電壓超過400V時MOS確實起了作用但是開關電源開始吱吱的叫不正常的工作測量MOS管S級是很平穩的400V直流，求問高手大俠們幫我找找原因，我弄了有1周了 變換變壓器參數，調整濾波電源都是不好使。
全部回復(11)
正序查看
倒序查看
2010-07-07 09:20
在Q1的S極對加一個高壓電容，這樣電壓應該就能穩定了。
0
回復
2010-07-07 09:28
@謝厚林
在Q1的S極對加一個高壓電容，這樣電壓應該就能穩定了。

加過了 S到地 D到S 都加過了 就是MOS一起作用時候電源開始出現不正常的聲音，而我把MOS管去掉直接+在400直流上沒問題到500V也還沒有擊穿。MOS管S級輸出的是很平滑的400V直流很是想不明白啊。

0
回復
2010-07-07 09:32
@qqilianren
加過了S到地D到S都加過了就是MOS一起作用時候電源開始出現不正常的聲音，而我把MOS管去掉直接+在400直流上沒問題到500V也還沒有擊穿。MOS管S級輸出的是很平滑的400V直流很是想不明白啊。

你用示波器測試一下MOS的S到地的波形圖，發上來

0
回復
2010-07-07 09:51
@謝厚林
你用示波器測試一下MOS的S到地的波形圖，發上來

用電阻分壓后測量得到的就是一條直線。確實要圖嗎。

0
回復
2010-07-07 09:58
@qqilianren
用電阻分壓后測量得到的就是一條直線。確實要圖嗎。
此時TOP224在工作嗎？
0
回復
2010-07-07 09:59
@謝厚林
此時TOP224在工作嗎？
可以測試TOP224的Vds波形
0
回復
2010-07-07 10:05
@謝厚林
可以測試TOP224的Vds波形

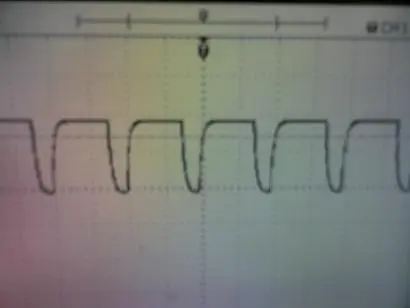

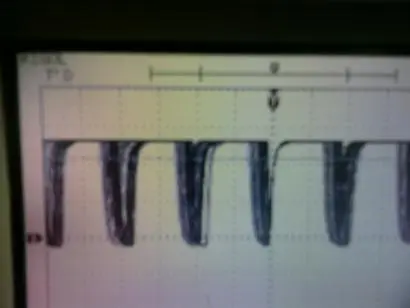

  在正常工作而且超過400V時候多余電壓已經全部被MOS管吃掉，請問VDS是224 D和S之間的電壓是的我測試一下。第一張是正常工作時候的圖片也就是直流電壓沒有超過400V MOS管未起作用第2張是超過400V時候波形并帶有吱吱的叫聲但是輸出還是正常的 224 D極輸入是400V標準直流。

0
回復
2010-07-07 10:20
@qqilianren
[圖片] [圖片] 在正常工作而且超過400V時候多余電壓已經全部被MOS管吃掉，請問VDS是224D和S之間的電壓是的我測試一下。第一張是正常工作時候的圖片也就是直流電壓沒有超過400VMOS管未起作用第2張是超過400V時候波形并帶有吱吱的叫聲但是輸出還是正常的224D極輸入是400V標準直流。
Vds波形不對，怎么會是這樣的波形呢？不加MOS的Vds也不對
0
回復
qqilianren
LV.1
10
2010-07-07 10:26
@謝厚林
Vds波形不對，怎么會是這樣的波形呢？不加MOS的Vds也不對
請問VDS是TOP224 D和S之間的波形嗎？
0
回復
2010-07-07 10:40
@qqilianren
請問VDS是TOP224D和S之間的波形嗎？

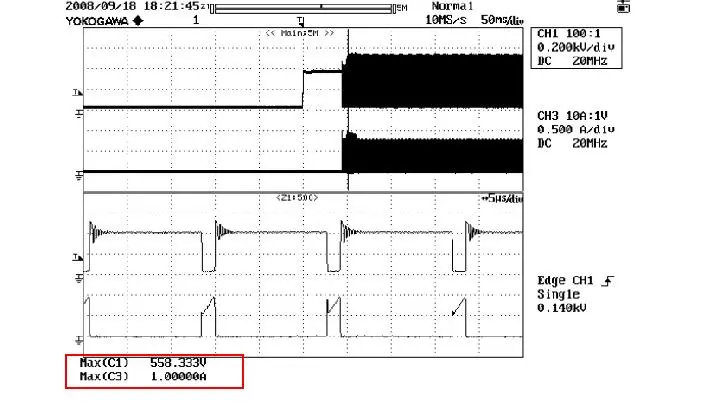

開機波形，Vds和Ids波形可以參考

0
回復
lwp1975
LV.7
12
2010-07-07 14:45
做穩壓出來？我想是你布線的問題，干擾應該很大，mos發熱應該不小吧？
