圖示為實測反激25W電源的初級電流波形,請幫忙分析下MOS關斷時這個電流波形諧振的原因。
能有更多信息嗎?
你是用電壓探頭測的嗎?有沒有實際的波形?
電源功率25W,ER25磁芯,NP=90T,NS=40T,LP=900UH,VO=50V,IO=0.5A;
MOSFET用FQPF5N60C;電阻R1為碳膜電阻。
驅動開通電阻為75歐,關斷電阻為10歐。驅動電壓12V

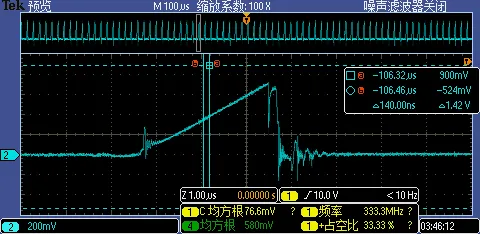

波形是用數字示波器測試出來的,圖 。
反激還談什么復位方式啊?
反激能量傳輸?shù)倪^(guò)程,也就是磁芯復位的過程。
應該是漏感和MOS管的結電容諧振引起的
有什么方法可以減小或消除呢?在D腳串電感?平移諧振頻率點?

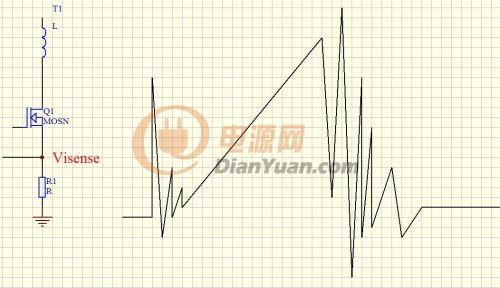

一樣的圖。前面是示意圖
漏感3%, 有加RCD吸收
控制用的是哪個IC?
可否把電路圖貼上來看看?

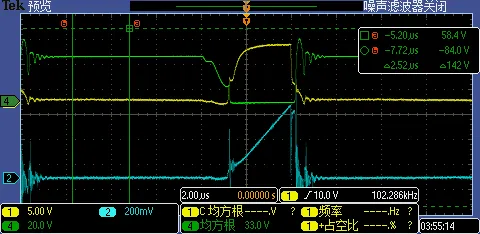

這個波形不會是探頭被干擾的,諧振幅度很大,探頭是TEK探頭
確實是探頭問題。
